Kabelový žebřík s příčkou Z, lehký FT 3000 | 100 | 3 | nie

Kabelový žebřík s příčkou Z, lehký FT

Výr. č. 7098002 | EAN 4012195707646

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	3 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

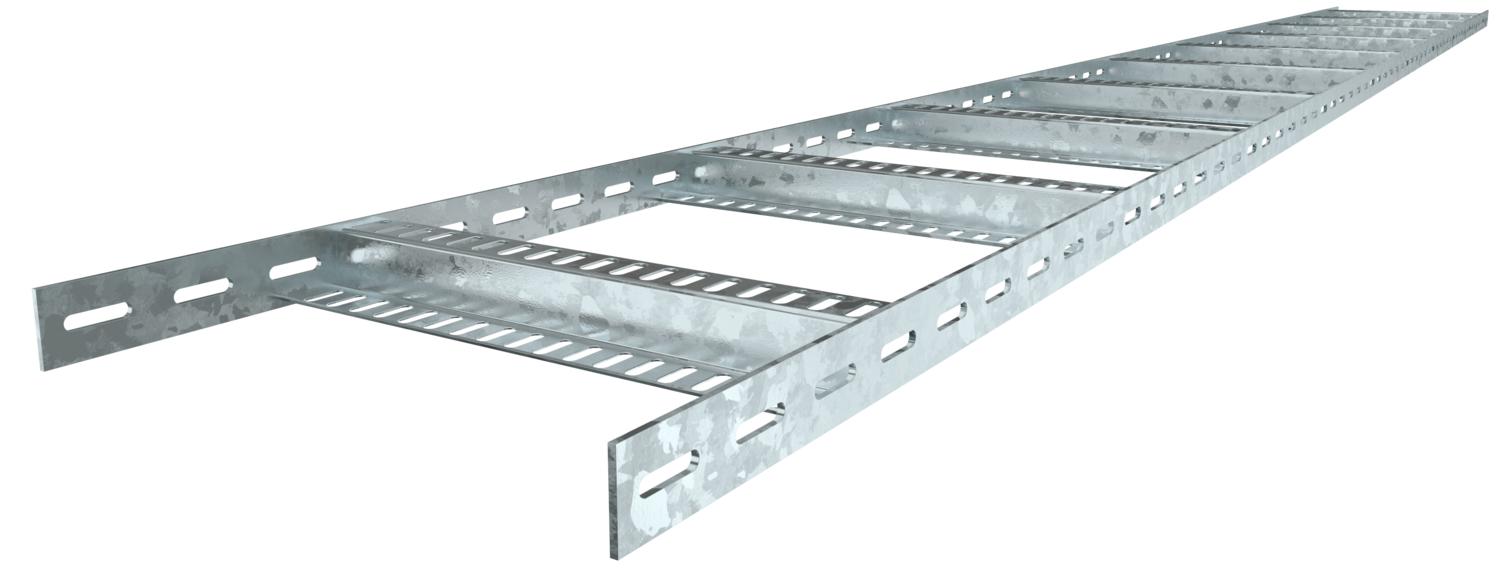

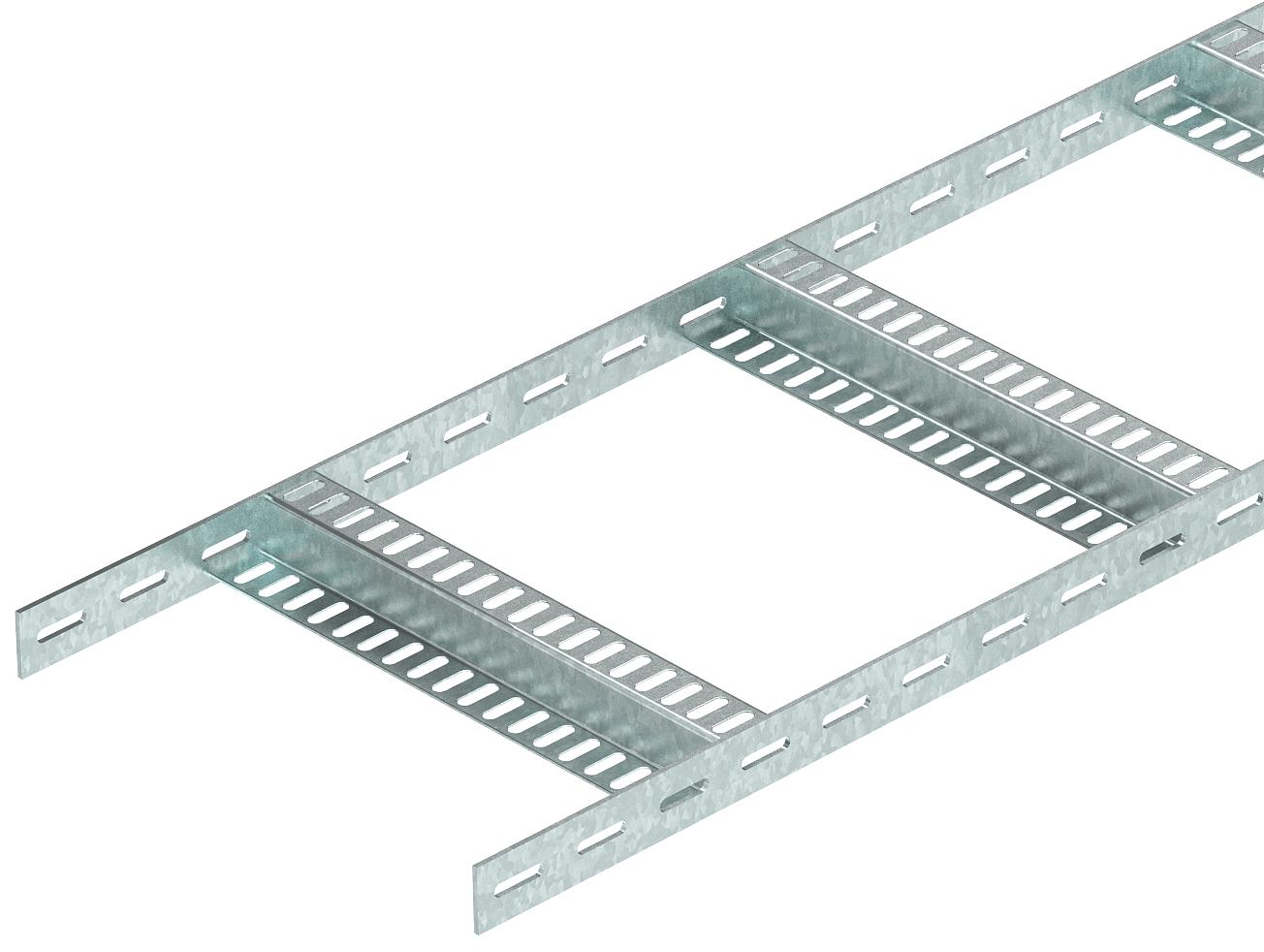

Lodní kabelový žebřík v lehkém provedení, s děrovanou bočnicí výšky 35 mm s přivařenými děrovanými příčkami tvaru Z. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.

Kabelový žebřík pro lodní stavitelství včetně tvarových dílů dodáváme na přání také v provedení z ušlechtilé oceli. Možnost práškového nástřiku v barvách RAL.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	4,0504 kg CO2e / 1 meter
Dĺžka	3000 mm
Farba	pozinkováno
Hrúbka bočnice	3 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Rozmer	35x100
Rozmer	35x106x3000
Rozmer B	106 mm

Šírka	100 mm
Upevnenie priečky	zvárané
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	35 mm
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 2,0 m	0,85 kN/m
Vzdialenosť podpier 2,5 m	0,35 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m
Zachovanie funkčnosti	nie

Technické údaje

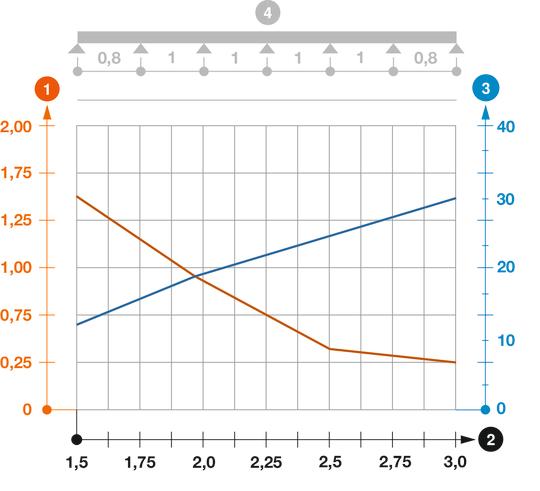

Záťažový diagram káblového rebríka typu SLZ L

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
Schéma zaťaženia pri skúšobnej metóde

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SLZ L 100 FT	3000 mm	100 mm	3 mm	nie	7098002	m	3 m
SLZ L 200 FT	3000 mm	200 mm	3 mm	nie	7098006	m	3 m
SLZ L 300 FT	3000 mm	300 mm	3 mm	nie	7098008	m	3 m
SLZ L 400 FT	3000 mm	400 mm	3 mm	nie	7098010	m	3 m
SLZ L 500 FT	3000 mm	500 mm	3 mm	nie	7098012	m	3 m
SLZ L 600 FT	3000 mm	600 mm	3 mm	nie	7098014	m	3 m
