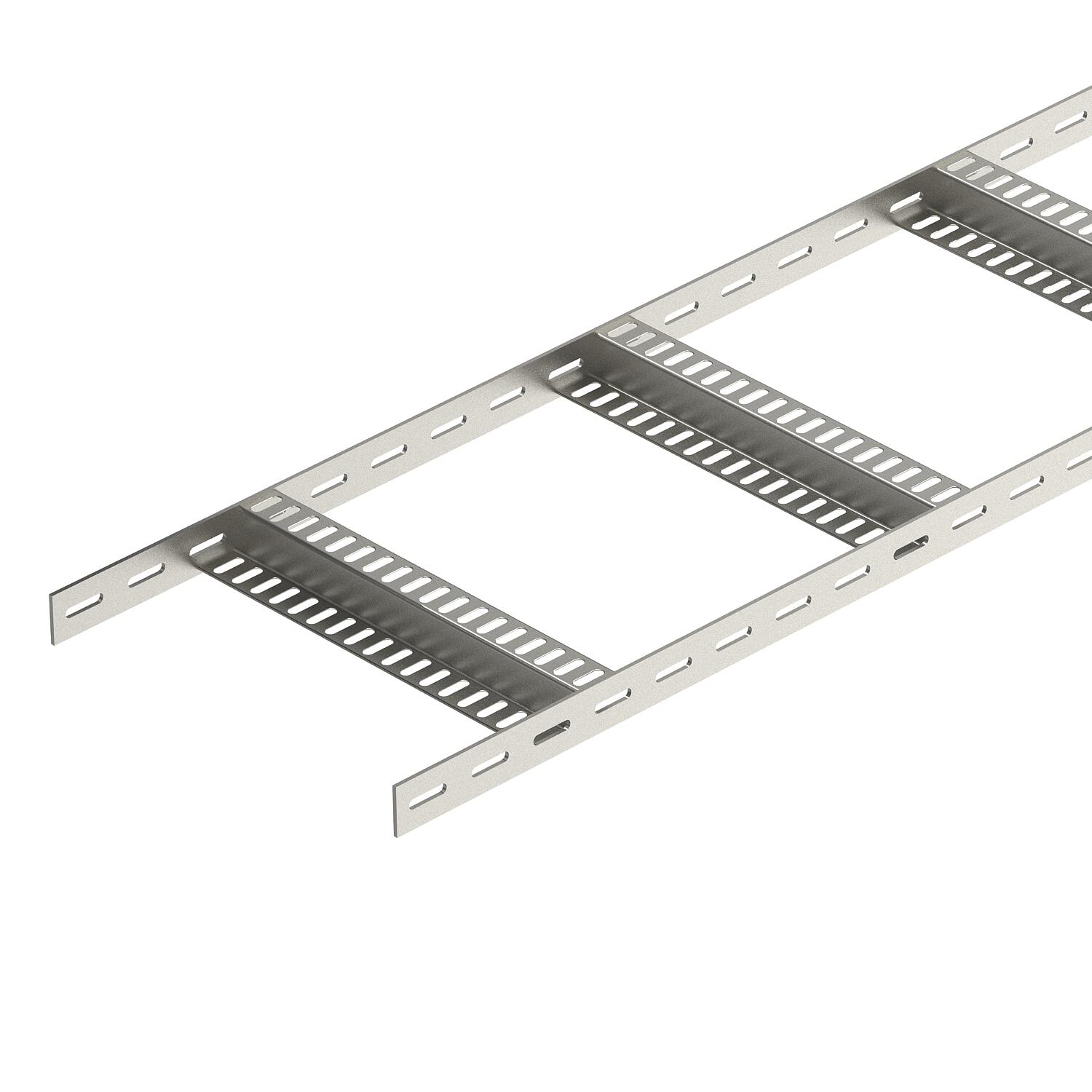

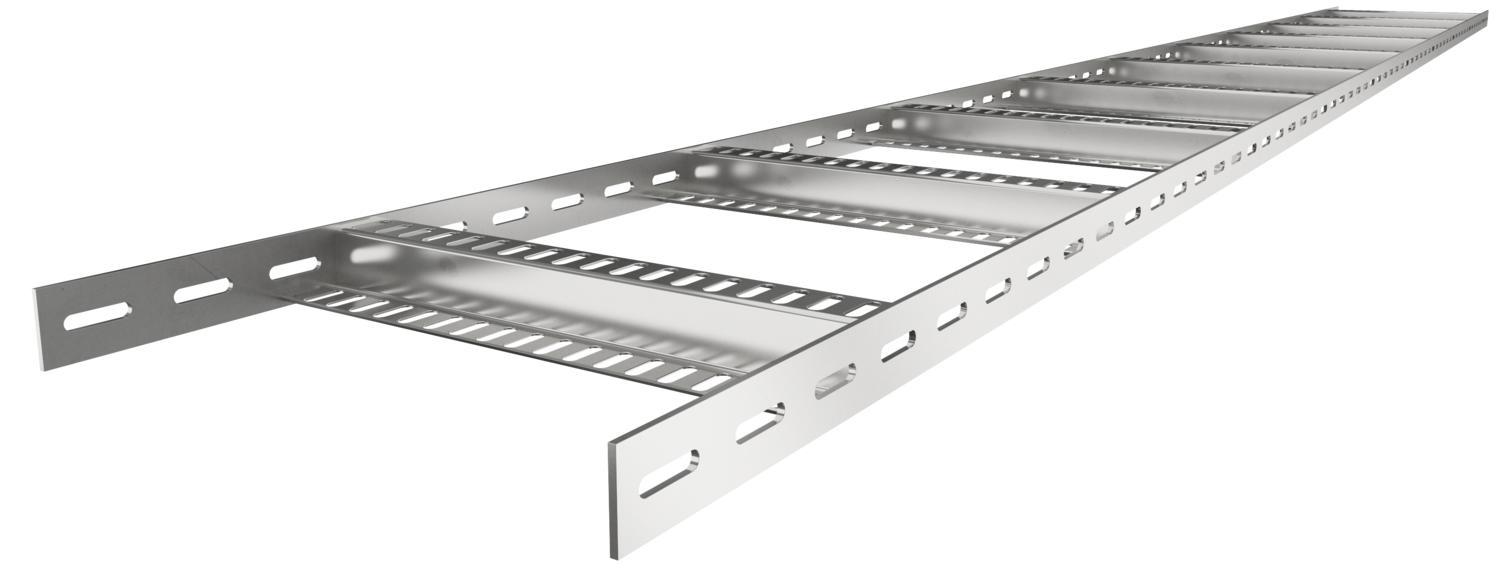

Kabelový žebřík s příčkou Z, lehký A4
Výr. č. 7098082 | EAN 4012195707943
- Popis produktu
-
Popis produktuLodní kabelový žebřík v lehkém provedení, s děrovanou bočnicí výšky 35 mm s přivařenými děrovanými příčkami Z. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.
Oblouky na dotáz.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 9,342 kg CO2e / 1 meter Dĺžka 3000 mm Farba nehrdzavejúca oceľ Hrúbka bočnice 3 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená áno Odstup priečok 300 mm Povrch lesklá, dodatočne upravená Rozmer 35x106x3000 Rozmer 35x100 Rozmer B 106 mm Šírka 100 mm Upevnenie priečky zvárané Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Výška 35 mm Vzdialenosť podpier 1,0 m 2,8 kN/m Vzdialenosť podpier 1,5 m 1 kN/m Vzdialenosť podpier 2,0 m 0,55 kN/m Vzdialenosť podpier 2,5 m 0,35 kN/m Vzdialenosť podpier 3,0 m 0,25 kN/m Zachovanie funkčnosti nie Technické údaje

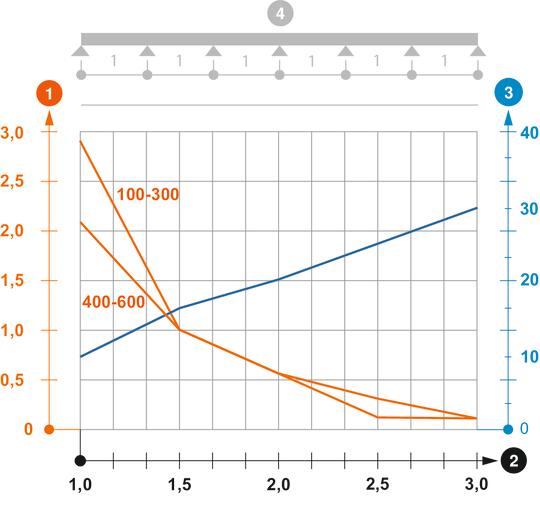

Záťažový diagram káblového rebríka typu SLZ L A4
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
Schéma zaťaženia pri skúšobnej metóde
-
