Kabelový žebřík pro velká rozpětí WKLG 110 FT 6000 | 300 | 2 | nie

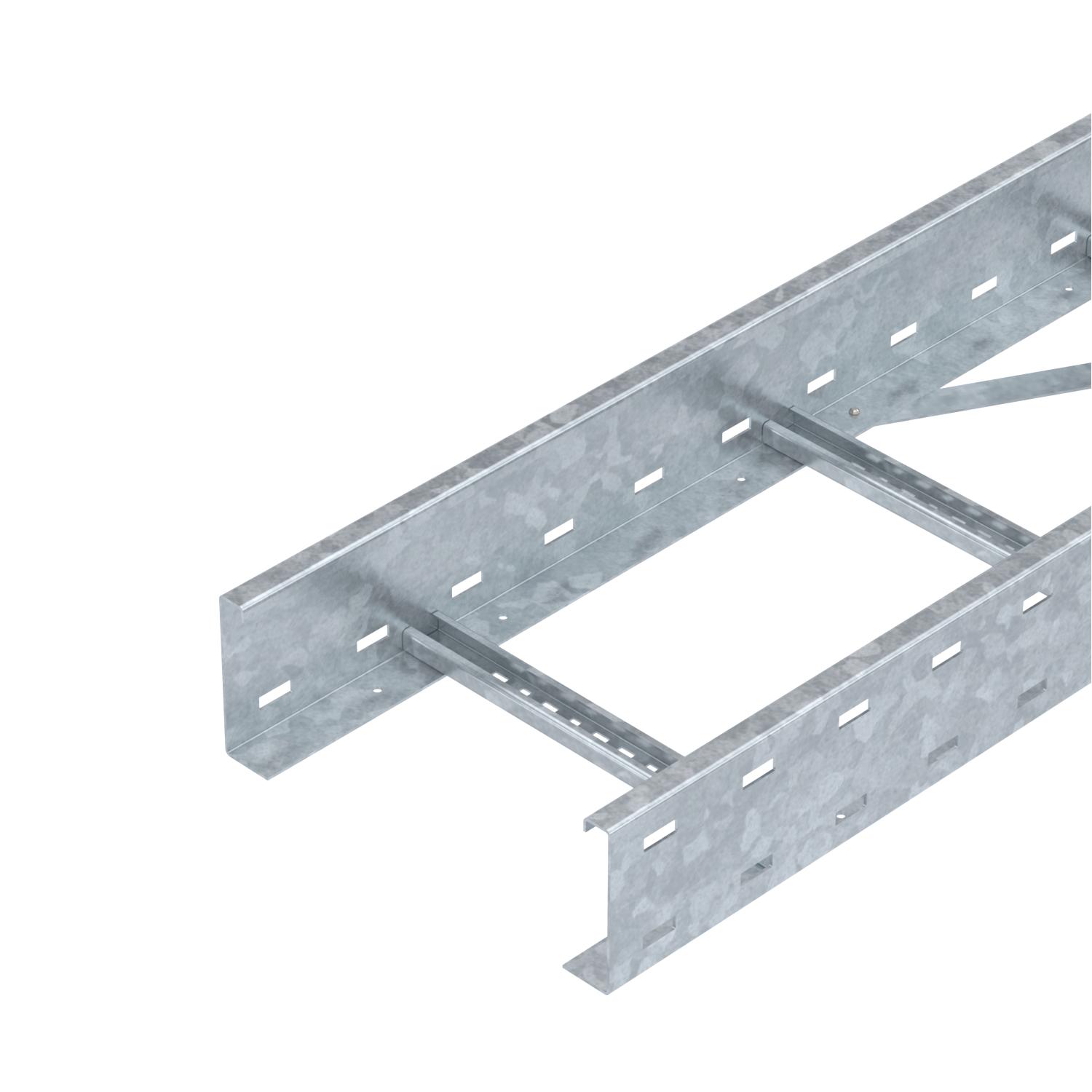

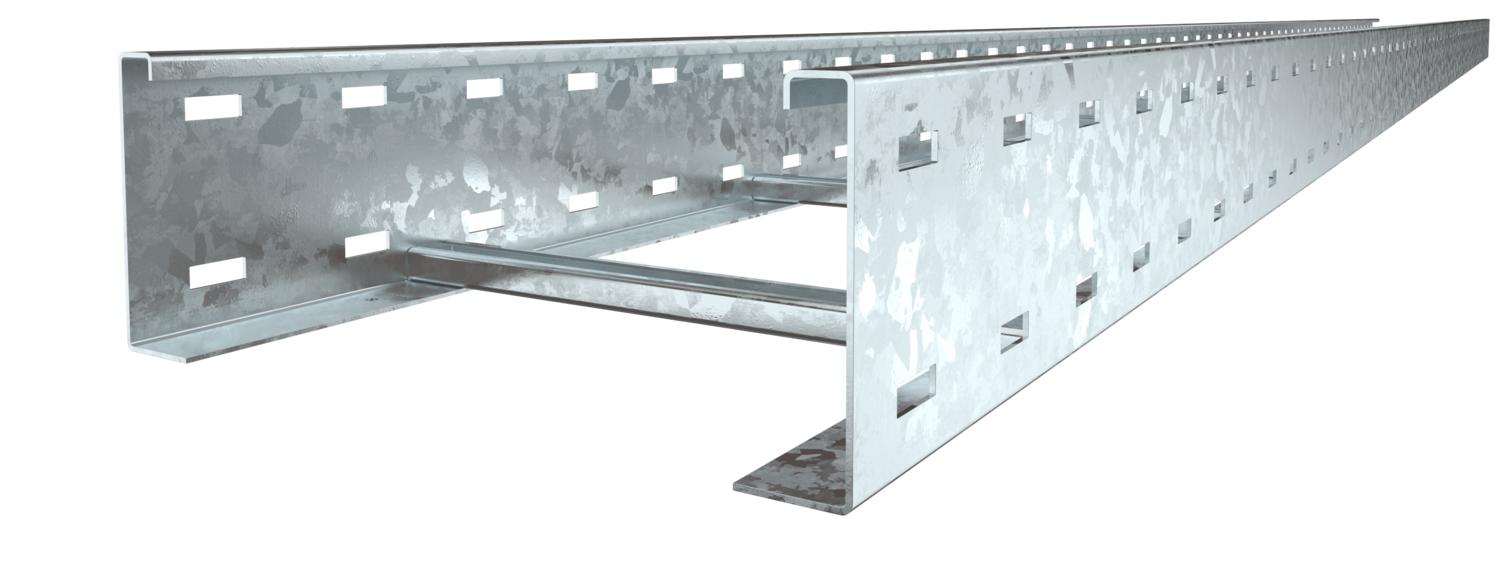

Kabelový žebřík pro velká rozpětí WKLG 110 FT

Výr. č. 6311063 | EAN 4012196883394

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	2 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.

Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Podélné spojky typu WRVL 110 je nutné zvlášť objednat.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	2 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Produktová séria	Řada WKLG
Rozmer	110x300x6000
Rozmer	110 x 300

Upevnenie priečky	plne znitované
Úžitkový prierez	281 cm²
Úžitkový prierez	28100 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	Profil (otvorený)
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	áno
Zachovanie funkčnosti	nie

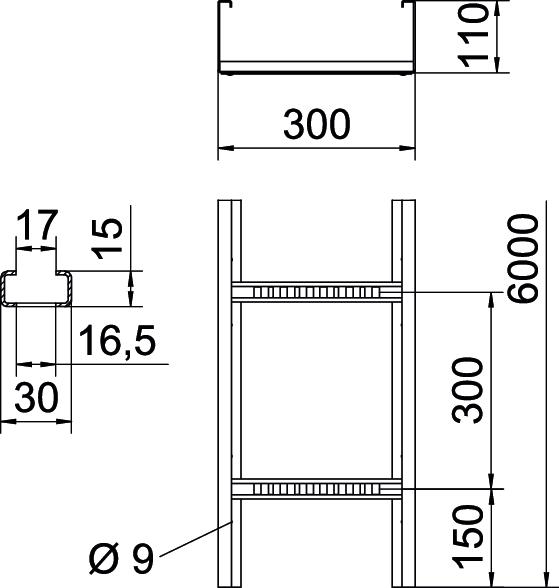

Rozmery

Dĺžka	6000 mm
Rozmer B	300 mm
Rozmer L	6000 mm

Rozmer štrbiny priečky	17,00
Šírka	300 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 3,0 m	2,5 kN/m
Vzdialenosť podpier 3,5 m	1,98 kN/m
Vzdialenosť podpier 4,0 m	1,6 kN/m
Vzdialenosť podpier 4,5 m	1,31 kN/m

Vzdialenosť podpier 5,0 m	1,1 kN/m
Vzdialenosť podpier 6,0 m	0,8 kN/m
Vzdialenosť podpier 7,0 m	0,4 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	13,1501 kg CO2e / 1 meter
CO₂ Footprint (GWP)	13,1501 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
WKLG 1120 FT	6000 mm	200 mm	2 mm	nie	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	nie	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	nie	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	nie	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	nie	6311075	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Víko s otočnou západkou, DD	WDRL 1116 30 DD	6227604	m	3 m
Podélná spojka FT	WRVL 110 FT	6091180	Kus	2 Kus
Ochranný kryt	SKHW 110 OR	6310398	Pár	20 Pár
Kloubová spojka FT	WRGV 110 FT	6091334	Kus	2 Kus
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
90° oblouk 110 FT	WLB 90 113 FT	6312446	Kus	1 Kus
Odbočný díl T 110 FT	WLT 1130 FT	6312721	Kus	1 Kus
Křížení 110 FT	WLK 1130 FT	6312942	Kus	1 Kus
