Kabelový žebřík pro velká rozpětí WKLG 110 A2 6000 | 200 | 2 | nie
morepic-1 morepic-2 video-1 video-2

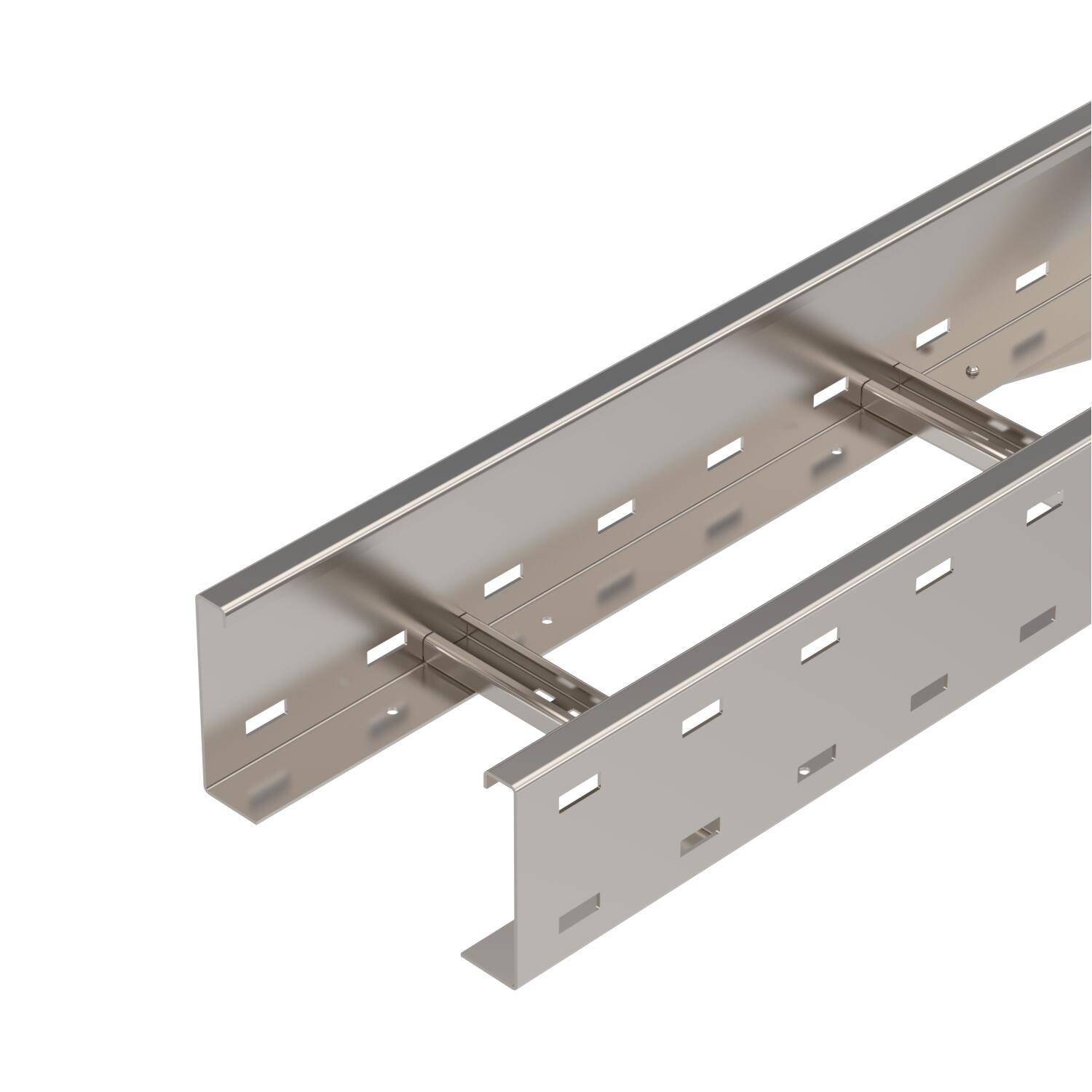

Kabelový žebřík pro velká rozpětí WKLG 110 A2

Výr. č. 6311202 | EAN 4012195037262

6000 mm
2 mm
nie
Popis produktu
Popis produktu
Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.


Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Podélné spojky typu WRVL 110 je nutné zvlášť objednat.

  • Magnetický útlum stínění
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Kabelový žebřík pro velká rozpětí, výška bočnice 110 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Bočné dierovanaie áno
CO2 stopa (GWP) od kolísky po bránu 28,2061 kg CO2e / 1 meter
Dĺžka 6000 mm
Farba nehrdzavejúca oceľ
Hrúbka bočnice 2 mm
Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená nie
Povrch lesklá, dodatočne upravená

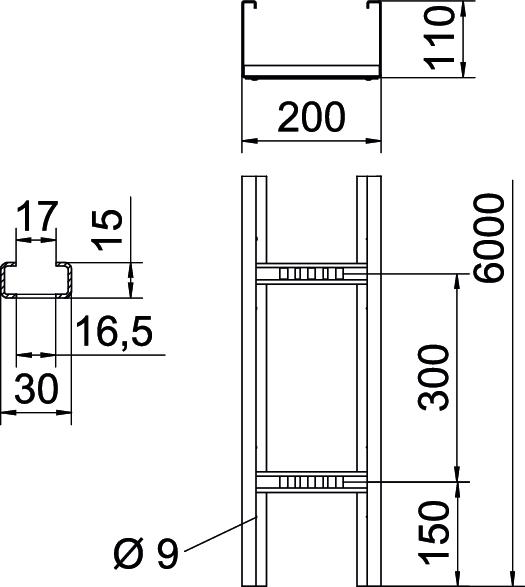

Rozmer 110x200x6000
Rozmer 110x200
Rozmer B 200 mm
Rozmer L 6000 mm
Rozmer štrbiny priečky 17,00
Šírka 200 mm
Upevnenie priečky plne znitované
Úžitkový prierez 18600 mm²
Úžitkový prierez 186 cm²
Vyhotovenie bočnice Profil (otvorený)
Vyhotovenie priečok Profil dierovaný
Vyhotovenie s veľkým rozpätím áno
Výška 110 mm
Vzdialenosť podpier 3,0 m 2,3 kN/m
Vzdialenosť podpier 3,5 m 1,9 kN/m
Vzdialenosť podpier 4,0 m 1,6 kN/m
Vzdialenosť podpier 4,5 m 1,33 kN/m
Vzdialenosť podpier 5,0 m 1,1 kN/m
Vzdialenosť podpier 6,0 m 0,8 kN/m
Vzdialenosť podpier 7,0 m 0,4 kN/m
Zachovanie funkčnosti nie

Technické údaje

Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110

Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Dĺžka Šírka Hrúbka bočnice Zachovanie funkčnosti Výr. č. Množstvo najm. PJ
WKLG 1120 A2 6000 mm 200 mm 2 mm nie 6311202
6 m
WKLG 1130 A2 6000 mm 300 mm 2 mm nie 6311206
6 m
WKLG 1140 A2 6000 mm 400 mm 2 mm nie 6311210
6 m
WKLG 1150 A2 6000 mm 500 mm 2 mm nie 6311214
6 m
WKLG 1160 A2 6000 mm 600 mm 2 mm nie 6311218
6 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Víko s otočnou západkou, A2 Víko s otočnou západkou, A2 WDRL 1116 20 A2 6227360
3 m

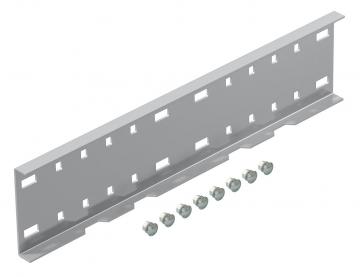

Podélná spojka A2 Podélná spojka A2 WRVL 110 A2 6091229
2 Kus
Úhlová spojka A2 Úhlová spojka A2 WRWVK 110 A2 6091393
2 Kus
Ochranný kryt Ochranný kryt SKHW 110 OR 6310398
20 Pár
Kloubová spojka A2 Kloubová spojka A2 WRGV 110 A2 6091338
2 Kus

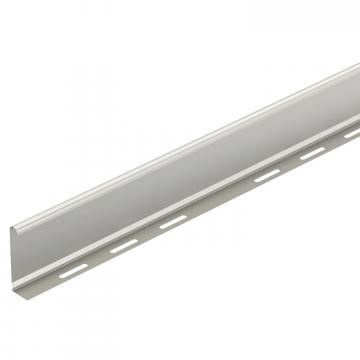

Přepážka 85 A2 Přepážka 85 A2 TSG 85 A2 6062173
3 m

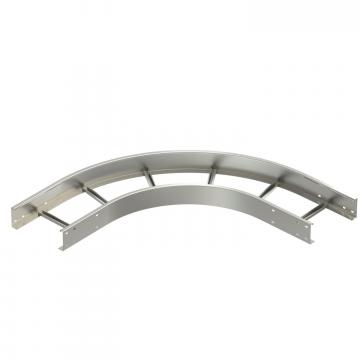

90° oblouk 110 A2 90° oblouk 110 A2 WLB 90 112 A2 6312539
1 Kus
