Kabelový žebřík LG 60, 6 m VS FT

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

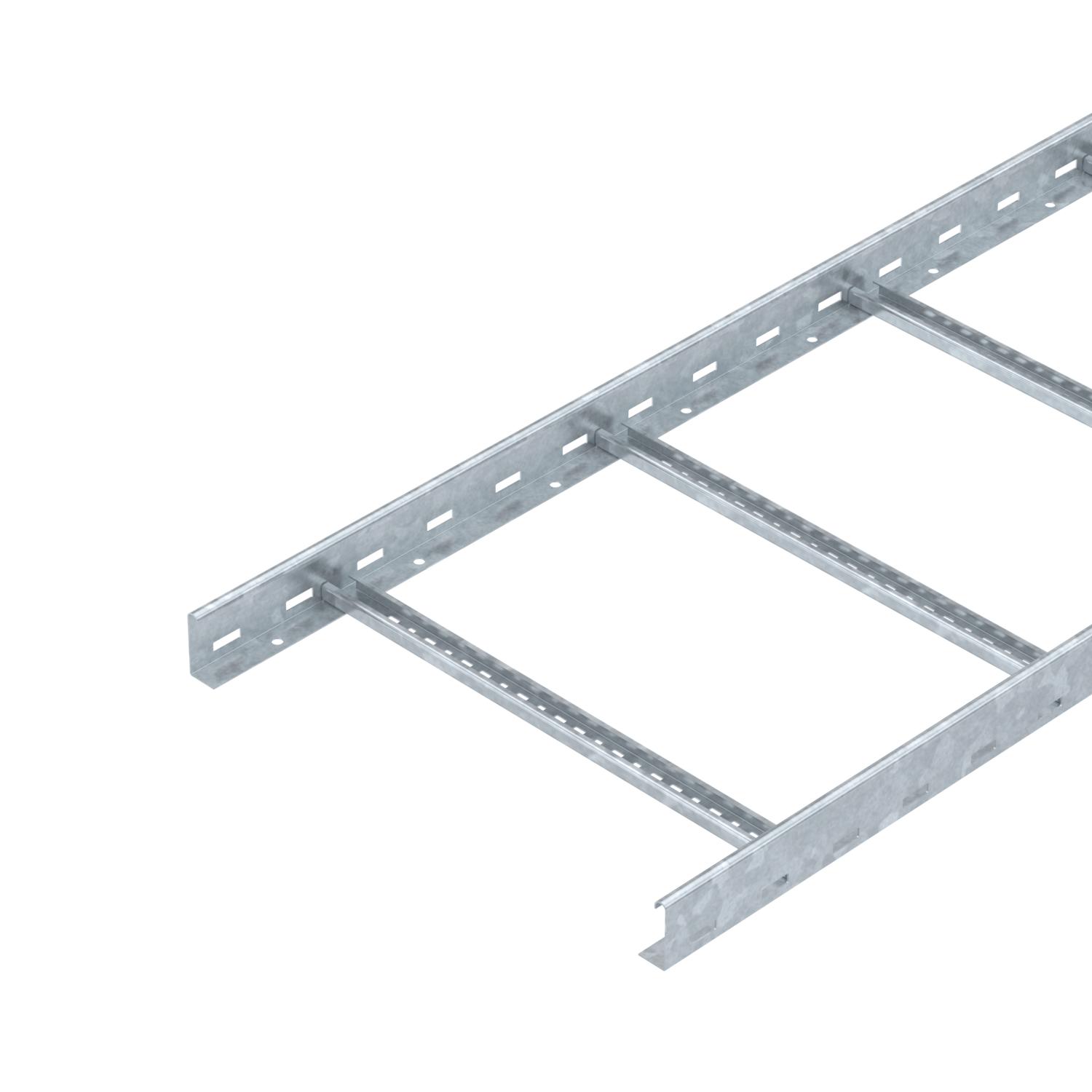

Kabelový žebřík s výškou bočnice 60 mm se přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	7,8759 kg CO2e / 1 meter
Dĺžka	6000 mm
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením

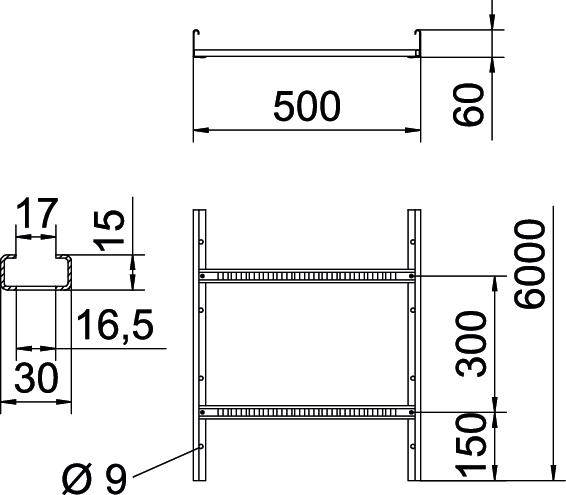

Rozmer	60x500x6000
Rozmer	60x500x6000
Rozmer B	500 mm
Rozmer štrbiny priečky	16,50
Šírka	500 mm
Upevnenie priečky	nitované slepými nitmi

Úžitkový prierez	248 cm²
Úžitkový prierez	24800 mm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m
Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,15 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208661	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 500 FT	6051448	m	3 m
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
Kloubová spojka FT	LGVG 60 FT	6208944	Kus	10 Kus
Dilatační spojka	LDVG 60 FT	6208970	Kus	2 Kus
Multifunkční spojka FT	LMFV 650 FT	6225736	Kus	1 Kus
90° oblouk 60 FT	LB 90 650 R3 FT	6225068	Kus	1 Kus
Díl T 60 FT	LT 650 R3 FT	6225236	Kus	1 Kus
Vestavný odbočný díl 60 FT	LAA 650 R3 FT	6225876	Kus	1 Kus
Prvek s kloubovým obloukem 60 FT	LGBE 650 FT	6225476	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 60 FT	6221378	Kus	10 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 50 FT	6220460	Kus	1 Kus
Vkládací plech DD	ELB-L 50 DD	6103364	m	3 m
