Kabelový žebřík LG 60, 6 m VS A4 6000 | 400 | 1,5 | nie | Ušľachtilá oceľ, nehrdzavejúca 1.4571 | lesklá, dodatočne upravená
morepic-1 morepic-2

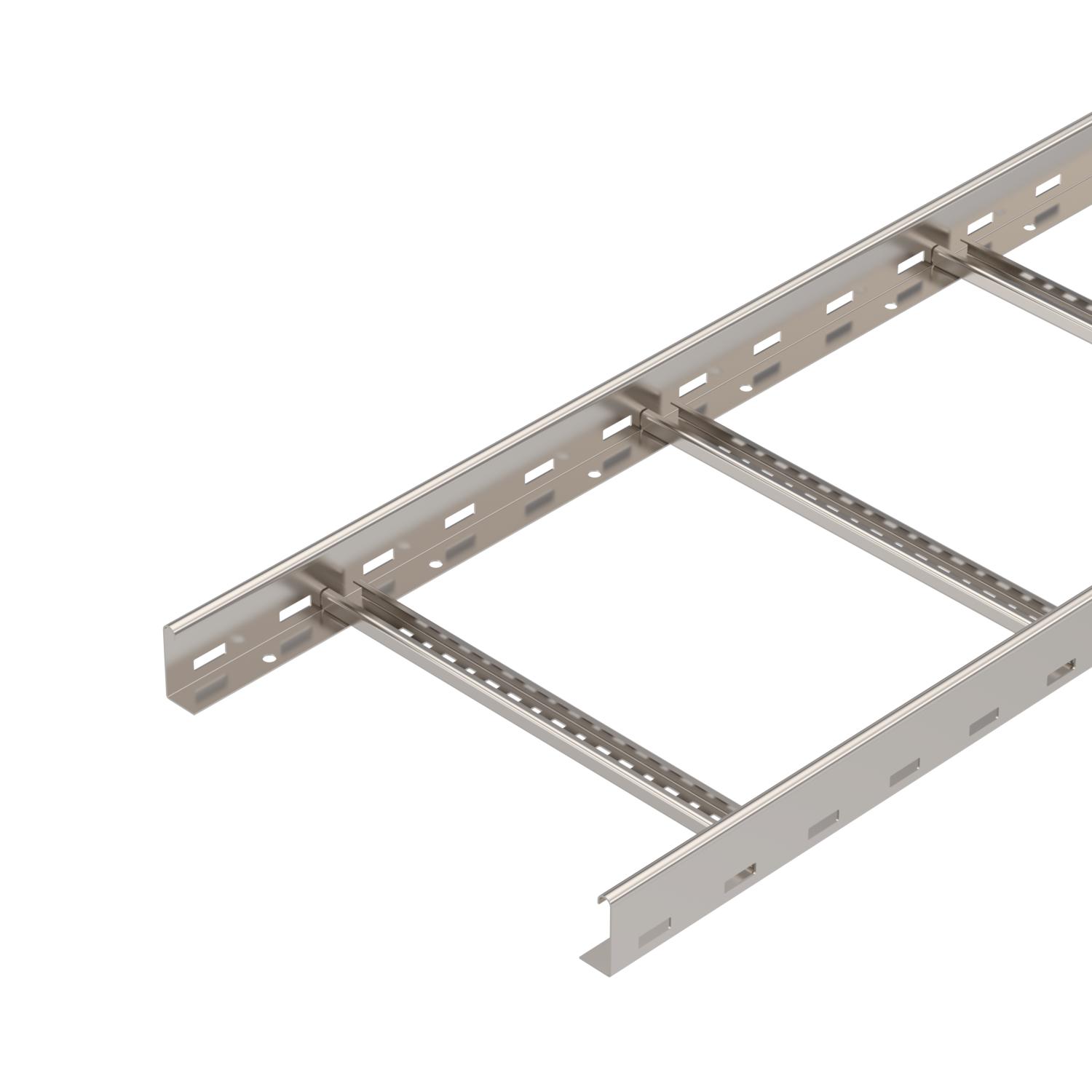

Kabelový žebřík LG 60, 6 m VS A4

Výr. č. 6101216 | EAN 4012195022114

6000 mm
1,5 mm
nie
Ušľachtilá oceľ, nehrdzavejúca 1.4571
lesklá, dodatočne upravená
Popis produktu
Popis produktu
Kabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Vhodnou třmenovou příchytku typu BS-H... najdete v části Systémy stoupacích žebříků.

  • Magnetický útlum stínění
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Káblový rebrík, bočná výška 60 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Bočné dierovanaie áno
Farba nehrdzavejúca oceľ
Hrúbka bočnice 1,5 mm
Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571
Nehrdzavejúca oceľ, morená nie
Odstup priečok 300 mm
Povrch lesklá, dodatočne upravená
Produktová séria Řada LG
Rozmer 60x400x6000
Rozmer 60x400x6000
Upevnenie priečky nitované slepými nitmi
Úžitkový prierez 19800 mm²
Úžitkový prierez 198 cm²
V zhode s ROHS áno
Vyhotovenie bočnice plochý profil
Vyhotovenie priečok Profil dierovaný
Vyhotovenie s veľkým rozpätím nie
Zachovanie funkčnosti nie

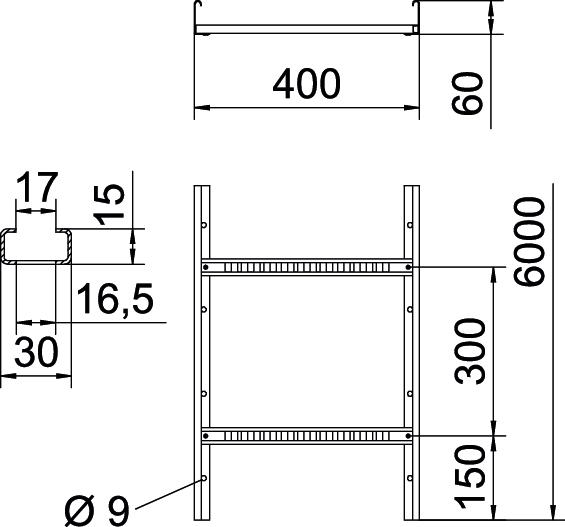

Rozmery

Dĺžka 6000 mm
Rozmer B 400 mm
Rozmer štrbiny priečky 16,50
Šírka 400 mm
Výška 60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m 3,1 kN/m
Vzdialenosť podpier 2,0 m 2,25 kN/m
Vzdialenosť podpier 2,5 m 1,5 kN/m
Vzdialenosť podpier 3,0 m 1,1 kN/m
Vzdialenosť podpier 3,5 m 0,75 kN/m
Vzdialenosť podpier 4,0 m 0,45 kN/m
Vzdialenosť podpier 4,5 m 0,3 kN/m
Vzdialenosť podpier 5,0 m 0,15 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu 16,0526 kg CO2e / 1 meter
CO₂ Footprint (GWP) 16,0526 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit m
Declared Unit Quantity 1

Technické údaje

Záťažový diagram káblového rebríka typu LG 60 VS

Záťažový diagram káblového rebríka typu LG 60 VS
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Dĺžka Šírka Hrúbka bočnice Zachovanie funkčnosti Materiál Povrch Výr. č. Množstvo najm. PJ
LG 620 VS6 A4 6000 mm 200 mm 1,5 mm nie Ušľachtilá oceľ, nehrdzavejúca 1.4571 lesklá, dodatočne upravená 6101200
6 m
LG 630 VS6 A4 6000 mm 300 mm 1,5 mm nie Ušľachtilá oceľ, nehrdzavejúca 1.4571 lesklá, dodatočne upravená 6101208
6 m
LG 640 VS6 A4 6000 mm 400 mm 1,5 mm nie Ušľachtilá oceľ, nehrdzavejúca 1.4571 lesklá, dodatočne upravená 6101216
6 m
LG 650 VS6 A4 6000 mm 500 mm 1,5 mm nie Ušľachtilá oceľ, nehrdzavejúca 1.4571 lesklá, dodatočne upravená 6101223
6 m
LG 660 VS6 A4 6000 mm 600 mm 1,5 mm nie Ušľachtilá oceľ, nehrdzavejúca 1.4571 lesklá, dodatočne upravená 6101232
6 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou A4 Veko s otočnou západkou A4 DRL 400 A4 6052984
3 m
Podélné spojky A4 Podélné spojky A4 LVG 60 A4 6208835
10 Kus
Úhlová spojka 60 A4 Úhlová spojka 60 A4 LWVG 60 A4 6208891
10 Kus
Kloubová spojka A4 Kloubová spojka A4 LGVG 60 A4 6208932
10 Kus
90° oblouk 60 A4 90° oblouk 60 A4 LB 90 640 R3 A4 6225106
1 Kus
Díl T 60 A4 Díl T 60 A4 LT 640 R3 A4 6225274
1 Kus
Prvek s kloubovým obloukem 60 A4 Prvek s kloubovým obloukem 60 A4 LGBE 640 A4 6225484
1 Kus
Ochranný kryt 60 Ochranný kryt 60 SKH 60 OR 6222537
40 Pár
Deliaca stena 45 A4 Deliaca stena 45 A4 TSG 45 A4 6062028
3 m
