Kabelový žebřík LG 60, 3 m VS FT 3000 | 600 | 1,5 | nie | Oceľ | žiarovo zinkované ponorením

Kabelový žebřík LG 60, 3 m VS FT

Výr. č. 6208578 | EAN 4012195434221

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

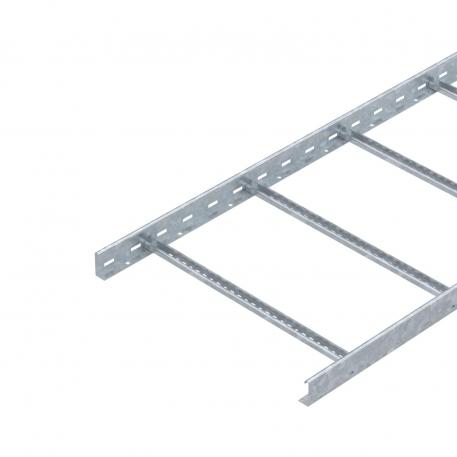

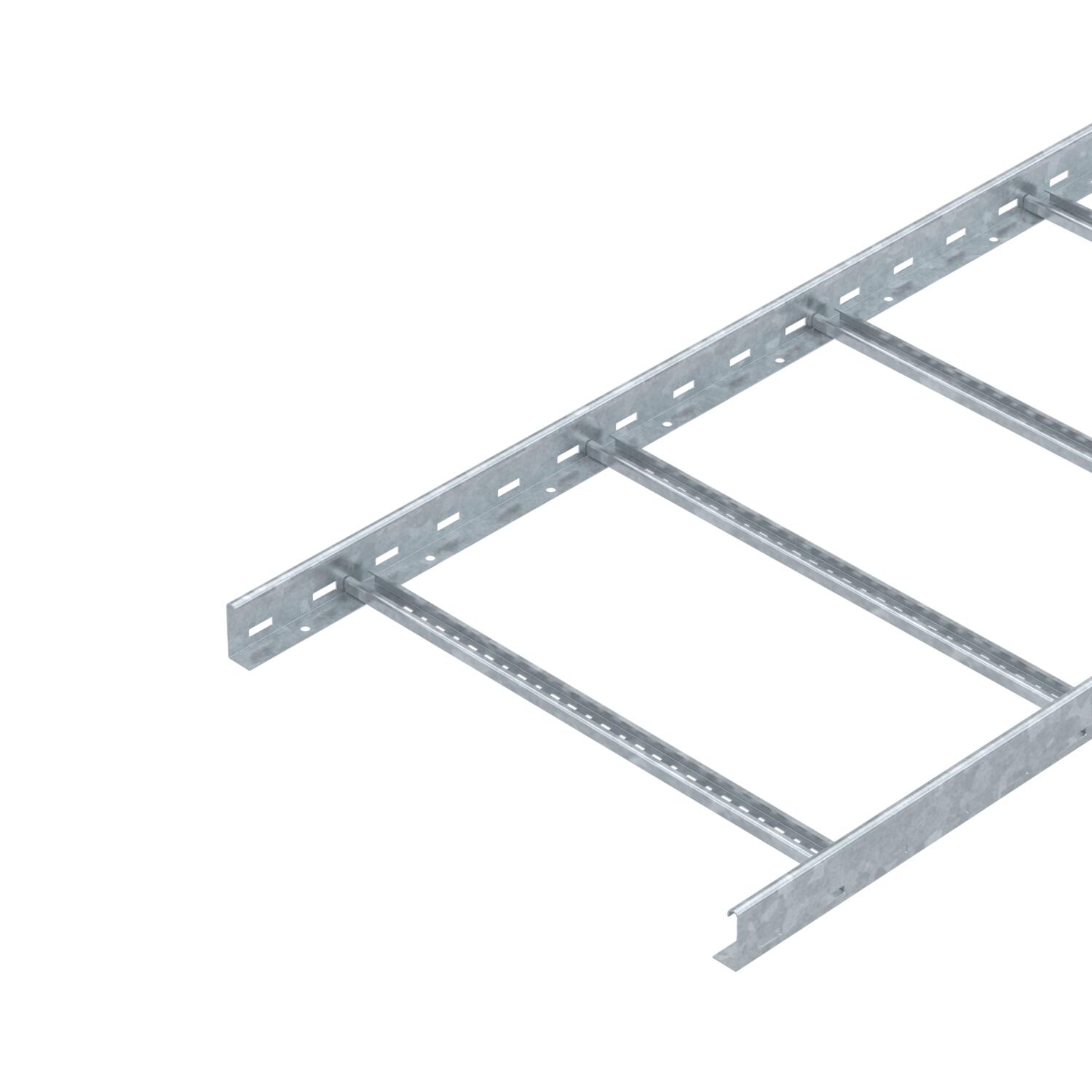

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.

Kabelový žebřík je dodáván složený.

Kabely je možné namontovat pomocí vhodné třmenové příchytky typu 2056.

Kabelové žebříky v šířkách od 200 mm do 400 mm jsou také přípustné pro svislou instalaci jako svislý žebřík v systémech se zachováním funkčnosti při požáru. Kabely je možné namontovat pomocí třmenové příchytky typu 2056 M schválené pro zachování funkčnosti.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Produktová séria	Řada LG
Rozmer	60x600x3000

Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	29800 mm²
Úžitkový prierez	298 cm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

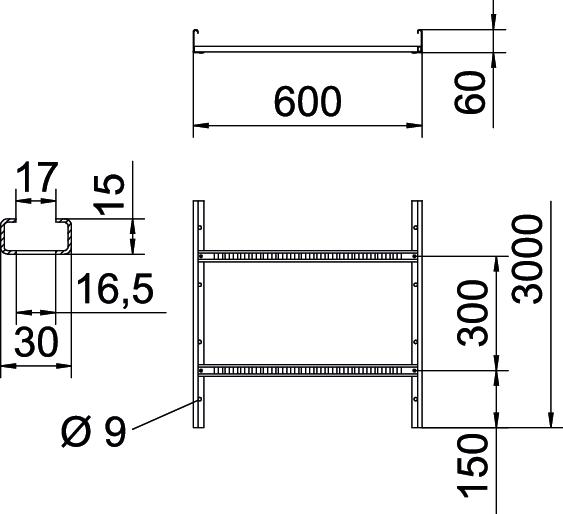

Rozmery

Dĺžka	3000 mm
Rozmer B	600 mm
Rozmer štrbiny priečky	16,50

Šírka	600 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m

Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,15 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	8,4917 kg CO2e / 1 meter
CO₂ Footprint (GWP)	8,4917 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LG 60 VS

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208578	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
Kloubová spojka FT	LGVG 60 FT	6208944	Kus	10 Kus
Dilatační spojka	LDVG 60 FT	6208970	Kus	2 Kus

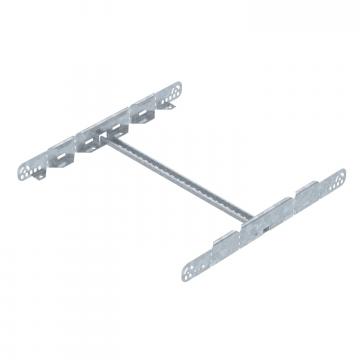

Multifunkční spojka FT	LMFV 660 FT	6225738	Kus	1 Kus
90° oblouk 60 FT	LB 90 660 R3 FT	6225070	Kus	1 Kus
Díl T 60 FT	LT 660 R3 FT	6225238	Kus	1 Kus
Vestavný odbočný díl 60 FT	LAA 660 R3 FT	6225878	Kus	1 Kus
Prvek s kloubovým obloukem 60 FT	LGBE 660 FT	6225478	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 60 FT	6221378	Kus	10 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 60 FT	6220479	Kus	1 Kus
Vkládací plech DD	ELB-L 60 DD	6103368	m	3 m
