Kabelový žebřík LG 110, 6 m VS FT

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

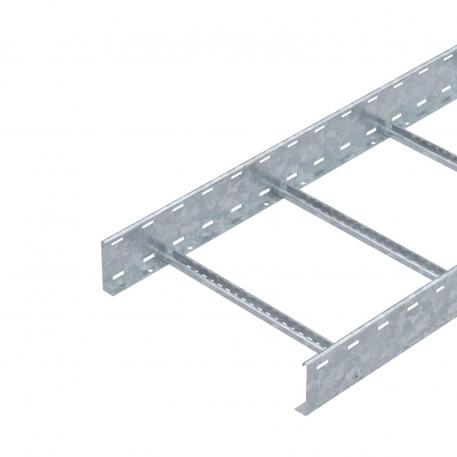

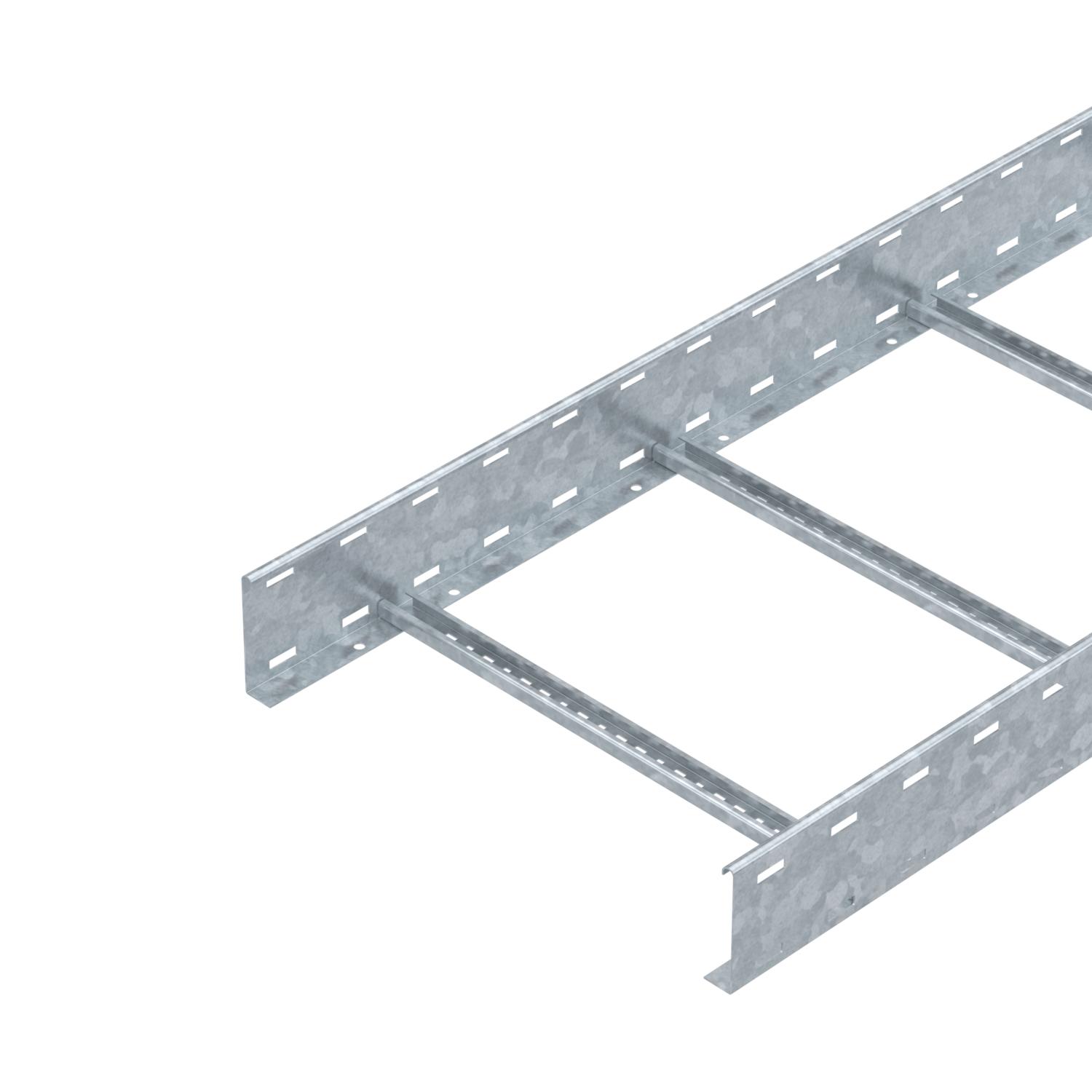

Kabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Vhodnou třmenovou příchytku typu 2056 najdete v části Systémy stoupacích žebříků.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	10,4488 kg CO2e / 1 meter
Dĺžka	6000 mm
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením

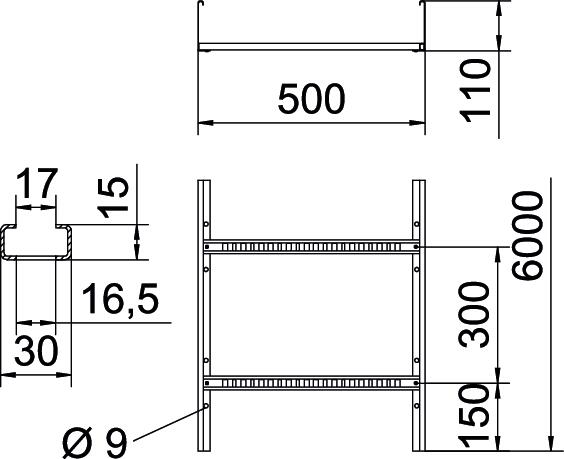

Rozmer	110x500x6000
Rozmer	110x500x6000
Rozmer B	500 mm
Rozmer štrbiny priečky	16,50
Šírka	500 mm
Upevnenie priečky	nitované slepými nitmi

Úžitkový prierez	475 cm²
Úžitkový prierez	47500 mm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 2,0 m	3,1 kN/m
Vzdialenosť podpier 2,5 m	2 kN/m
Vzdialenosť podpier 3,0 m	1,4 kN/m
Vzdialenosť podpier 3,5 m	0,9 kN/m
Vzdialenosť podpier 4,0 m	0,65 kN/m
Vzdialenosť podpier 4,5 m	0,55 kN/m
Vzdialenosť podpier 5,0 m	0,5 kN/m
Vzdialenosť podpier 6,0 m	0,15 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6216477	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 500 FT	6051448	m	3 m
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus
Kloubová spojka FT	LGVG 110 FT	6216653	Kus	10 Kus
Multifunkční spojka FT	LMFV 1150 FT	6225778	Kus	1 Kus
90° oblouk 110 FT	LB 90 1150 R3 FT	6225150	Kus	1 Kus
Díl T 110 FT	LT 1150 R3 FT	6225318	Kus	1 Kus
Vestavný odbočný díl 110 FT	LAA 1150 R3 FT	6225938	Kus	1 Kus
Prvek s kloubovým obloukem 110 FT	LGBE 1150 FT	6225518	Kus	1 Kus
Ochranný kryt	SKH 110 OR	6222553	Pár	20 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 110 FT	6221424	Kus	10 Kus
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 50 FT	6220460	Kus	1 Kus
Vkládací plech DD	ELB-L 50 DD	6103364	m	3 m
