Kabelový žebřík LG 110, 6 m VS FS

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

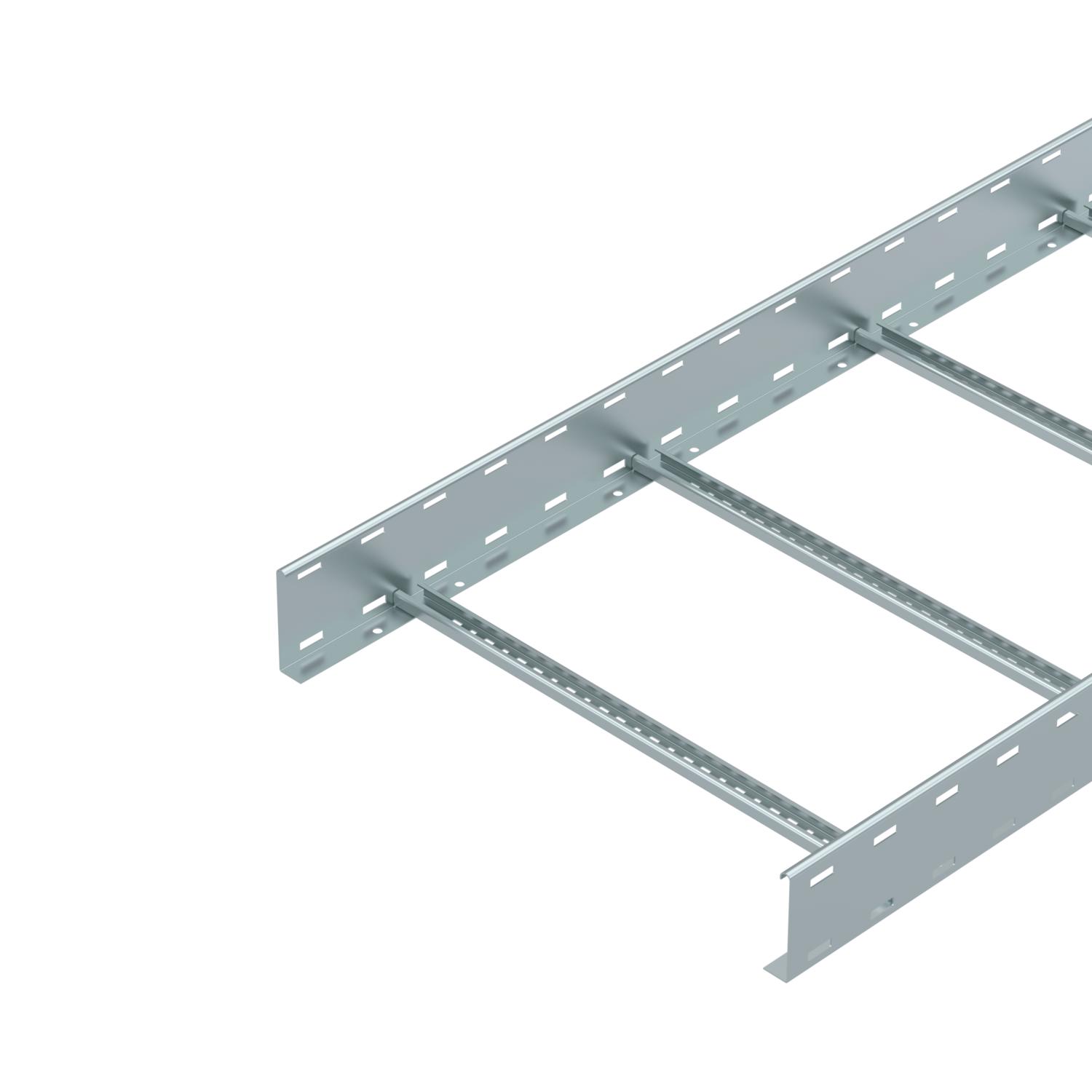

Kabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Vhodnou třmenovou příchytku typu 2056 najdete v části Systémy stoupacích žebříků.

Technické údaje

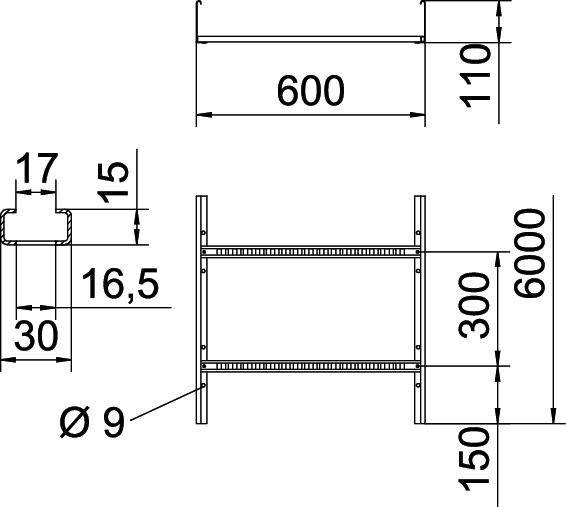

Rozmer	110x600x6000
Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	568 cm²
Úžitkový prierez	56800 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Šírka	600 mm
Výška	110 mm

CO2 stopa (GWP) od kolísky po bránu	11,2828 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,2828 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6216454	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FS	DRL 600 FS	6052606	m	3 m
Podélné spojky FS	LVG 110 FS	6216545	Kus	10 Kus
Úhlové spojky 110 FS	LWVG 110 FS	6216587	Kus	10 Kus
Kloubová spojka FS	LGVG 110 FS	6216650	Kus	10 Kus
Multifunkční spojka FS	LMFV 1160 FS	6225758	Kus	1 Kus

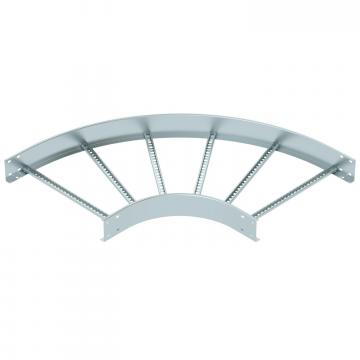

90° oblouk 110 FS	LB 90 1160 R3 FS	6225130	Kus	1 Kus
Díl T 110 FS	LT 1160 R3 FS	6225298	Kus	1 Kus

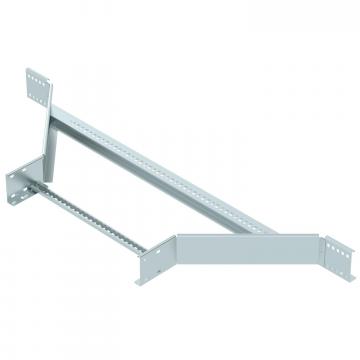

Vestavný odbočný díl 110 FS	LAA 1160 R3 FS	6225918	Kus	1 Kus
Prvek s kloubovým obloukem 110 FS	LGBE 1160 FS	6225498	Kus	1 Kus
Ochranný kryt	SKH 110 OR	6222553	Pár	20 Pár
Příchytka FS	LAS 110 FS	6221416	Kus	10 Kus
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m
Rohový plech FS	LEB 25 FS	6221203	Kus	1 Kus
Rohový plech FS	LEB 50 FS	6221246	Kus	1 Kus
Vkládací plech FS	ELB-L 60 FS	6103332	m	3 m
