Kabelový žebřík LG 110, 3 m VS FS

Výr. č. 6216404 | EAN 4012195064480

3000 mm
1,5 mm
nie
Oceľ
pásovo zinkované
Naspäť na prehľad
Popis produktu
Popis produktu
Kabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
  • Magnetický útlum stínění
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Káblový rebrík, bočná výška 110 mm
Technické údaje

Technické údaje

Bočné dierovanaie áno
CO2 stopa (GWP) od kolísky po bránu 9,3213 kg CO₂e / 1 meter
Dĺžka 3000 mm
Farba pozinkováno
Hrúbka bočnice 1,5 mm
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Odstup priečok 300 mm
Povrch pásovo zinkované

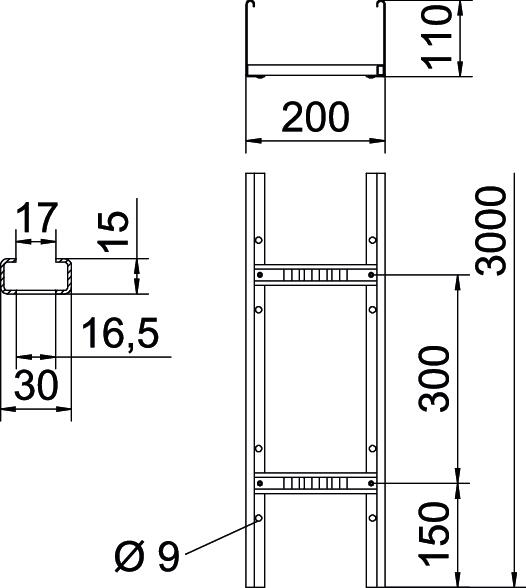

Rozmer 110x200x3000
Rozmer 110x200x3000
Rozmer B 200 mm
Rozmer štrbiny priečky 16,50
Šírka 200 mm
Upevnenie priečky nitované slepými nitmi
Úžitkový prierez 188 cm²
Úžitkový prierez 18800 mm²
Vyhotovenie bočnice plochý profil
Vyhotovenie priečok Profil dierovaný
Vyhotovenie s veľkým rozpätím nie
Výška 110 mm
Vzdialenosť podpier 2,0 m 3,1 kN/m
Vzdialenosť podpier 2,5 m 2 kN/m
Vzdialenosť podpier 3,0 m 1,4 kN/m
Vzdialenosť podpier 3,5 m 0,9 kN/m
Vzdialenosť podpier 4,0 m 0,65 kN/m
Vzdialenosť podpier 4,5 m 0,5 kN/m
Vzdialenosť podpier 5,0 m 0,5 kN/m
Zachovanie funkčnosti nie

Technické údaje

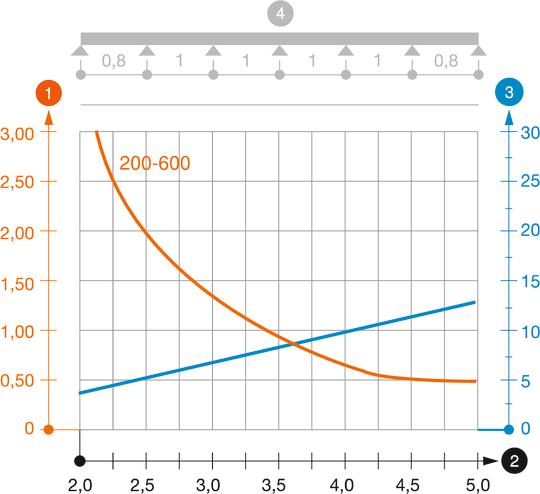

Záťažový diagram káblového rebríka typu LG 110 VS

Záťažový diagram káblového rebríka typu LG 110 VS
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Dĺžka Šírka Hrúbka bočnice Zachovanie funkčnosti Materiál Povrch Výr. č. Množstvo najm. PJ
LG 112 VS 3 FS 3000 mm 200 mm 1,5 mm nie Oceľ pásovo zinkované 6216404
3 m

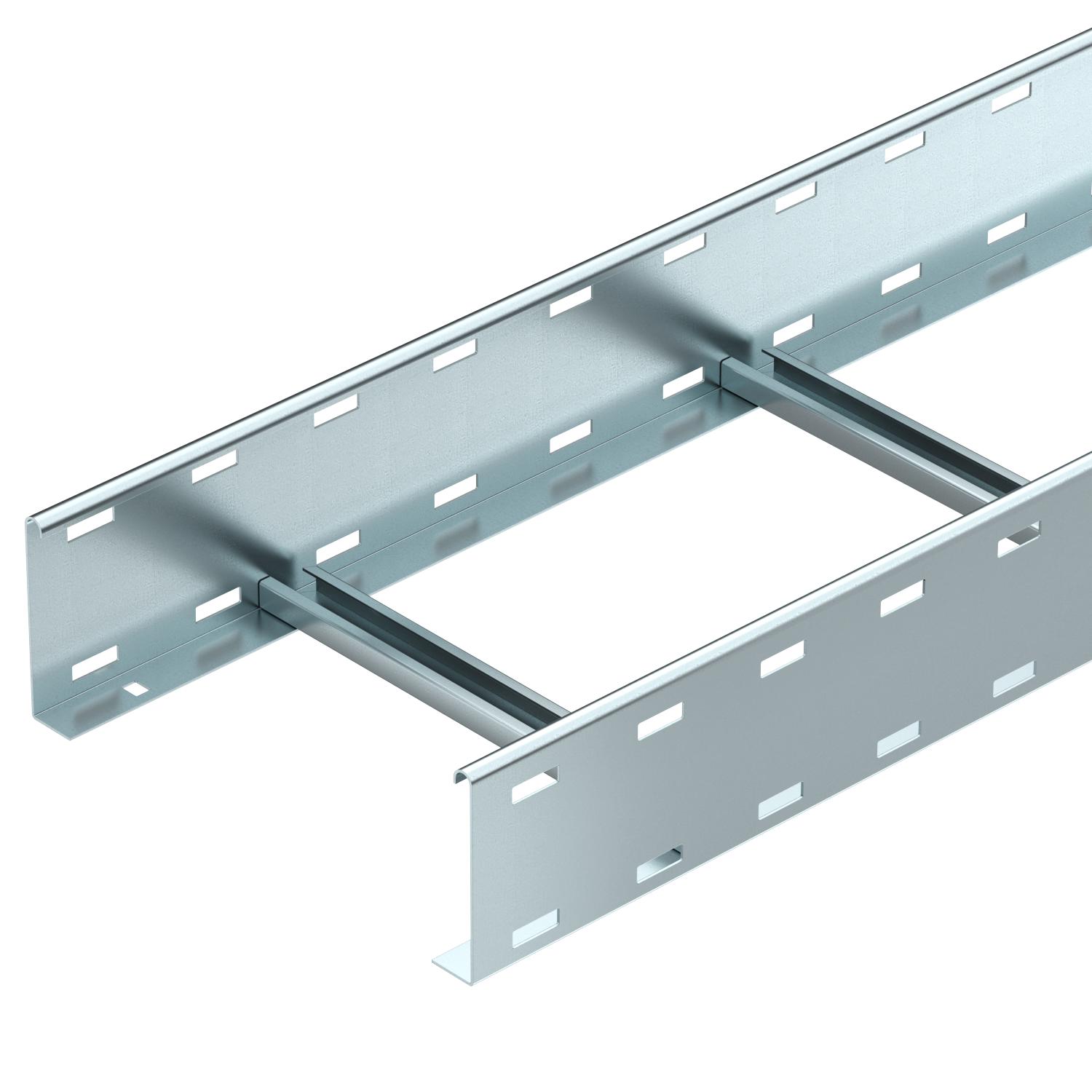

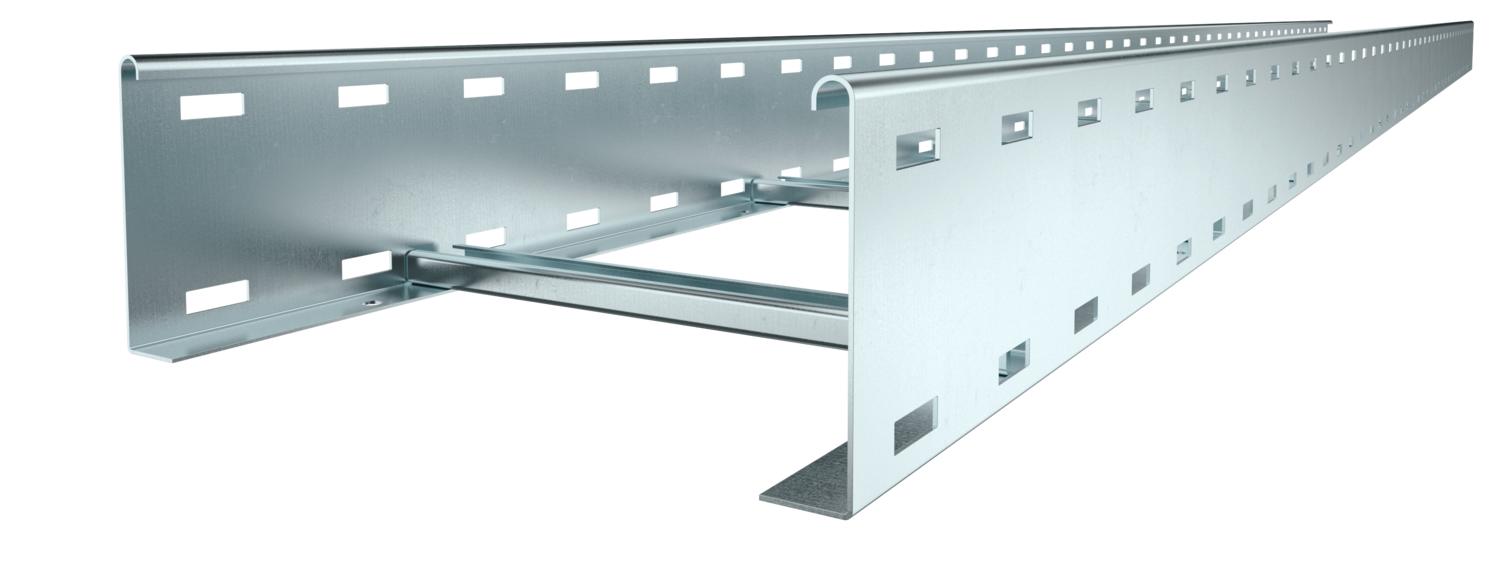

LG 113 VS 3 FS 3000 mm 300 mm 1,5 mm nie Oceľ pásovo zinkované 6216407
3 m
LG 114 VS 3 FS 3000 mm 400 mm 1,5 mm nie Oceľ pásovo zinkované 6216410
3 m
LG 115 VS 3 FS 3000 mm 500 mm 1,5 mm nie Oceľ pásovo zinkované 6216413
3 m
LG 116 VS 3 FS 3000 mm 600 mm 1,5 mm nie Oceľ pásovo zinkované 6216416
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Podélné spojky FS Podélné spojky FS LVG 110 FS 6216545
10 Kus
Veko s otočnou západkou FS Veko s otočnou západkou FS DRL 200 FS 6052207
3 m
Deliaca stena 85 FS Deliaca stena 85 FS TSG 85 FS 6062114
3 m

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ

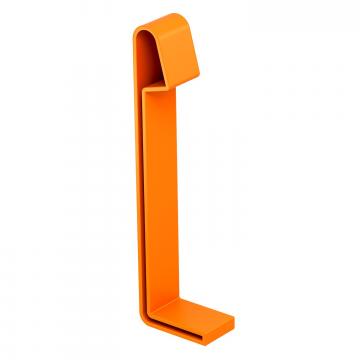

Ochranný kryt Ochranný kryt SKH 110 OR 6222553
20 Pár
Svorka na upevnenie deliacej steny A2 Svorka na upevnenie deliacej steny A2 KS KL A2 6062284
30 Kus
