Kabelový žebřík LCIS 60, 6 m C30 A2 6000 | 400 | 1,5 | nie

Kabelový žebřík LCIS 60, 6 m C30 A2

Výr. č. 6207256 | EAN 4012196431700

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

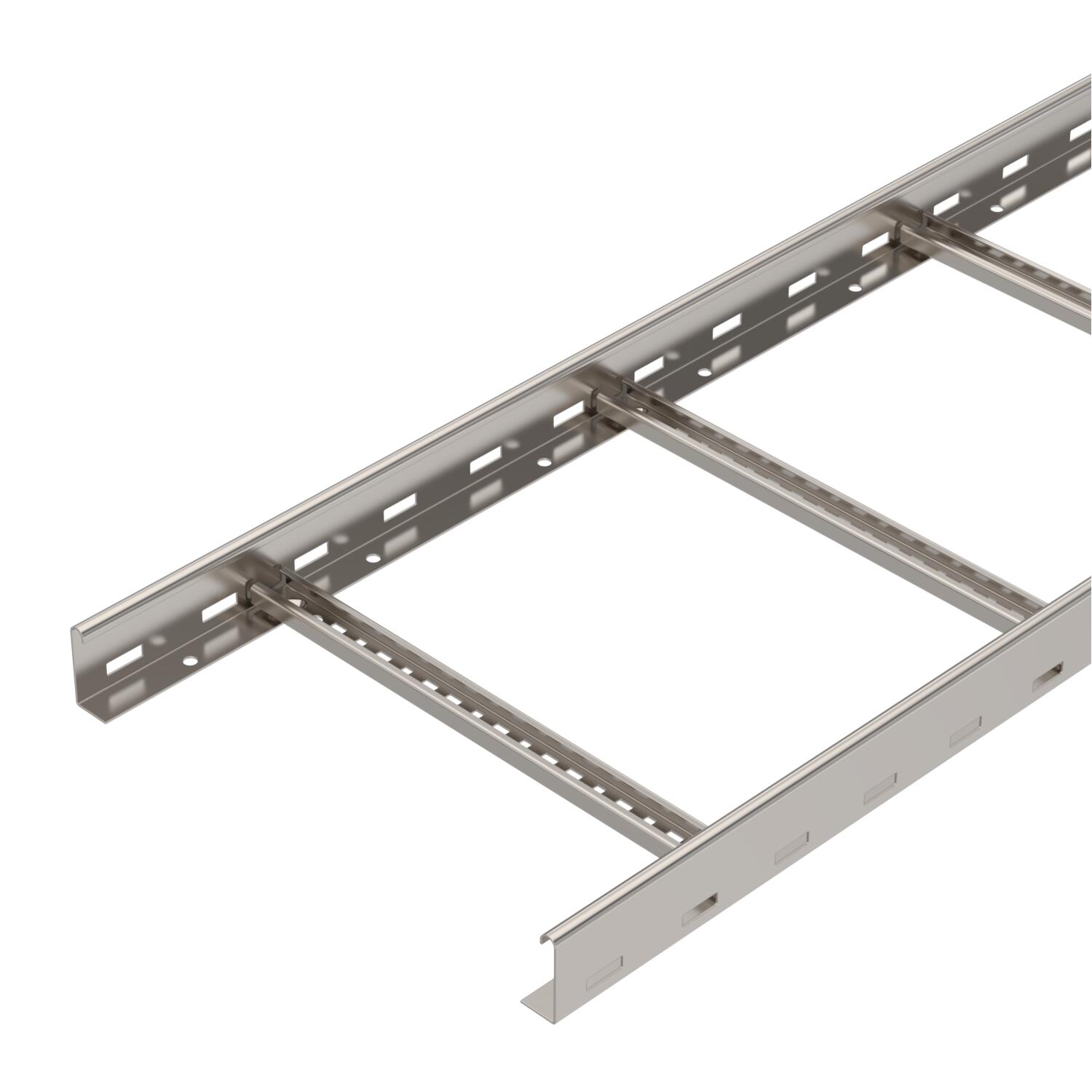

Kabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	nehrdzavejúca oceľ
Hrúbka bočnice	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	áno
Odstup priečok	300 mm
Povrch	lesklá, dodatočne upravená
Produktová séria	Řada LCIS
Rozmer	60x400x6000

Upevnenie priečky	zvárané
Úžitkový prierez	160 cm²
Úžitkový prierez	16000 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

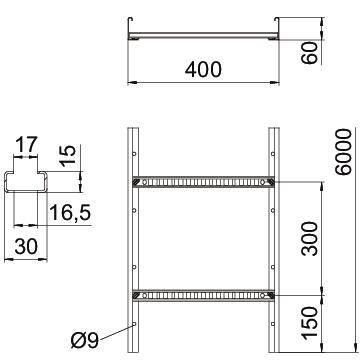

Rozmery

Dĺžka	6000 mm
Rozmer B	400 mm
Rozmer štrbiny priečky	16,50

Šírka	400 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3,3 kN/m
Vzdialenosť podpier 2,0 m	2 kN/m
Vzdialenosť podpier 2,5 m	1,3 kN/m
Vzdialenosť podpier 3,0 m	1 kN/m

Vzdialenosť podpier 3,5 m	0,78 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	15,9118 kg CO2e / 1 meter
CO₂ Footprint (GWP)	15,9118 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LCIS 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	nie	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	nie	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	nie	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	nie	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	nie	6207260	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko nedierované A2	DRLU 300 A2	6052834	m	3 m
Podélná spojka A2	LVG 60 A2	6208846	Kus	10 Kus
Úhlová spojka 60 A2	LWVG 60 A2	6208898	Kus	10 Kus
Kloubová spojka A2	LGVG 60 A2	6208947	Kus	10 Kus
90° oblouk 60 A2	LB 90 640 R3 A2	6225086	Kus	1 Kus

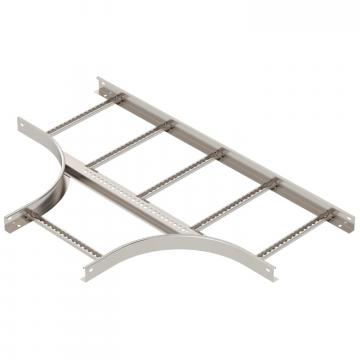

Díl T 60 A2	LT 640 R3 A2	6225254	Kus	1 Kus
Prvek s kloubovým obloukem 60 A2	LGBE 640 A2	6225464	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Příchytka A2	LAS 60 A2	6221386	Kus	10 Kus
Deliaca stena 45 A2	TSG 45 A2	6062025	m	3 m
Odbočný plech A2	LAB 40 A2	7164033	Kus	1 Kus
Vkládací plech A2	ELB-L40 A2	6103622	m	3 m
