Kabelový žebřík LCIS 60, 3 m C30 FS 3000 | 600 | 1,5 | nie

Kabelový žebřík LCIS 60, 3 m C30 FS

Výr. č. 6209618 | EAN 4012196487615

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

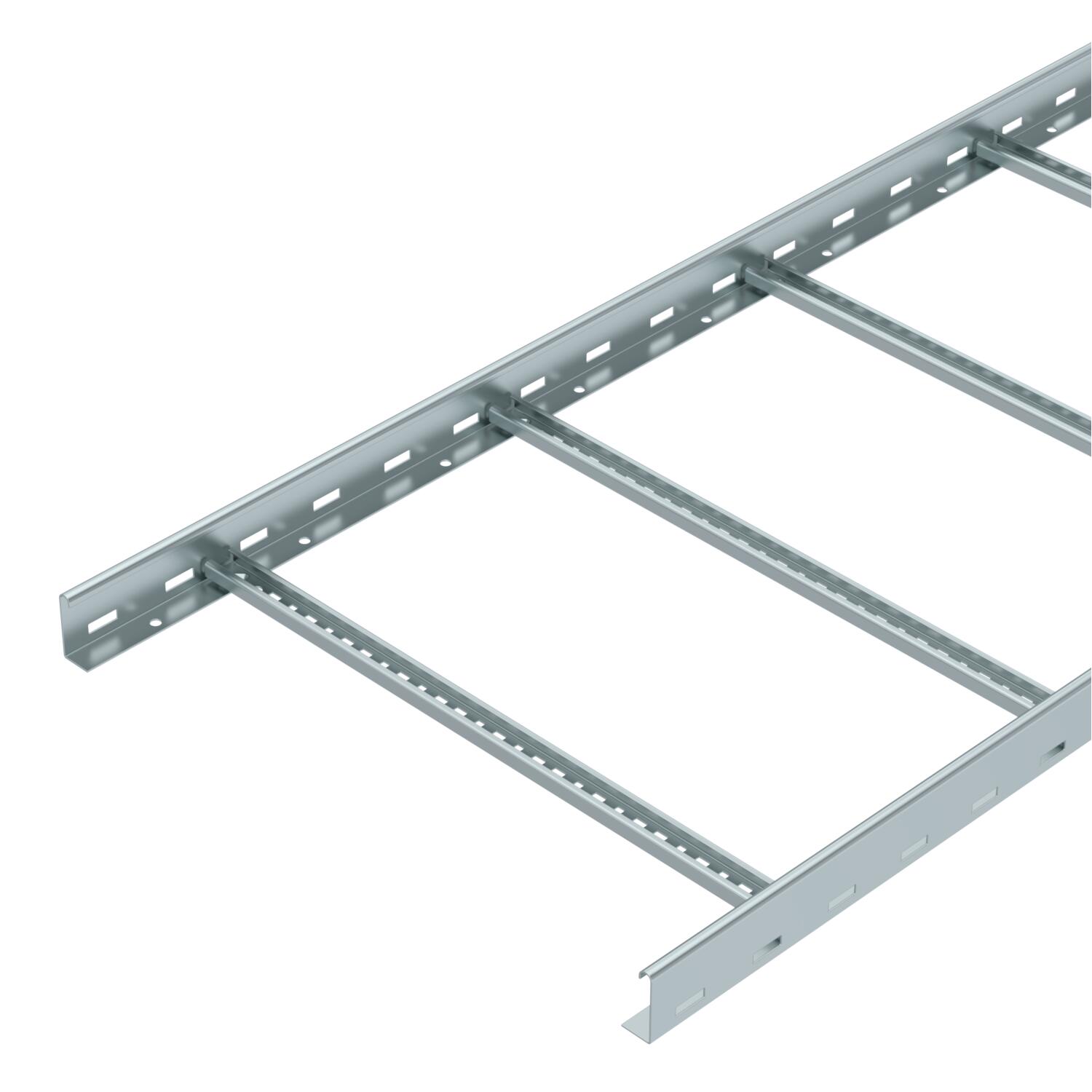

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ BS-H....
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	pásovo zinkované
Produktová séria	Řada LCIS
Rozmer	60x600x3000

Upevnenie priečky	zvárané
Úžitkový prierez	240 cm²
Úžitkový prierez	24000 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

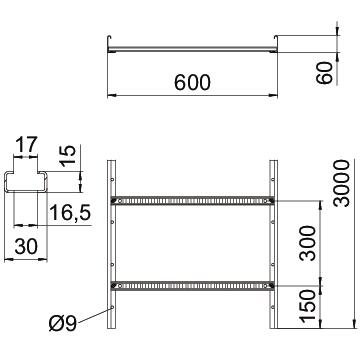

Rozmery

Dĺžka	3000 mm
Rozmer B	600 mm
Rozmer štrbiny priečky	17,00

Šírka	600 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3,3 kN/m
Vzdialenosť podpier 2,0 m	2 kN/m
Vzdialenosť podpier 2,5 m	1,3 kN/m
Vzdialenosť podpier 3,0 m	1 kN/m

Vzdialenosť podpier 3,5 m	0,78 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m
Vzdialenosť podpier 4,5 m	0,3 kN/m
Vzdialenosť podpier 5,0 m	0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	8,7106 kg CO2e / 1 meter
CO₂ Footprint (GWP)	8,7106 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LCIS 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	nie	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	nie	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	nie	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	nie	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	nie	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	nie	6209618	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FS	DRL 600 FS	6052606	m	3 m
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus
Úhlová spojka 60 FS	LWVG 60 FS	6208895	Kus	10 Kus
Kloubová spojka FS	LGVG 60 FS	6208941	Kus	10 Kus
Multifunkční spojka FS	LMFV 660 FS	6225718	Kus	1 Kus
90° oblouk 60 FS	LB 90 660 R3 FS	6225050	Kus	1 Kus
Díl T 60 FS	LT 660 R3 FS	6225218	Kus	1 Kus
Vestavný odbočný díl 60 FS	LAA 660 R3 FS	6225858	Kus	1 Kus
Prvek s kloubovým obloukem 60 FS	LGBE 660 FS	6225458	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Příchytka FS	LAS 60 FS	6221351	Kus	10 Kus
Deliaca stena 45 FS	TSG 45 FS	6062033	m	3 m
Rohový plech FS	LEB 25 FS	6221203	Kus	1 Kus
Rohový plech FS	LEB 50 FS	6221246	Kus	1 Kus
Vkládací plech FS	ELB-L 60 FS	6103332	m	3 m
