Kabelový žebřík LCIS 110, 6 m C30 FT 6000 | 500 | 1,5 | nie

Kabelový žebřík LCIS 110, 6 m C30 FT

Výr. č. 6209826 | EAN 4012196431663

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Produktová séria	Řada LCIS
Rozmer	110x500x6000

Upevnenie priečky	zvárané
Úžitkový prierez	45000 mm²
Úžitkový prierez	450 cm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	6000 mm
Rozmer B	500 mm
Rozmer štrbiny priečky	16,50

Šírka	500 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 2,0 m	3 kN/m
Vzdialenosť podpier 2,5 m	2 kN/m
Vzdialenosť podpier 3,0 m	1,4 kN/m
Vzdialenosť podpier 3,5 m	1,05 kN/m

Vzdialenosť podpier 4,0 m	0,8 kN/m
Vzdialenosť podpier 4,5 m	0,7 kN/m
Vzdialenosť podpier 5,0 m	0,65 kN/m
Vzdialenosť podpier 6,0 m	0,35 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	10,5408 kg CO2e / 1 meter
CO₂ Footprint (GWP)	10,5408 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu LCIS 110

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	nie	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	nie	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	nie	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	nie	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	nie	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	nie	6209828	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 500 FT	6051448	m	3 m
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus
Kloubová spojka FT	LGVG 110 FT	6216653	Kus	10 Kus
Multifunkční spojka FT	LMFV 1150 FT	6225778	Kus	1 Kus
90° oblouk 110 FT	LB 90 1150 R3 FT	6225150	Kus	1 Kus

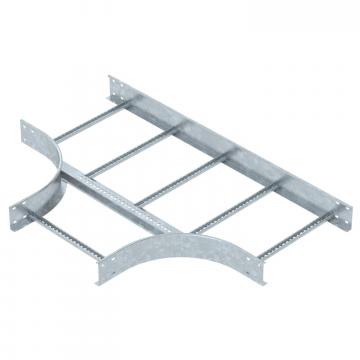

Díl T 110 FT	LT 1150 R3 FT	6225318	Kus	1 Kus

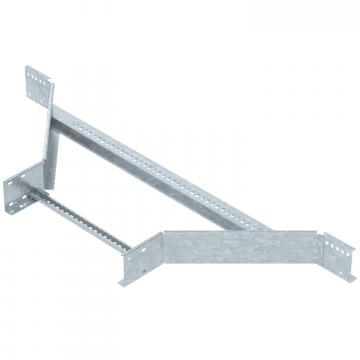

Vestavný odbočný díl 110 FT	LAA 1150 R3 FT	6225938	Kus	1 Kus
Prvek s kloubovým obloukem 110 FT	LGBE 1150 FT	6225518	Kus	1 Kus
Ochranný kryt	SKH 110 OR	6222553	Pár	20 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 110 FT	6221424	Kus	10 Kus
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 50 FT	6220460	Kus	1 Kus
Vkládací plech DD	ELB-L 50 DD	6103364	m	3 m
