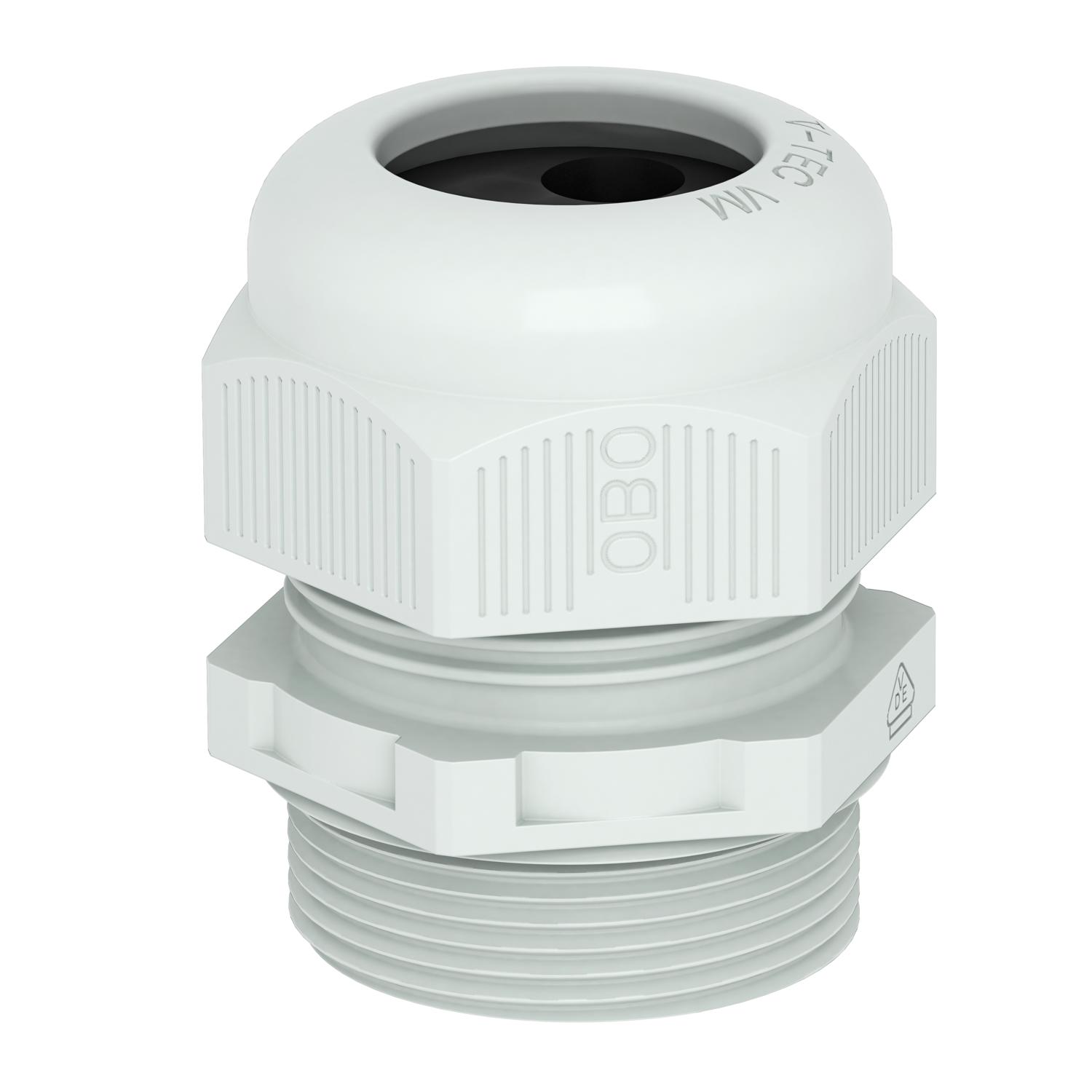

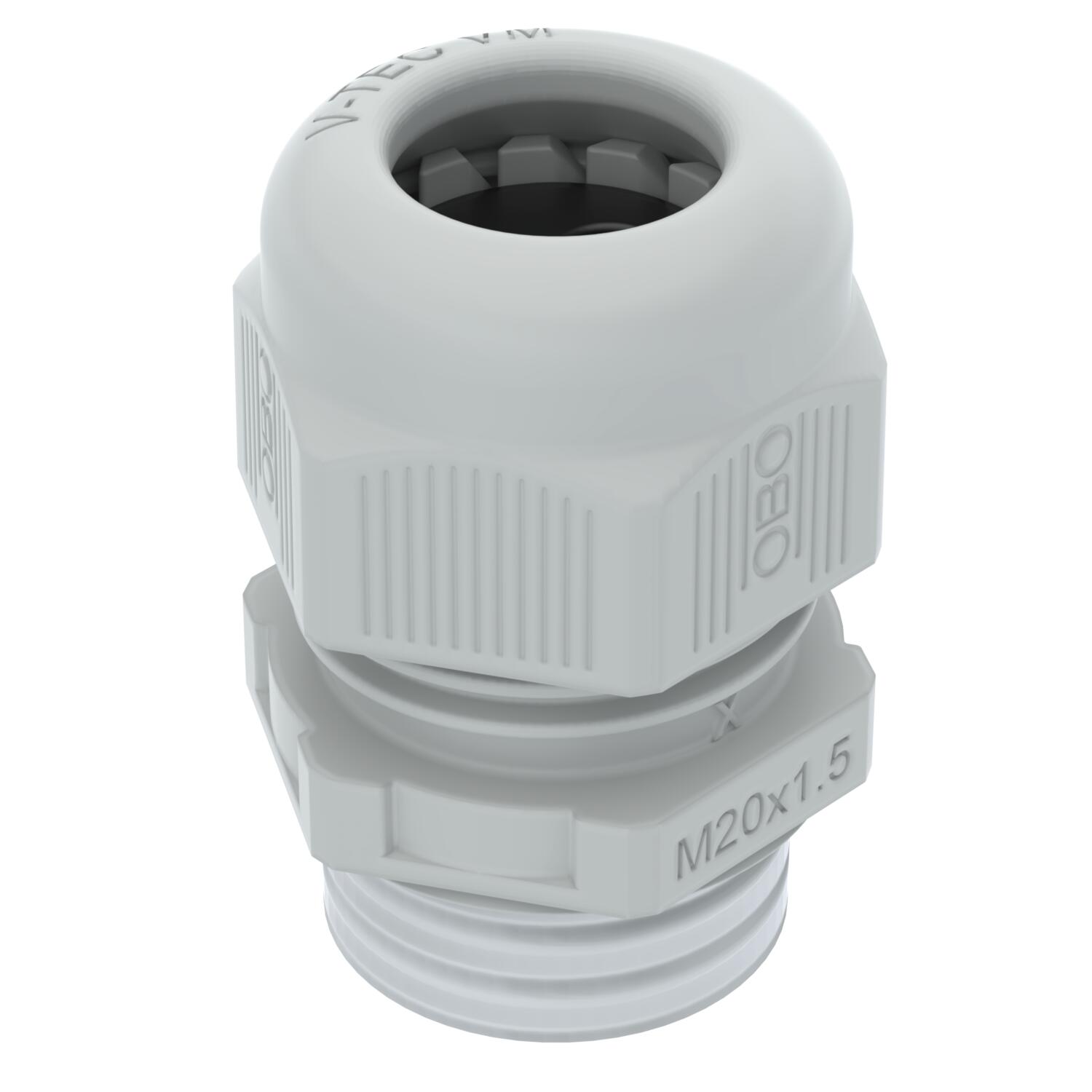

Kabelová vývodka, metrický závit s vícenásobnou těsnicí vložkou, světle šedá
Výr. č. 2022110 | EAN 4012195896517
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

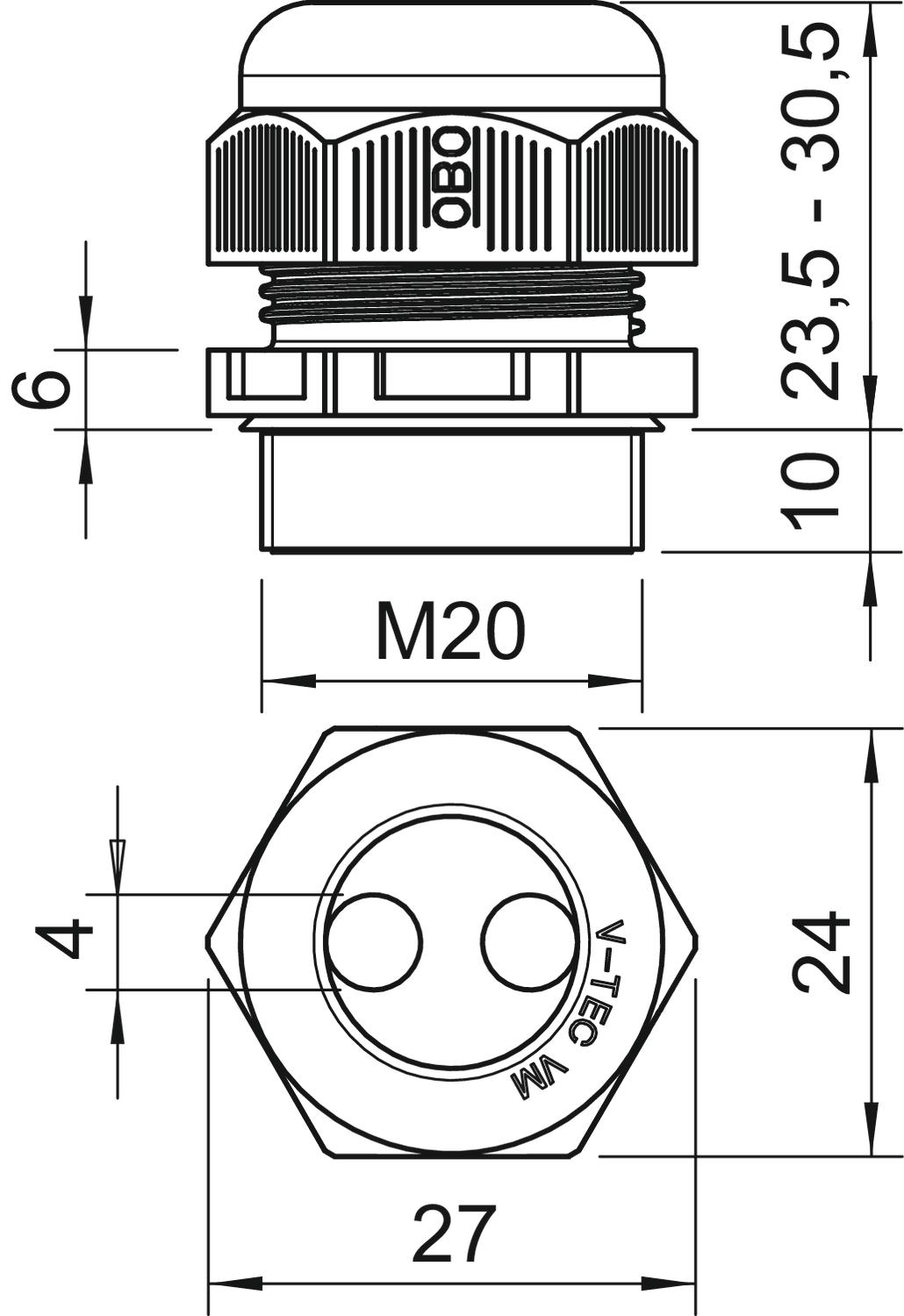

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,054 kg CO2e / 1 Kus Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Počet otvorov 2 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer D 4 mm Rozmer E 27 mm Rozmer L max. 30,5 mm Rozmer L min. 23,5 mm Rozmer L1 10 mm Rozmer L2 6 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 24 Viacnásobná tesniaca vložka áno Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, světle šedá
116 M20 LGR PA 2048922 100 Kus - Na stiahnutie
-
List technických údajov V-TEC VM20 2x4 / 2022110 , 0.34MB , pdfEÚ Vyhlásenie o zhode V-TEC VM20 2x4 / 2022110 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva V-TEC VM20 2x4 / 2022110 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM20 2x4 / 2022110 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM20 2x4 / 2022110 , 0.13MB , pdfSchválenie symbolov Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfSchválenie symbolov Certifikát UL V-TEC VM , 0.04MB , pdfNávod na montáž Uputstvo za montažu V-TEC VM.. ..x.. , 2.00MB , pdf
