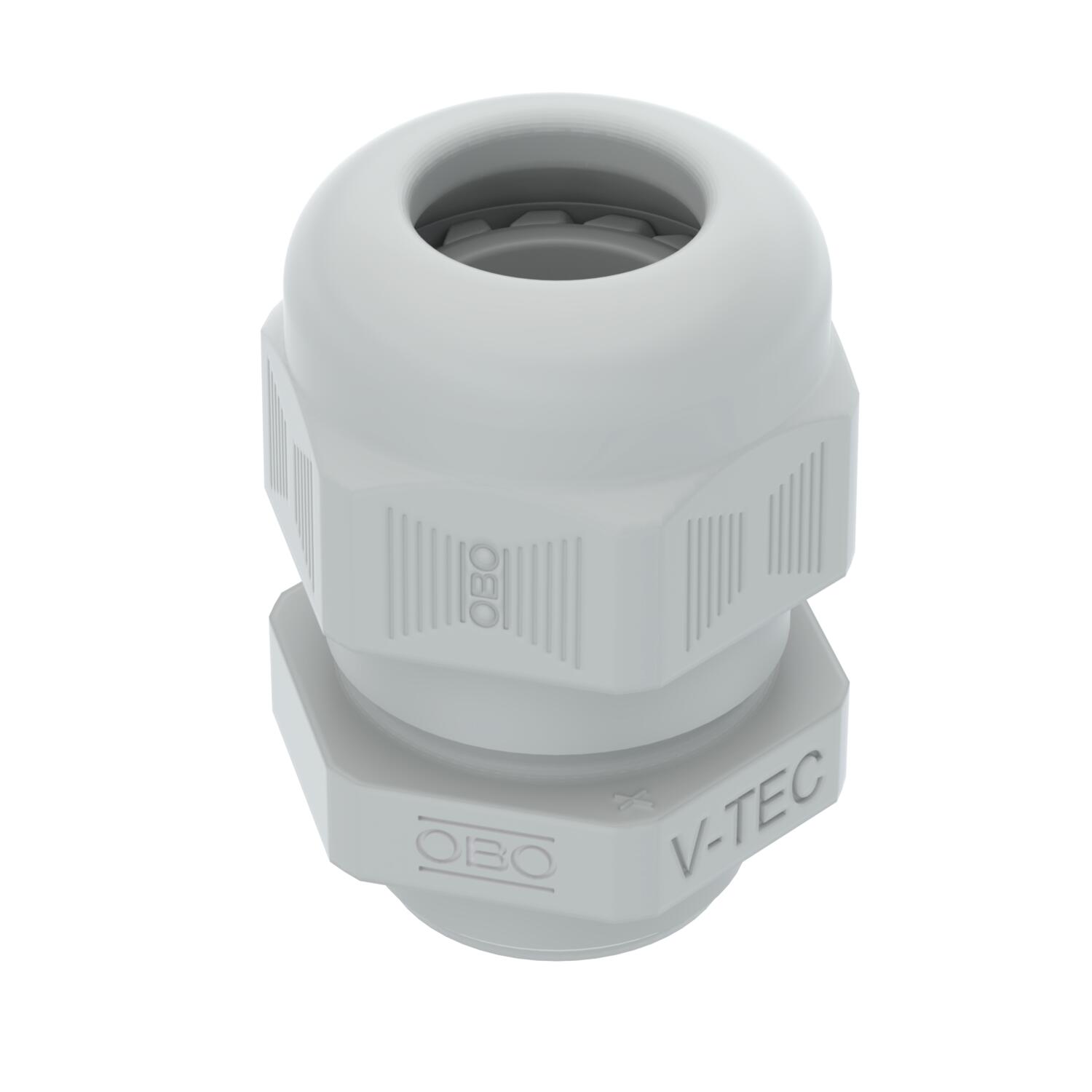

Kabelová vývodka, metrický závit krátký
Výr. č. 2024880 | EAN 4012195515050
- Popis produktu
-
Popis produktuKabelová vývodka s krátkým metrickým připojovacím závitem kloboučkového tvaru, vhodná pro odbočné krabice s metrickým připojovacím závitem. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z polychloroprénového/akrylnitrilbutadienového kaučuku. Na šroubení nastříknutý těsnicí břit, takže není nutné používat těsnicí kroužek na připojovacím závitu. Otestováno zkušebnou VDE podle normy EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod. Rozsah provozních teplot: -20 °C až +65 °C
Sloupec tabulky D: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

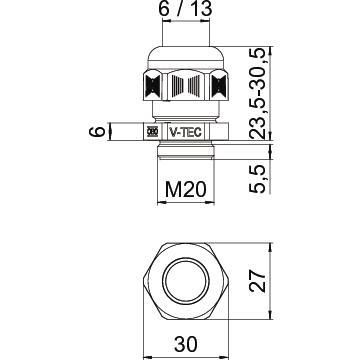

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0658 kg CO2e / 1 Kus Dĺžka závitu 7 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 14 mm Oblasť utesnenia D min. 7 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer L max. 33 mm Rozmer L min. 25 mm Rozmer L1 7 mm Rozmer L2 6 mm Rozmer L3 19 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 27 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
