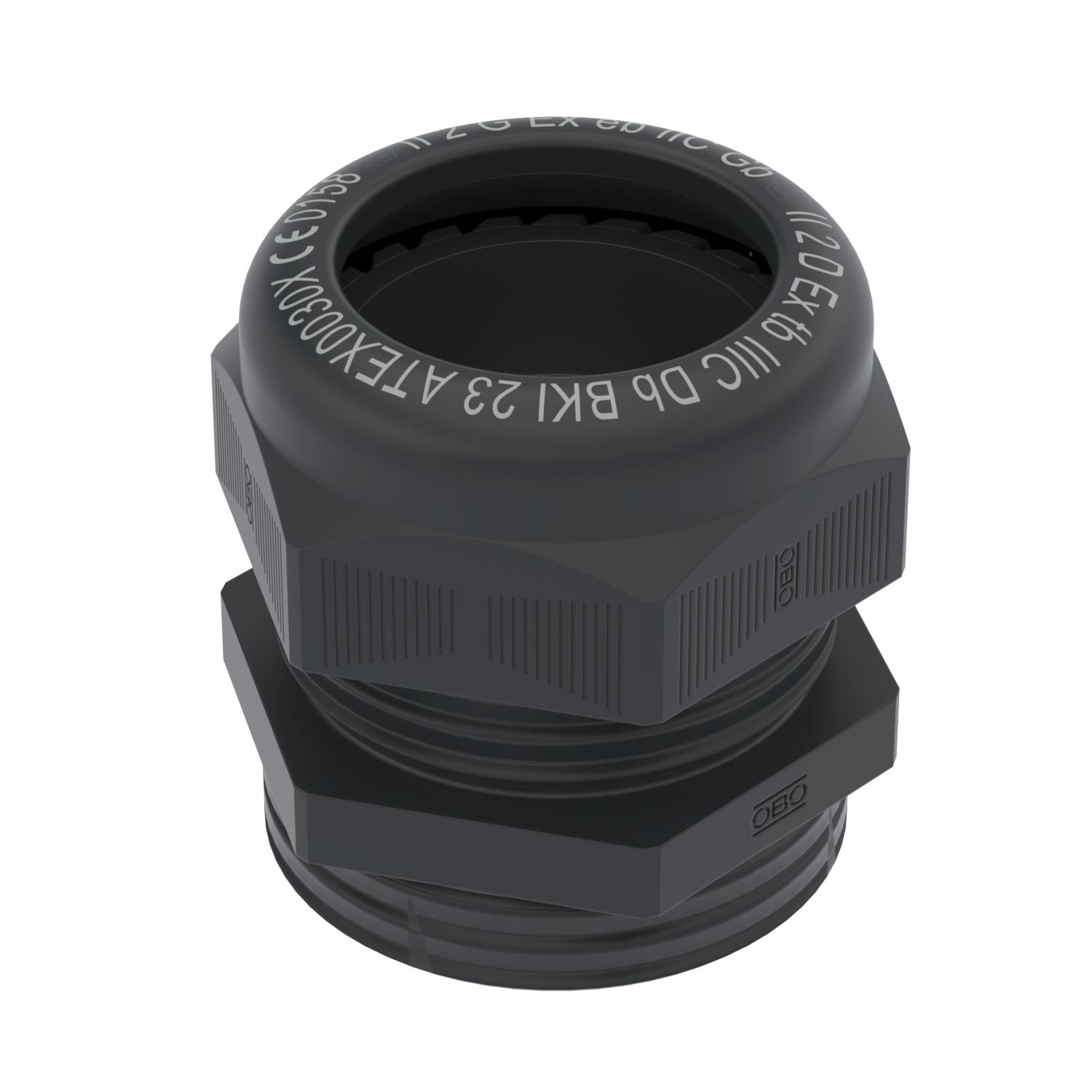

Kabelová vývodka EX, metrický závit, černá | | M63 x 1,5 | nie | čierna

Kabelová vývodka EX, metrický závit, černá

Výr. č. 2050382 | EAN 4012195373391

Výr. č. / Typ

Závit

Viacnásobná tesniaca vložka	nie

Farba	čierna

Popis produktu

Popis produktu

Kabelová vývodka s evropským schválením pro oblast přístrojů a ochranných systémů pro použití k určenému účelu v prostředích s nebezpečím výbuchu. Směrnice 94/9/EU
Číslo evropského schválení: PTB 99 ATEX 3112X a ... 3113X.
S metrickým připojovacím závitem dle normy IEC 423.
Robustní kabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost.
Těsnicí kroužek z chloroprénového/nitrilového kaučuku, nastříknuté těsnicí břity, proto není nutný těsnicí kroužek na připojovacím závitu, schváleno VDE.
Stupeň krytí IP 68 při 5 barech.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,4471 kg CO2e / 1 Kus
Dĺžka závitu	14 mm
Druh tesnenia	Tesniaci krúžok
Druh závitu	metrický
Farba	čierna
Materiál	Polyamid
Menovitá veľkosť závitu	63
Možnosť odľahčenia od ťahu	nie
Nárazuvzdorný	nie
Nestabilný uťahovací moment	22 Nm
Oblasť utesnenia D max.	44 mm
Oblasť utesnenia D min.	36 mm
Ochrana proti ohybu	nie
pre zónu Ex	yes
pre zónu Ex plyn	1, 2
pre zónu Ex prach	21, 22
Priechodka pre plochý kábel	nie

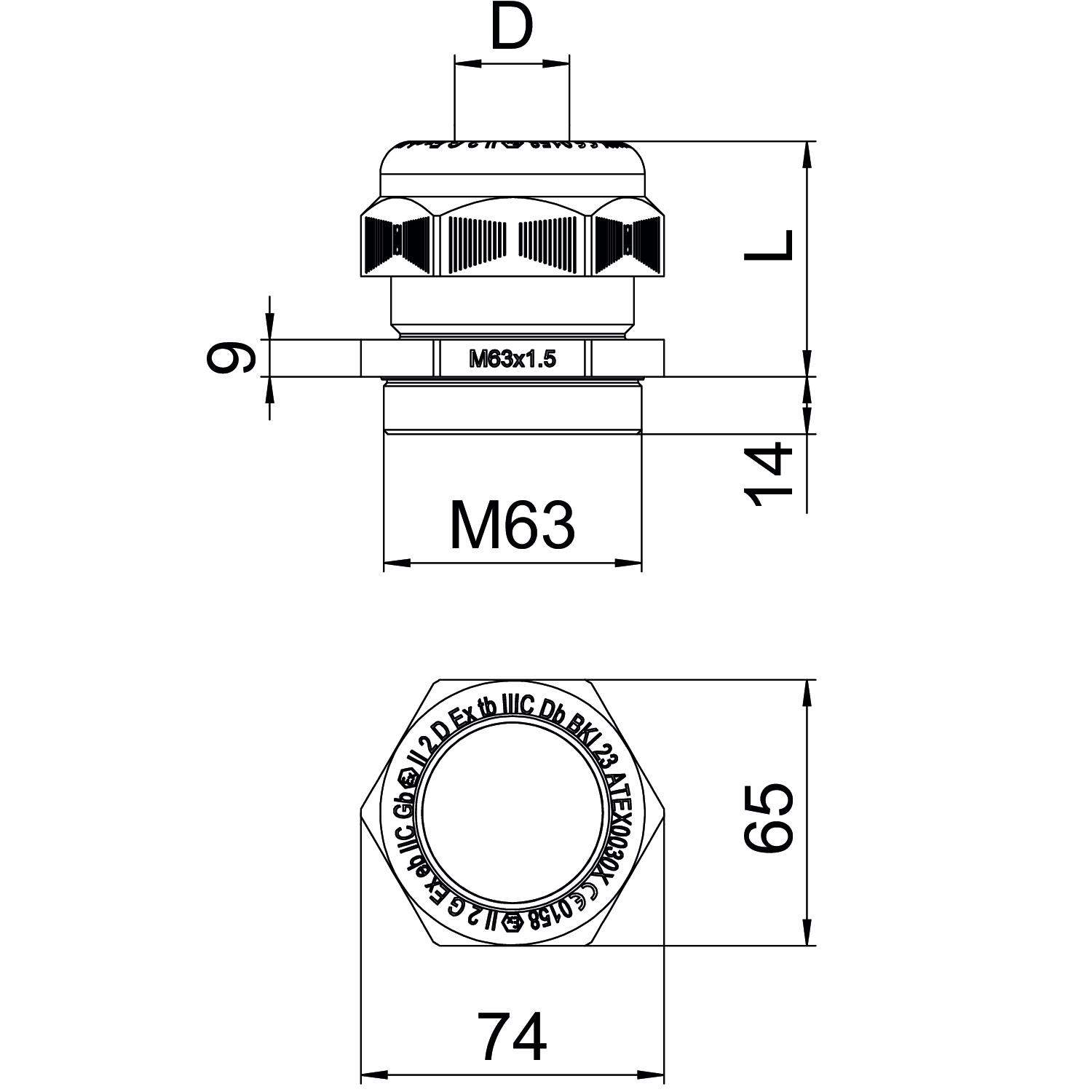

Rozmer	M63

Rozmer E	74 mm
Rozmer G	M63 mm
Rozmer L max.	58 mm
Rozmer L min.	42 mm
Rozmer L1	14 mm
Rozmer L2	9 mm
Rozpojiteľný skrutkový spoj	nie
S kontramaticou	nie
s ochranou proti výbuchu	áno
Šesťhran rozmer cez hrany	74 mm
Stúpanie závitu	1,5 mm
Stupeň krytia	IP68
Teplotný rozsah použitia max.	65 °C
Teplotný rozsah použitia min.	-20 °C
Veľkosť kľúča	65
Viacnásobná tesniaca vložka	nie
Vyhotovenie	rovný
Vystužený skleným vláknom	nie
Závit	M63 x 1,5

Všetky typy

Všetky typy

Typ	Závit	Viacnásobná tesniaca vložka	Farba	Výr. č.	Množstvo	najm. PJ
VTEC EX M16 SW	M16 x 1,5	nie	čierna	2050315	Kus	50 Kus
VTEC EX M20 SW	M20 x 1,5	nie	čierna	2050323	Kus	50 Kus
VTEC EX M25 SW	M25 x 1,5	nie	čierna	2050331	Kus	25 Kus
VTEC EX M32 SW	M32 x 1,5	nie	čierna	2050358	Kus	20 Kus
VTEC EX M40 SW	M40 x 1,5	nie	čierna	2050366	Kus	10 Kus
VTEC EX M50 SW	M50 x 1,5	nie	čierna	2050374	Kus	5 Kus
VTEC EX M63 SW	M63 x 1,5	nie	čierna	2050382	Kus	5 Kus
