Jemná ochrana pro čtyřžilové IT systémy s konektory RJ-45 4 | Jemná ochrana, 4 žíly, stínění | | 6 | RJ45

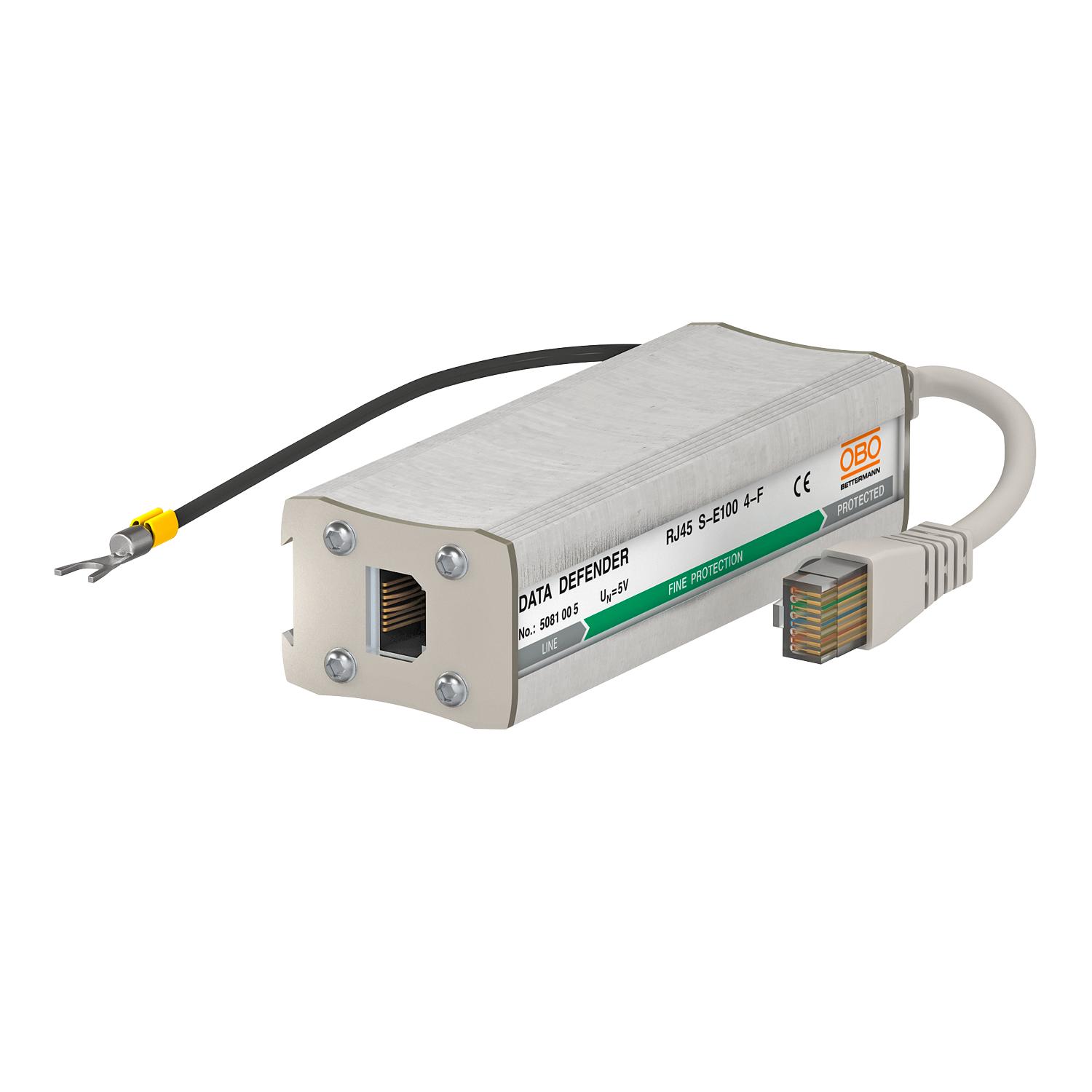

Jemná ochrana pro čtyřžilové IT systémy s konektory RJ-45

Výr. č. 5081005 | EAN 4012196415762

Výr. č. / Typ

Počet pólov	4

Vyhotovenie

Najvyššie trvalé napätie DC

Zásuvný systém	RJ45

Popis produktu

Popis produktu

Přístroj pro ochranu datových vedení systémů informační techniky

• V hliníkovém pouzdře
• Konektor RJ-45
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-45
• Jednoduchá montáž prostřednictvím zásuvkového adaptéru
• Dvojstupňový ochranný obvod
• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)

Použití: Kroucená dvojlinka, řídicí obvody, komunikační vedení RJ-45

Technické údaje

Technické údaje

Celkový zvodový prúd (8/20)	2,5 kA
Channel performance Ansi/EA	CAT 5e
Channel performance ISO/IEC	Class E
CO2 stopa (GWP) od kolísky po bránu	1,4923 kg CO2e / 1 Kus
Hraničný kmitočet	100 MHz
Izolačný odpor	>500 MΩ
Kapacita (žila-zem)	<20 pF
Kapacita (žila-žila)	<50 pF
Kategorie	Typ 2+3/C2+C1
LPZ	2→3
Menovitý zaťažovací prúd AC	0,7 A
Menovitý zaťažovací prúd DC	1 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	4,2 V
Najvyššie trvalé napätie DC	6 V
Ochranná úroveň žila – zem	<750 V
Ochranná úroveň žila – žila	<40 V

Odolnosť proti rázovému prúdu žila – zem	C1: 1 kV / 0,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 1 kV / 0,5 kA (8/20µs)
Počet pólov	4
Pripojenie tienenia	áno
Rozmer	6.2V
Signalizácie na prístroji	bez
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda II+III/C2+C1
Stupeň krytia	IP40
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	nepriamy
Uzemnenie prostredníctvom:	Prípojné vedenie
Vložené tienenie (Insertion loss)	≤3 dB
Vyhotovenie	Jemná ochrana, 4 žíly, stínění
Zásuvný systém	RJ45

Všetky typy

Všetky typy

Typ	Počet pólov	Vyhotovenie	Najvyššie trvalé napätie DC	Zásuvný systém	Výr. č.	Množstvo	najm. PJ
RJ45 S-E100 4-B	4	Základní ochrana, 4 žíly, stínění	170 V	RJ45	5081001	Kus	1 Kus
RJ45 S-E100 4-F	4	Jemná ochrana, 4 žíly, stínění	6 V	RJ45	5081005	Kus	1 Kus
