Fotovoltaický blok se čtyřmi pojistkami 10 A IP65

Fotovoltaický blok se čtyřmi pojistkami 10 A

Výr. č. 5088651 | EAN 4012195780717

Výr. č. / Typ

Stupeň krytia	IP65

Popis produktu

Popis produktu

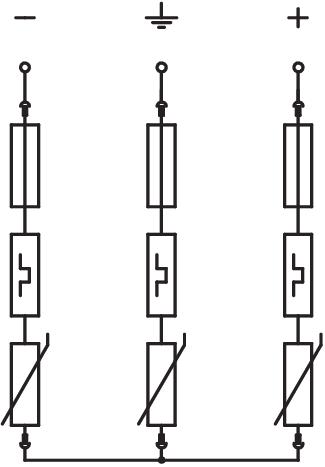

Systémové řešení s FV pojistkami pro FV střídače s 1 MPP trackerem

• Y obvod odolný proti chybám podle ČSN 33 2000-7-712 (VDE 0100-712)
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max = 1000 V DC s V20-C/0-500PV)
• (+) póly chráněné 4 ks PV pojistek 10x38mm 10A, 1000V DC
• 4 (-) póly zapojené paralelně přes koncové body do 6 mm² v krytu, až 30 A DC na svorku

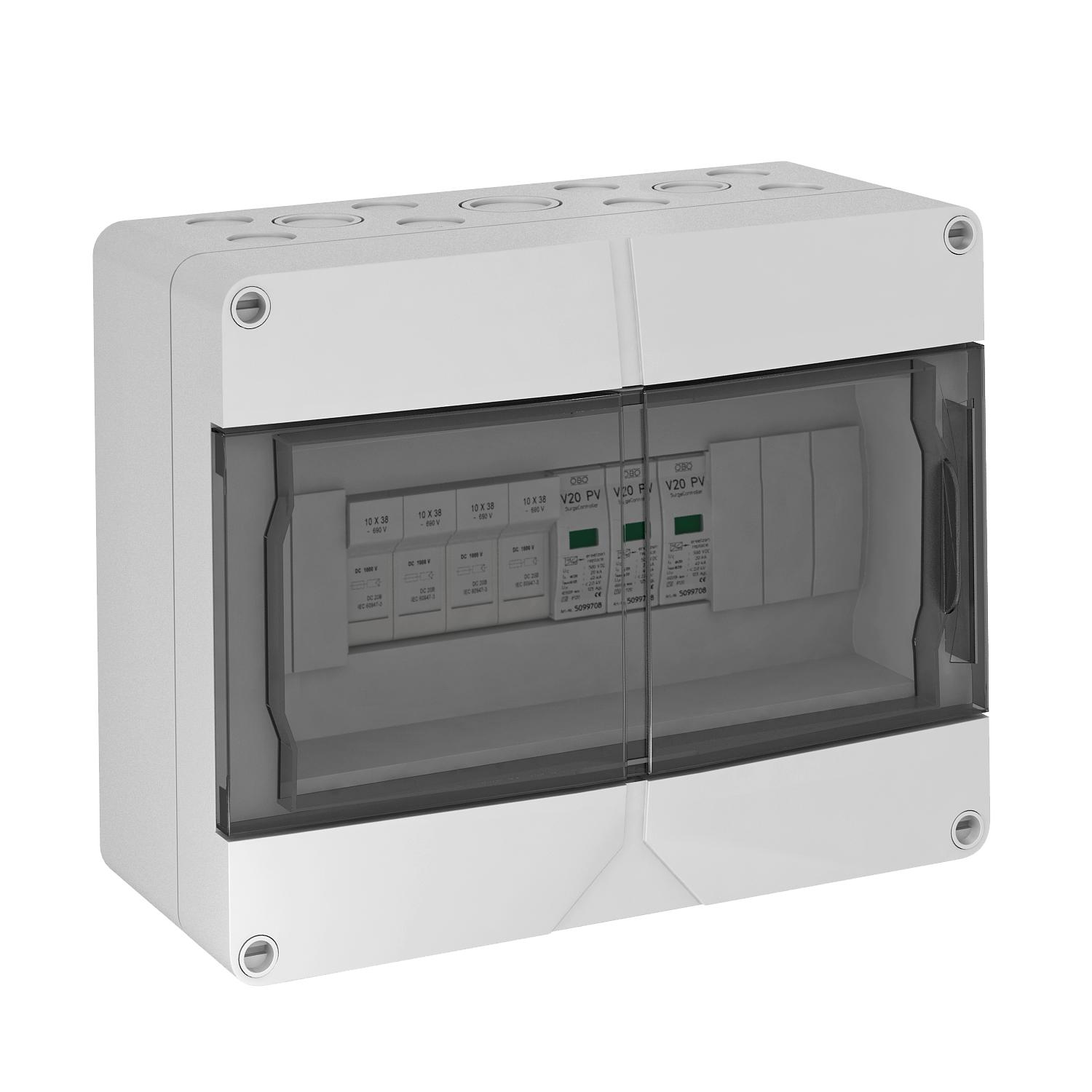

• Předmontované v polykarbonátovém pouzdře (IP65), odolné vůči UV záření a povětrnostním vlivům v chráněném venkovním prostředí, včetně sady kabelových průchodek

Pro DC ochranu střídače FV systémů

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	Tension spring terminal
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	2,3932 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Druh zavedenia	Skrutkový spoj
Entries per MPPT	4
Exits per MPPT	4
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie

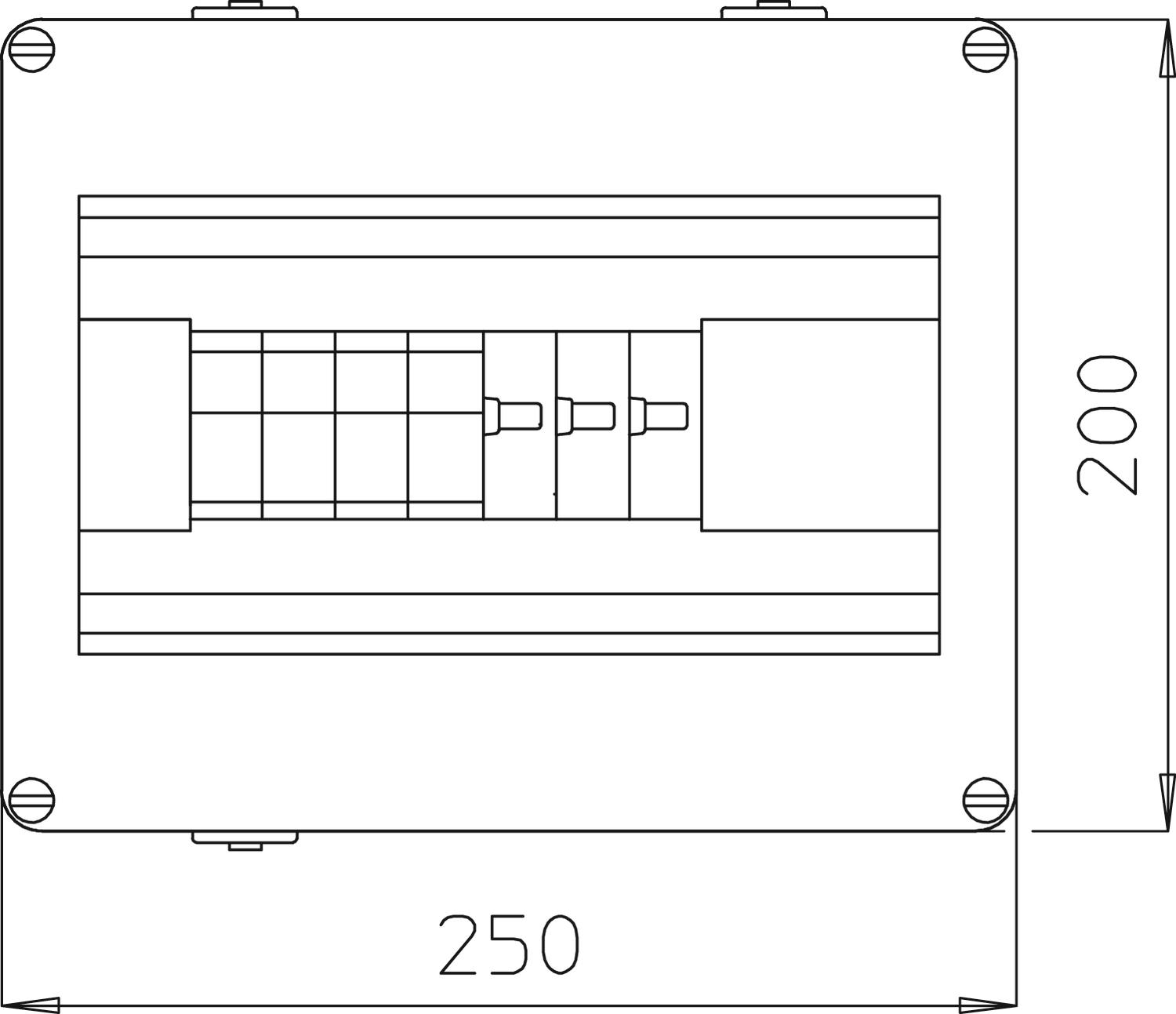

Hĺbka	122 mm
Istenie vetvy	1-pólový
Istenie vstupu	10 A
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	1→2
Max. vstupné napätie DC	1000 V
Max. vstupný prúd na vetvu	30 A

Max. Výstupný prúd	30 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie DC	1000 V
Number of MPPTs	1
Osadenie výkonovým odpojovačom	nie
Počet prívodov vedení	16
Počet vstupov	4
Počet vstupov vetvy	4
Pre veľkosť poistky	10x38 mm
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	6 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	0,5 mm²
Rozmer	1000V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP65
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Typ poistky	gPV (Celoplošná fotovoltická ochrana)
Vyhotovenie	Typ 2 v pouzdře s 4 FV pojistkami (10 A)
