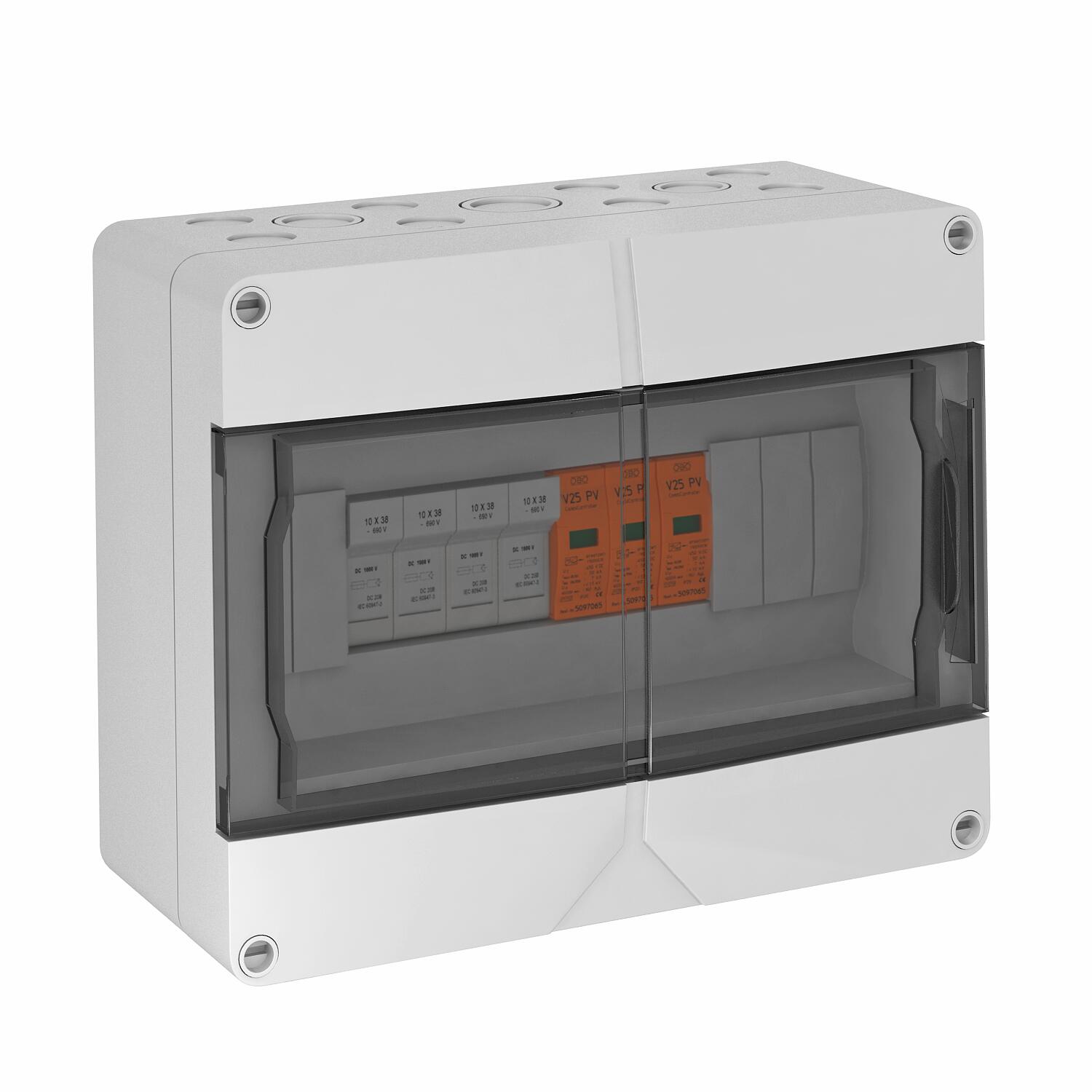

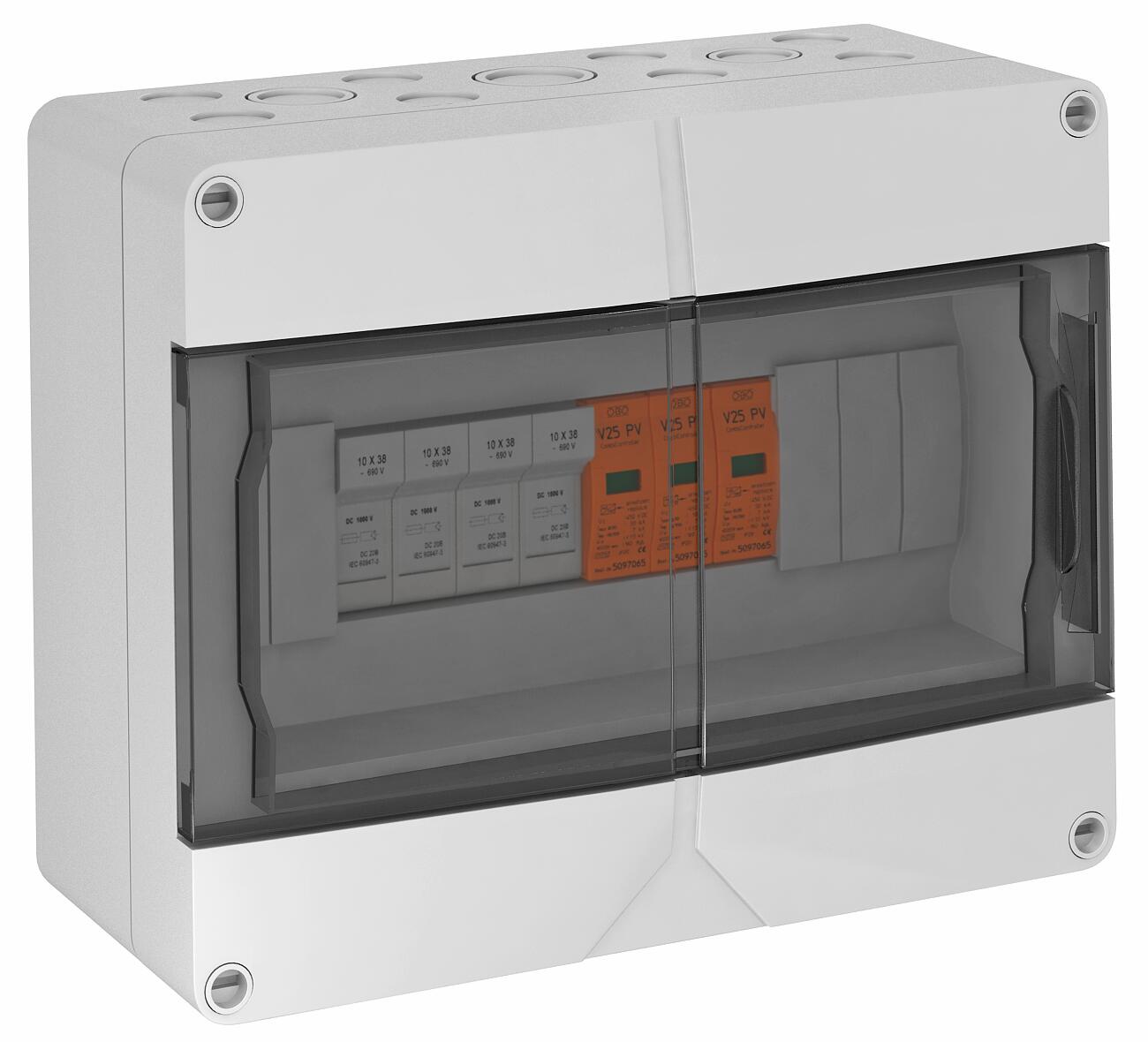

Fotovoltaická skříň s 4 držáky pojistek V25, 900 V IP65

Fotovoltaická skříň s 4 držáky pojistek V25, 900 V

Výr. č. 5088640 | EAN 4012196422654

Výr. č. / Typ	5088640 / VG-BC PV900KS4

Stupeň krytia	IP65

Popis produktu

Popis produktu

Systémové řešení s FV pojistkami (neosazeny) pro FV střídače s 1 MPP trackerem

• Zapojení Y odolné proti chybám dle ČSN 33 2000-7-712 (ČSN CLC/TS 50539-12)
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC V25-B+C/0-450PV)
• (+) póly chráněny 4 FV pojistkami 10 × 38 mm (neosazeny), 900 V DC
• 4 (-) póly s kontaktními místy v pouzdře do 6 mm², paralelní zapojení, až 30 A DC na každé svorce
• Předem namontováno v polykarbonátovém pouzdře (IP65) odolném proti ultrafialovému záření a vhodném pro použití ve venkovním prostoru, vč. sady kabelových vývodek

K ochraně střídače FV zařízení na straně DC.

V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	Tension spring terminal
Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	2,6144 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Druh zavedenia	Skrutkový spoj
Entries per MPPT	4
Exits per MPPT	4
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie
Hĺbka	122 mm
Istenie vetvy	1-pólový
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	1→2
Max. vstupné napätie DC	900 V
Max. vstupný prúd na vetvu	30 A

Max. Výstupný prúd	30 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	900 V
Number of MPPTs	1
Osadenie výkonovým odpojovačom	nie
Počet prívodov vedení	16
Počet vstupov	4
Počet vstupov vetvy	4
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	6 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	0,5 mm²
Rozmer	900V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP65
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Typ poistky	gPV (Celoplošná fotovoltická ochrana)
Vyhotovenie	Typ 1 + 2 v pouzdře s držákem pojistek (neosazeno)
