FireBox T100 s násuvnými tesneniami, jednoduché svorky 136x102x57 | 10 | IP66 | oranžová; RAL 2003

FireBox T100 s násuvnými tesneniami, jednoduché svorky

Výr. č. 7205740 | EAN 4012196812325

Výr. č. / Typ

Svetlé vnútorné rozmery

Počet vstupov káblov

Stupeň krytia	IP66

Farba	oranžová; RAL 2003

Popis produktu

Popis produktu

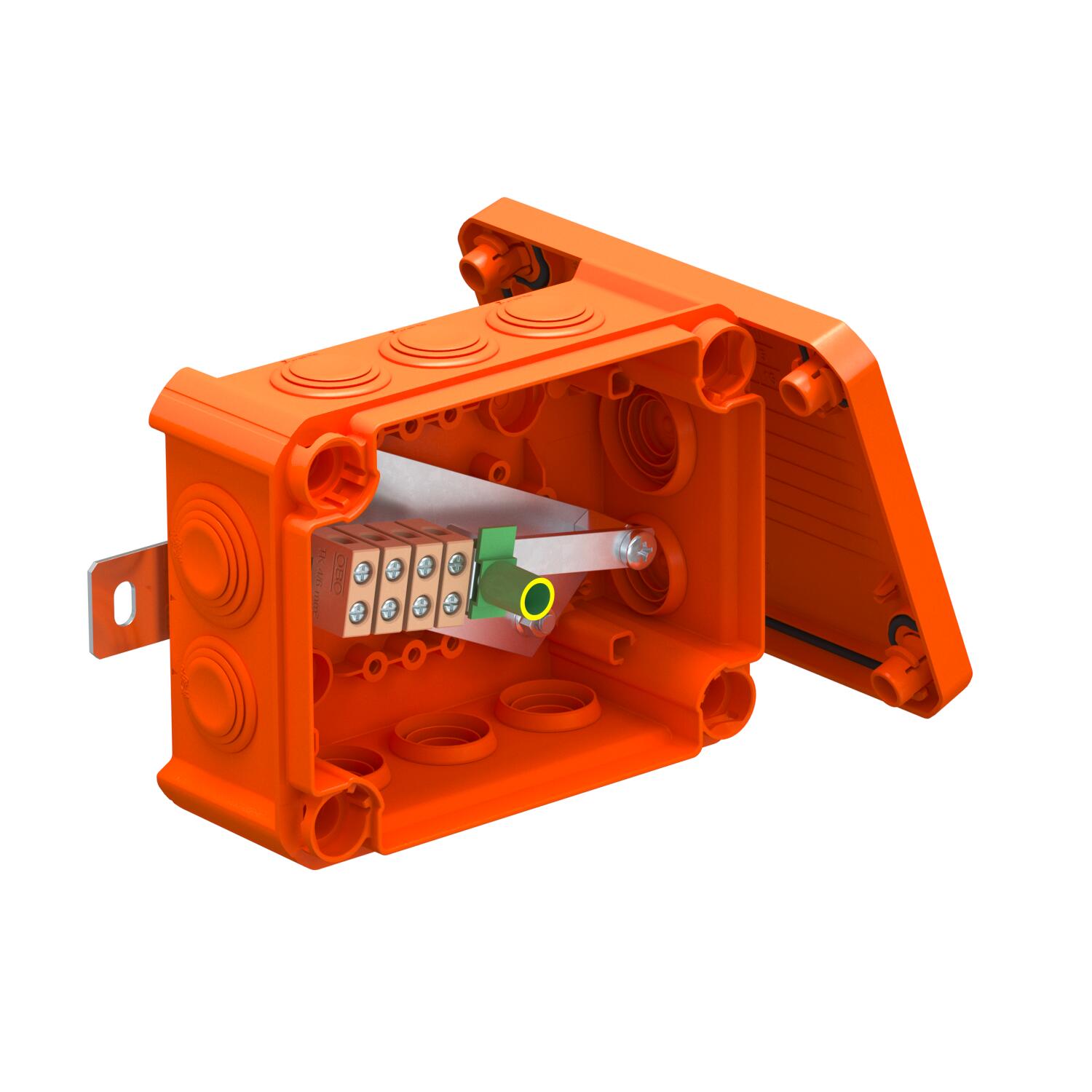

Spojovacia krabica s mäkkými násuvnými tesneniami. Dostatočný priestor na kabeláž vďaka diagonálne umiestnenej pripájacej jednotke s kompletne predmontovanými keramickými svorkami odolnými voči vysokým teplotám. Zeleno-žlto označená ochranná svorka. Upevnenie na dobre prístupných vonkajších sponách. Schválené pre káblové systémy so zachovaním elektrickej funkčnosti podľa normy DIN 4102 časť 12 s triedami E30, E60 a E90. Keramické svorky boli preskúšané podľa normy DIN EN 60998-2-1:2004.

Vrátane 2 x skrutkových kotiev MMSplus P 6x35.

Technické údaje

Technické údaje

Bezhalogénový	áno
Druh vyhotovenia telesa	Stupňovitá membrána s možnosťou odrezania
Farba	oranžová; RAL 2003
Forma	pravouhlý
Jednotlivá svorka	4
Materiál	Polypropylén
Menovité izolačné napätie Ui	690 V
Menovité napätie	660 V
Menovitý prierez max.	6 mm²
Menovitý prierez min.	1,5 mm²
Možnosť montáže vedľa seba	nie
Nárazuvzdorný	nie
Ochranná svorka	1
Odolne voči poveternostným vplyvom	nie
Osadenie	Svorka
Počet svoriek	5
Počet vstupov káblov	10

pre zónu Ex	bez
pre zónu Ex plyn	bez
pre zónu Ex prach	bez
Priehľadné veko	nie
Produktová séria	FireBox, řada T
Rozmer	150x116x67
S možnosťou zaplombovania	nie
S tienením	nie
S vekom	áno
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Stupeň krytia	IP66
Upevnenie veka	priskrutkované
V zhode s ROHS	vyňať
Veko	nepriehľadná
Zachovanie funkčnosti	E 90
Zavedenie zozadu	nie

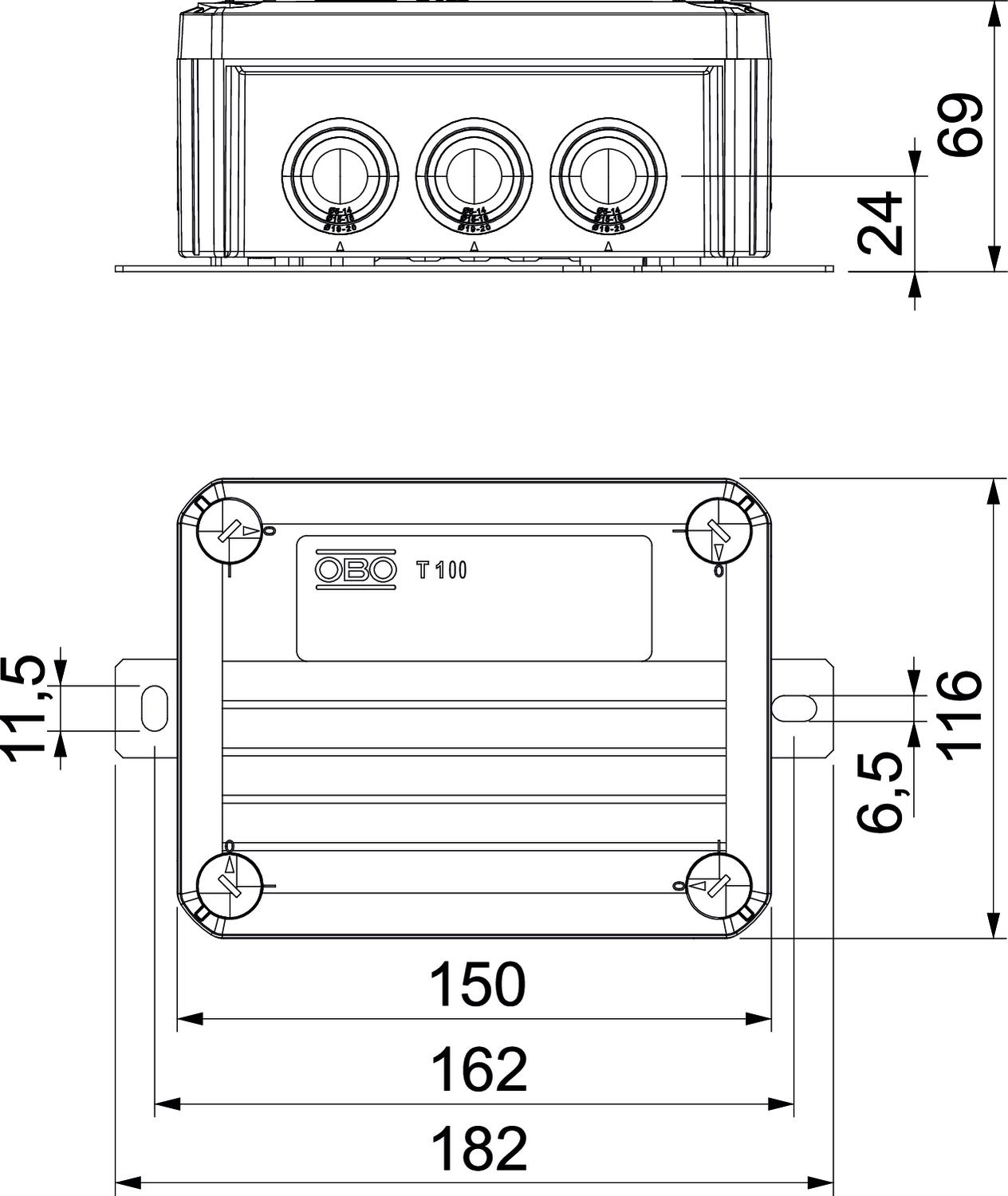

Rozmery

Dĺžka	150 mm
Rozmer B	116 mm
Rozmer H	67 mm
Rozmer L	150 mm
Rozmer L1	162 mm

Rozmer L2	182 mm
Šírka	116 mm
Svetlé vnútorné rozmery	136x102x57 mm
Výška	67 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	1,6182 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	1,6182 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Svetlé vnútorné rozmery	Počet vstupov káblov	Stupeň krytia	Farba	Výr. č.	Množstvo	najm. PJ
T100ED 06A	136x102x57 mm	10	IP66	oranžová; RAL 2003	7205740	Kus	1 Kus
T160ED 10A	176x135x67 mm	12	IP66	oranžová; RAL 2003	7205742	Kus	1 Kus
T250ED 16A	225x173x86 mm	-	IP66	oranžová; RAL 2003	7205744	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Držiak poistky pre FireBox rad T	TE-FH 520	7205570	Kus	1 Kus

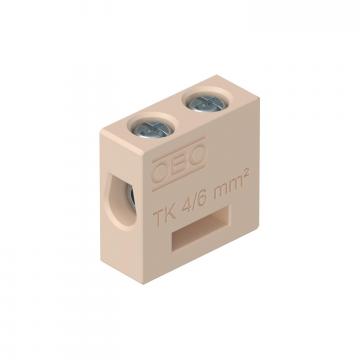

Keramická svorka, jednoduchá	TK 06	7205702	Kus	5 Kus

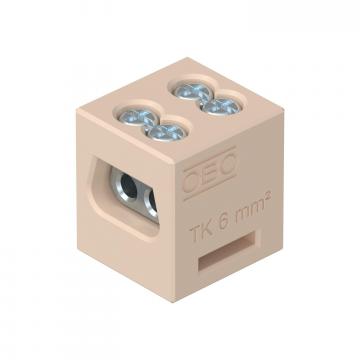

Keramická svorka, dvojitá	TK 06-2	7205703	Kus	5 Kus
Násuvné tesnenie pre FireBox rad T	EDK 25 OR	7205675	Kus	10 Kus
Násuvné tesnenie pre FireBox rad T	EDK 32 OR	7205677	Kus	10 Kus
Štítok s označením pre káblový systém	KS-E DE	7205423	Kus	10 Kus
