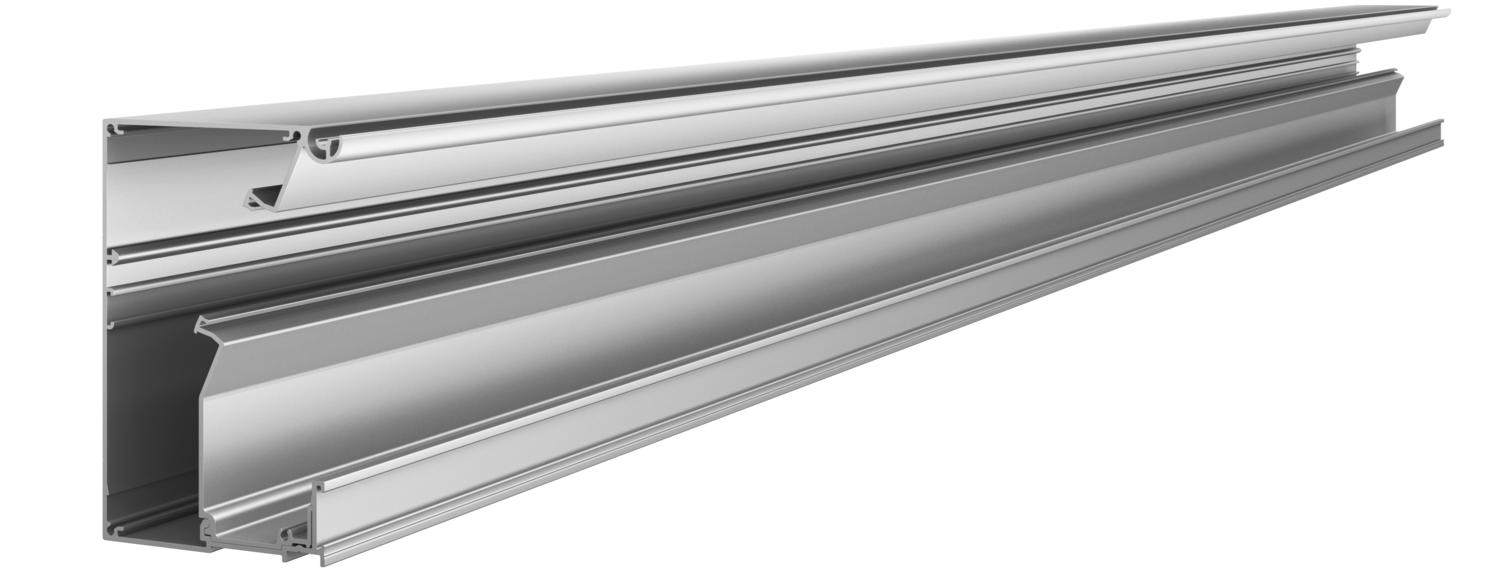

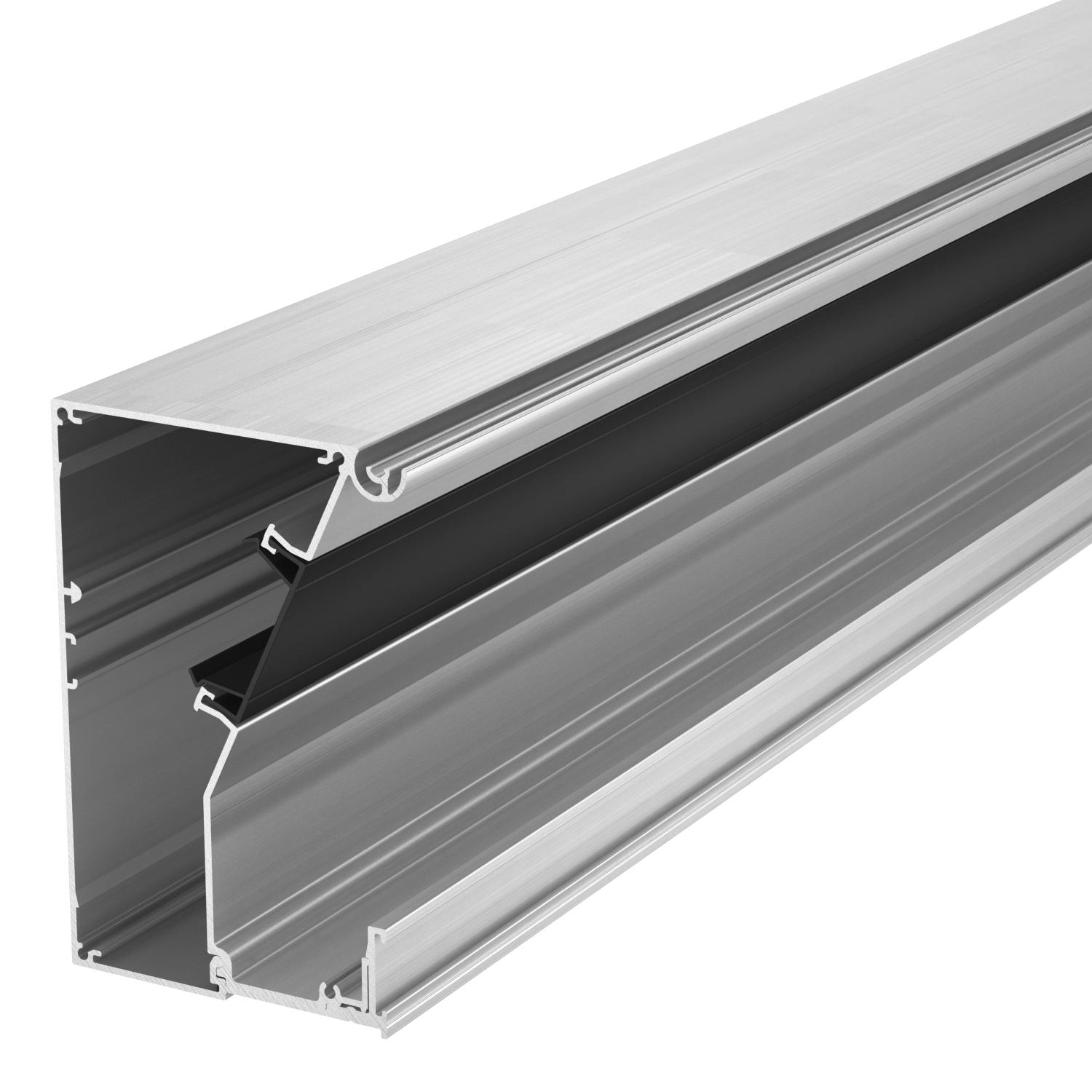

Designový kanál pro vestavbu přístrojů GAD 2000

Designový kanál pro vestavbu přístrojů GAD

Výr. č. 6115775 | EAN 4012195914075

Výr. č. / Typ	6115775 / GAD UEL

Dĺžka	2000 mm

Popis produktu

Popis produktu

Spodní díl k vytvoření designového kanálu pro vestavbu přístrojů řady GAD. Systémový otvor 45 mm pro upevnění spínacích přístrojů a zásuvek Modul 45 a odpovídajících vrchních dílů z PVC a hliníku řady Rapid 45. Spodní díl kanálu lze doplnit kryty v designu „Swing“, „Soft“ nebo „Style“. Bezpodmínečně nutné jsou adaptéry k uchycení vrchního dílu GAD OTA, které byste na trase kanálu měli naplánovat s maximálním rozestupem 50 cm. Mezi kryty kanálu je nutné vložit rozpěrku GAD OTD. 45mm systémový otvor je při dodání uzavřen černým vrchním dílem kanálu.

Standardní provedení z eloxovaného hliníku, různé dekory na dotázání.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	38,4047 kg CO2e / 1 meter
Dĺžka	2000 mm
Farba	hliníková
Horný diel dodaný	áno
Kanálová spojka	nie
Konštrukcia pravouhlá	áno
Materiál	Hliník
Montážne dierovanie na dne	nie
Ochranná fólia	áno
Počet horných dielov	1

Počet zásuvných deliacich stien	1
Povrch	eloxovaný

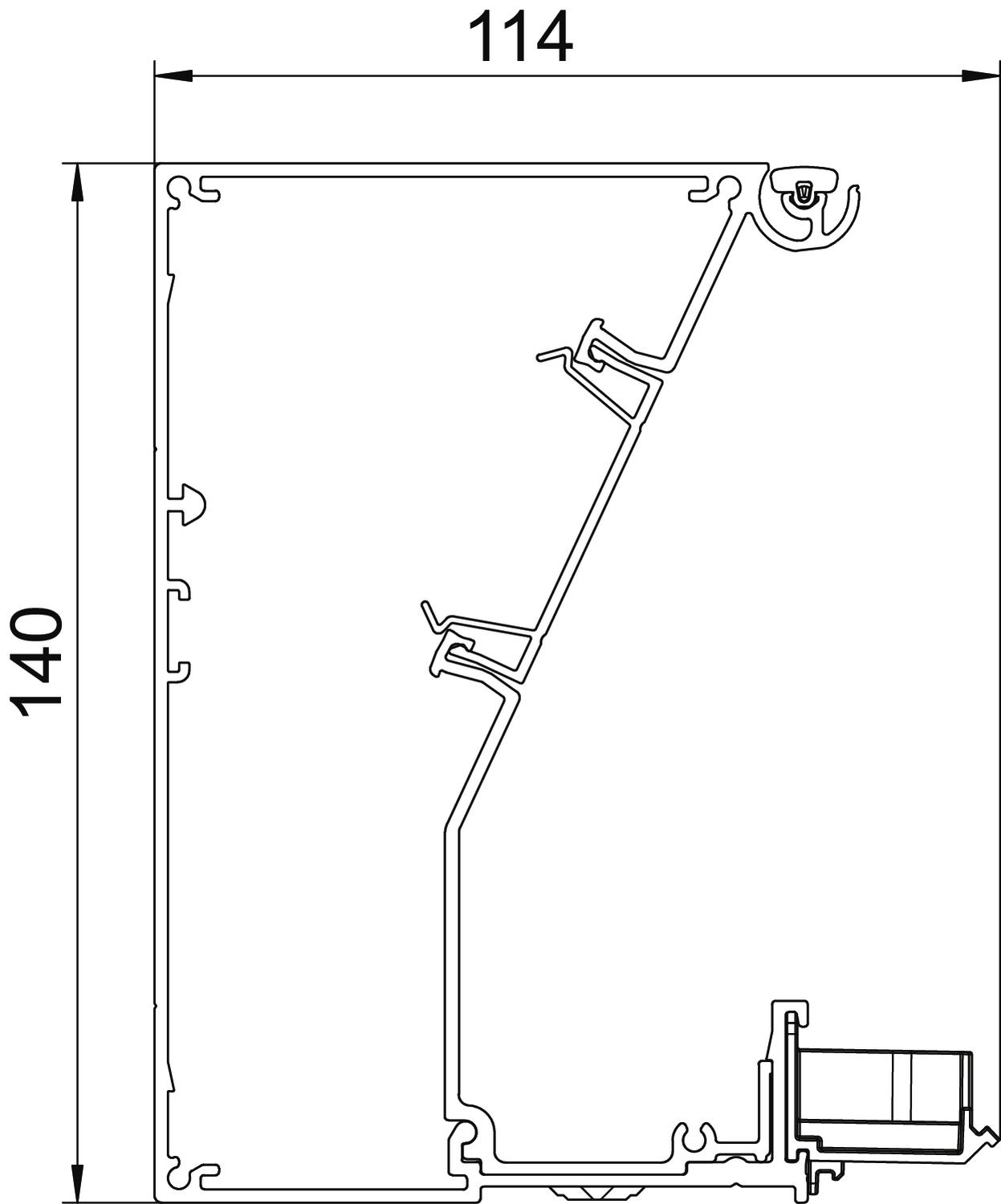

Rozmer	114x140x2000
Šírka	140 mm
Šírka horného dielca	45 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Symetricky	nie
Úžitkový prierez	5880 mm²
Vyhotovenie zadná stena (vnútorná strana)	priebežný profil C
Výška	114 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
GAD UEL	2000 mm	6115775	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Deliaca stena pre výšku kanálu 40 mm	2371 40	6023096	m	2 m

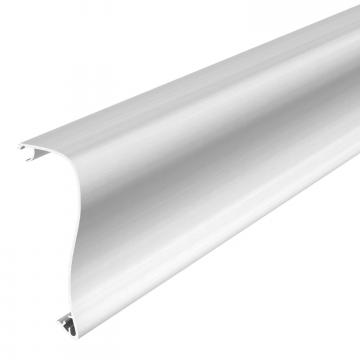

Kryt designového kanálu Swing	OT GAD Swing EL	6115825	Kus	1 Kus

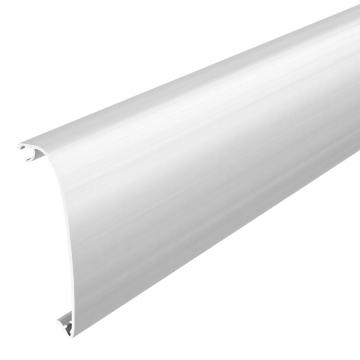

Kryt designového kanálu Soft	OT GAD Soft EL	6115835	Kus	1 Kus

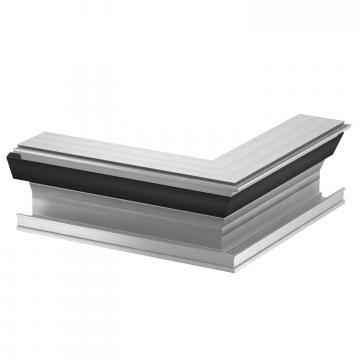

Vnější roh designového kanálu	GAD AEL	6115789	Kus	1 Kus

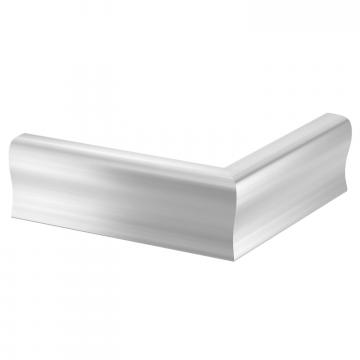

Kryt vnějšího rohu Swing	OT A Swing EL	6115851	Kus	1 Kus

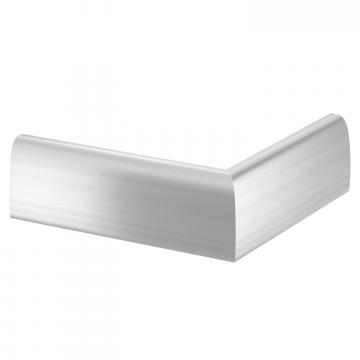

Kryt vnějšího rohu Soft	OT A Soft EL	6115855	Kus	1 Kus

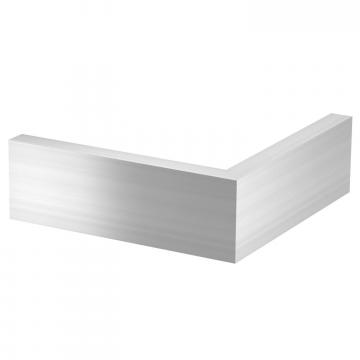

Kryt vnějšího rohu Style	OT A Style EL	6115865	Kus	1 Kus

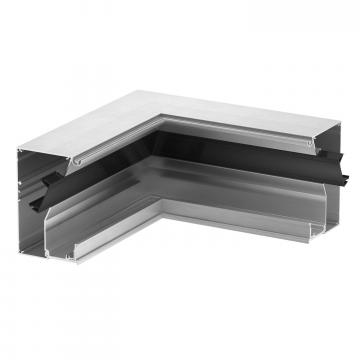

Vnitřní roh designového kanálu	GAD IEL	6115795	Kus	1 Kus

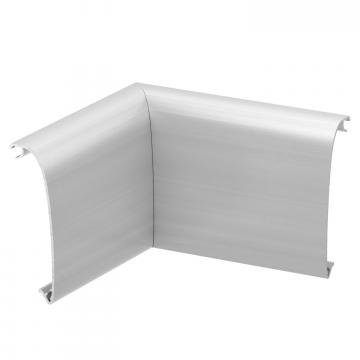

Kryt vnitřního rohu Soft	OT I Soft EL	6115885	Kus	1 Kus

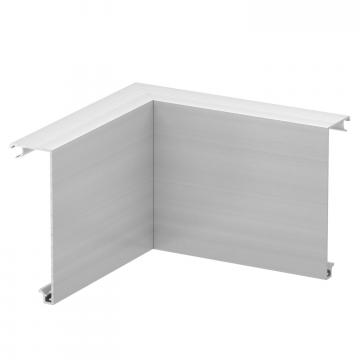

Kryt vnitřního rohu Style	OT I Style EL	6115895	Kus	1 Kus

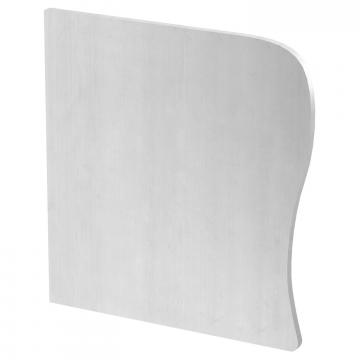

Koncový díl Swing levý	GAD EL Swing EL	6115915	Kus	1 Kus

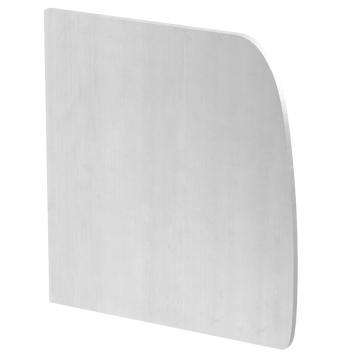

Koncový díl Soft levý	GAD EL Soft EL	6115935	Kus	1 Kus

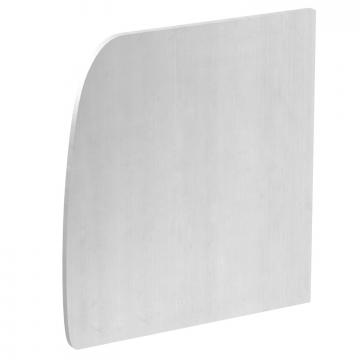

Koncový díl Soft pravý	GAD ER Soft EL	6115945	Kus	1 Kus

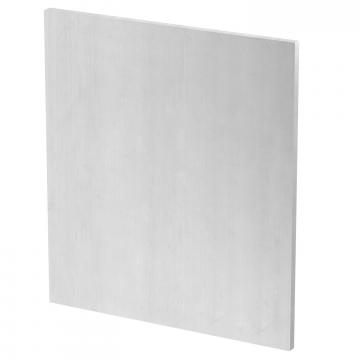

Koncový díl Style levý	GAD EL Style EL	6115955	Kus	1 Kus

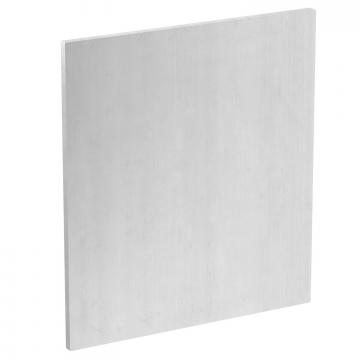

Koncový díl Style pravý	GAD ER Style EL	6115965	Kus	1 Kus

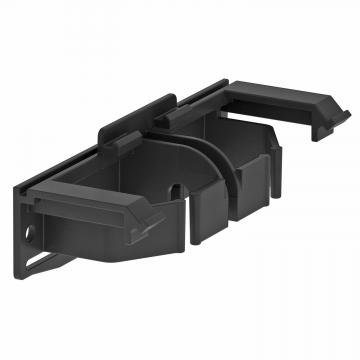

Adaptér k uchycení vrchního dílu	GAD OTA	6115975	Kus	5 Kus

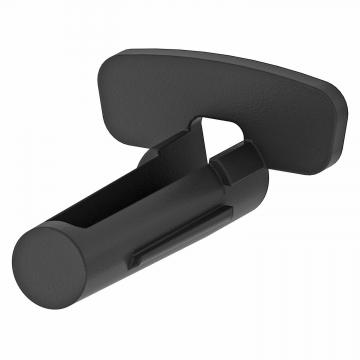

Rozpěrka	GAD OTD SW	6115985	Kus	10 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
