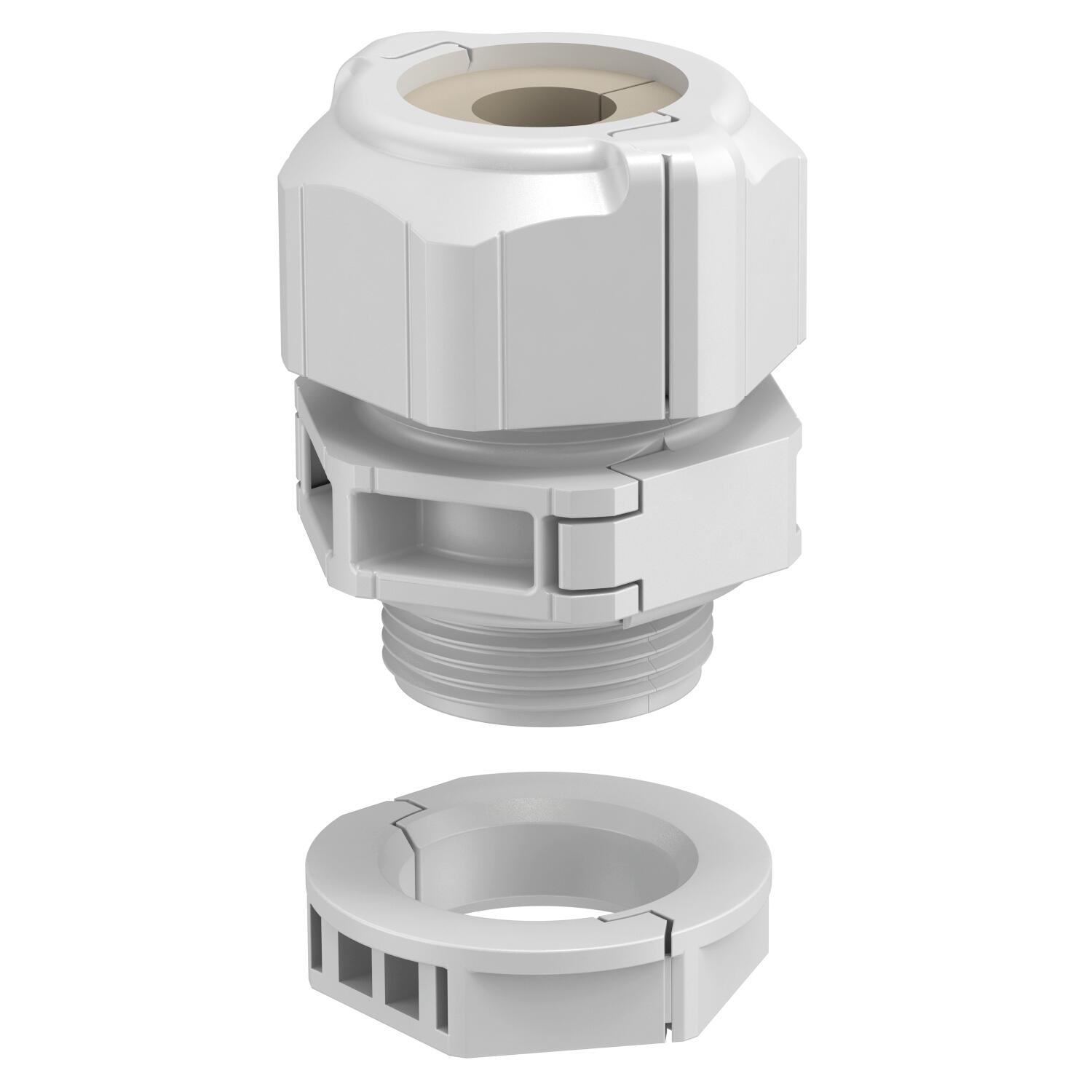

Dělitelná kabelová vývodka, těsnicí vložka, jeden kabel, světle šedá
Výr. č. 2024944 | EAN 4012196536641
- Popis produktu
-
Popis produktuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.

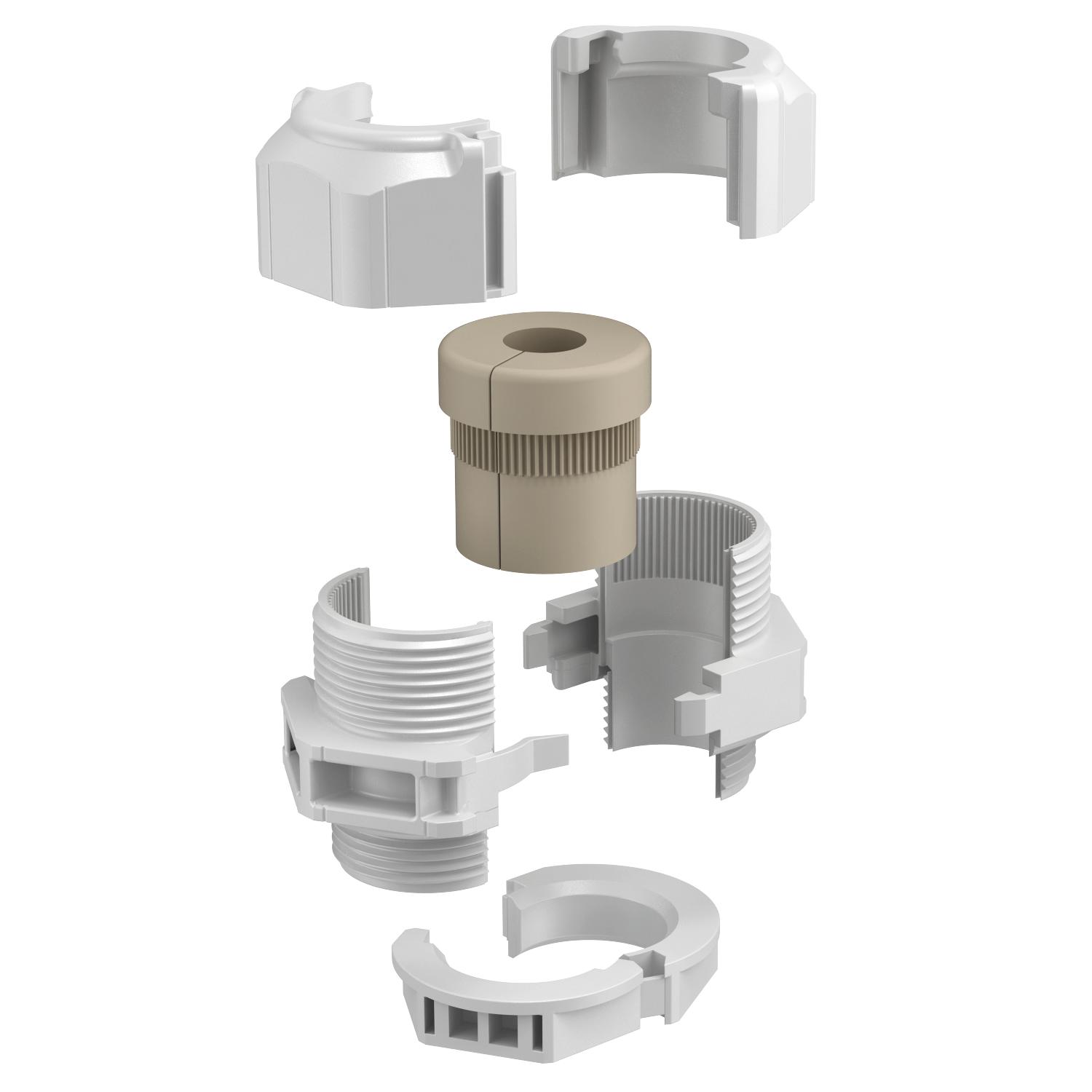

Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
Různé těsnicí vložky umožňují v závislosti na zvolené vložce utěsnit kabely s různým průměrem. Jako ideální pomůcka se nabízejí kleště na pístní kroužky, jimiž lze rozevřít těsnicí vložku. Vkládání jednotlivých kabelů je díky tomu snadné a rychlé.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá Materiál Polykarbonát Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný áno Nestabilný uťahovací moment 2 Nm Oblasť utesnenia D max. 10,5 mm Oblasť utesnenia D min. 8 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Počet otvorov 1 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Produktová séria V-TEC TB Rozmer M20 Rozmer E1 (mm) 33,5 mm Rozmer E2 30 mm Rozpojiteľný skrutkový spoj áno S kontramaticou áno s ochranou proti výbuchu nie Stúpanie závitu 1,5 mm Stupeň krytia IP67 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -20 °C V zhode s ROHS áno Veľkosť kľúča 1 30 mm Veľkosť kľúča 2 27 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 Rozmery

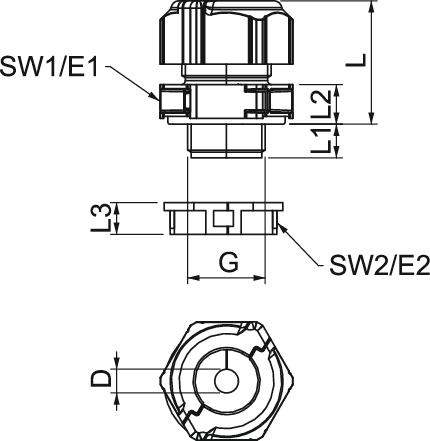

Dĺžka 30 mm Rozmer D 10 mm Rozmer G M20x1,5 mm Rozmer L 30 mm Rozmer L max. 30,5 mm Rozmer L min. 24,5 mm Rozmer L1 10 mm Rozmer L2 8,5 mm Rozmer L3 8 mm Šírka 29 mm Výška 40 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,1006 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,1006 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC TB20 08-10 / 2024944 , 0.24MB , pdfEÚ Vyhlásenie o zhode V-TEC TB20 08-10 / 2024944 , 0.12MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,REACH Vyhlásenie o zhode V-TEC TB20 08-10 / 2024944 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC TB20 08-10 / 2024944 , 0.12MB , pdfNávod na montáž V-TEC TB20 , 1.36MB , pdf
