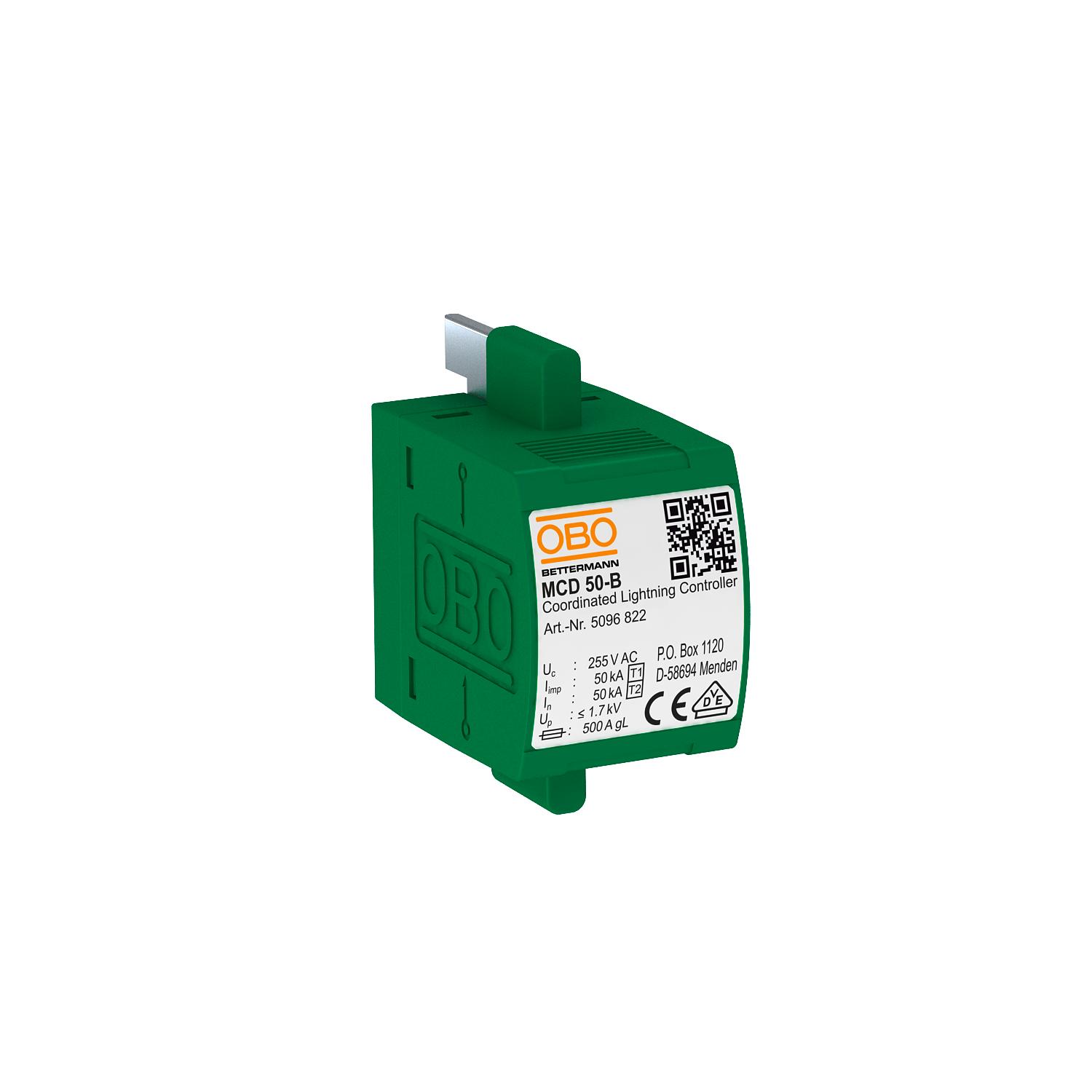

CoordinatedLightningController, vrchní díl
Výr. č. 5096822 | EAN 4012195544517
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2
• Schopnost svodu bleskových proudů 50 kA (10/350)
• Úroveň ochrany < 1,7 kV
• Schopnost zhášení následných proudů 10 kA
• Zapouzdřené nevyfukující jiskřiště
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 1,2092 kg CO2e / 1 Kus Diaľková signalizácia nie Dĺžka 100 mm Konfigurácia siete ostatné Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie (N-PE) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 1 Rázový prúd atmosférického výboja (10/350) [celkovo] 50 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 255V Signalizácie na prístroji žiadne Šírka 35 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže na základný prvok Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 1-pólový vrchní díl; 255 V Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 50-B 0 / 5096822 , 0.26MB , pdfEÚ Vyhlásenie o zhode MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 50-B 0 / 5096822 , 0.12MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov EZU-sertifikat za MCD50 , 0.28MB , pdfSchválenie symbolov Súhlas s použitím značky VDE MCD-50 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfNávod na montáž Návod na montáž MCD 50-B , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
