Řadový ochranný přístroj, 4 pólový, provedení 48 V 4 | 41 | 58 | Svorka

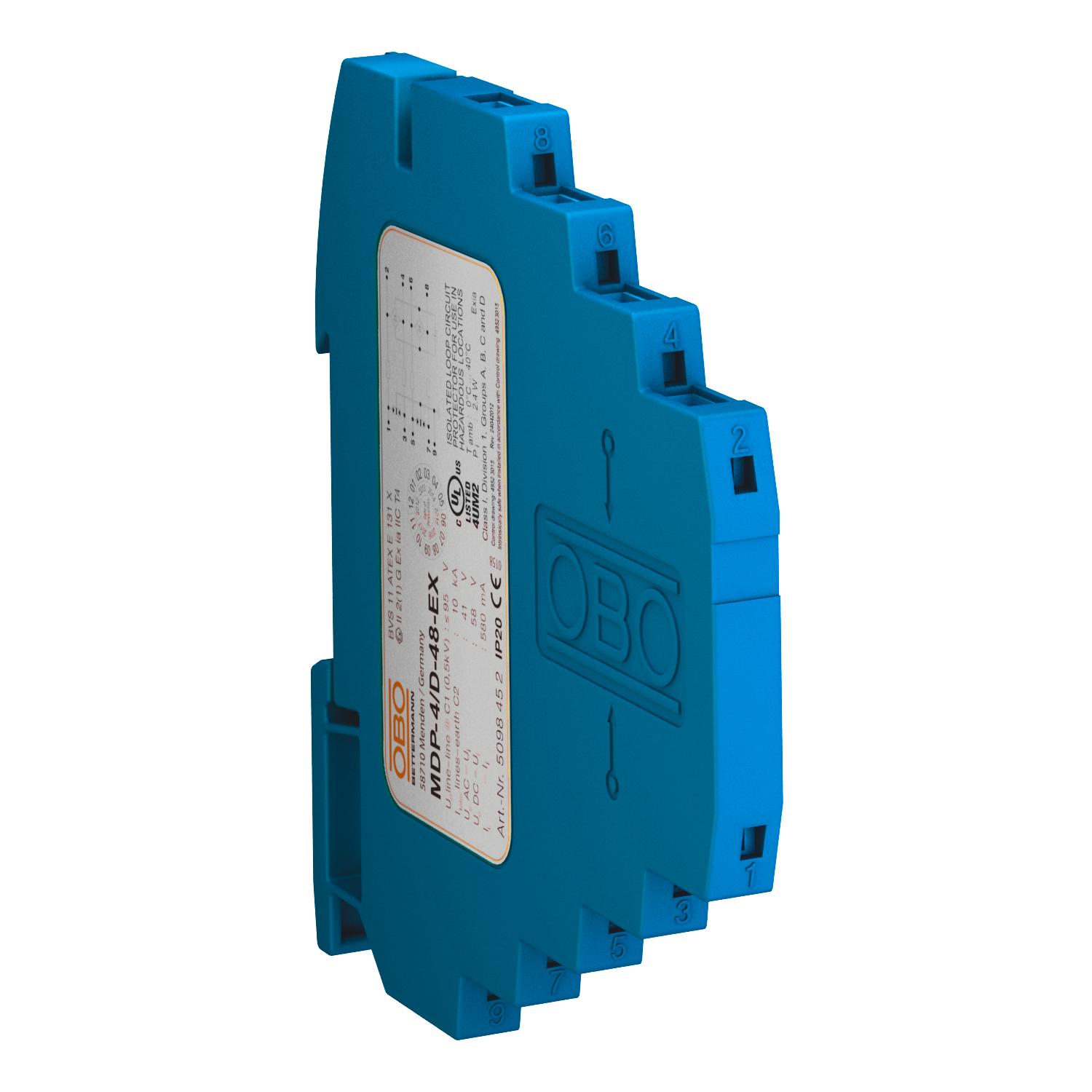

Řadový ochranný přístroj, 4 pólový, provedení 48 V

Výr. č. 5098452 | EAN 4012195848530

Výr. č. / Typ

Počet pólov	4

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Blitzbarriere pro jiskrově bezpečné měřicí obvody

• Ochranný přístroj pro vícežilové systémy
• Přímé uzemnění stínění, s bezšroubovými připojovacími svorkami

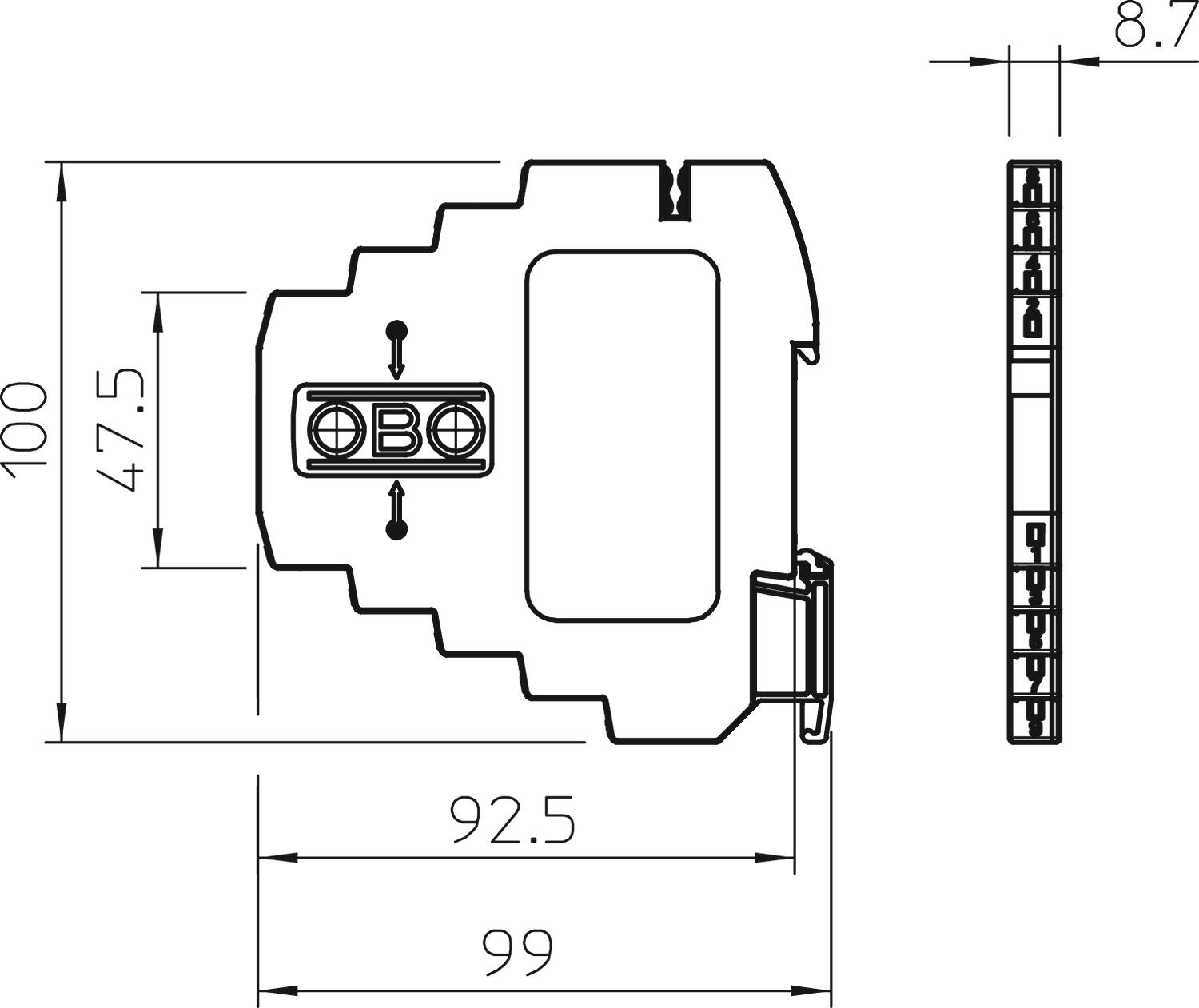

• Prostorově nenáročná šířka jen 8,7 mm
• Velký rozsah kmitočtů 0–100 MHz
• Schválení ATEX: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL Listed (4UM2)

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozváděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 2 kA
Celkový zvodový prúd (8/20)	10 kA
Certifikáty	UL
CO2 stopa (GWP) od kolísky po bránu	0,1887 kg CO2e / 1 Kus
Farba	modrá
Hraničný kmitočet	100 MHz
Izolačný odpor	>100 MΩ
Kapacita (žila-žila)	< 40 pF
Kategorie	Typ 1+2+3/D1+C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	0→3
Menovité napätie	48 V
Menovitý zaťažovací prúd AC	0,4 A
Menovitý zaťažovací prúd DC	0,58 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	41 V
Najvyššie trvalé napätie DC	58 V
Ochranná úroveň žila – zem	<800 V
Ochranná úroveň žila – žila	< 95 V
Odolnosť proti rázovému prúdu žila – zem	C2: 5 KV / 2,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 0,5 KV / 0,25 kA (8/20µs)

Počet pólov	4
Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	1,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	áno
Rozmer	48V
Schválené do prostredia s nebezpečenstvom výbuchu	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Sériový odpor jednotlivých žíl	2,35 Ω ± 5 %
Signalizácie na prístroji	žiadne
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Profilová lišta
Vložené tienenie (Insertion loss)	≤3 dB
Zásuvný systém	Svorka
