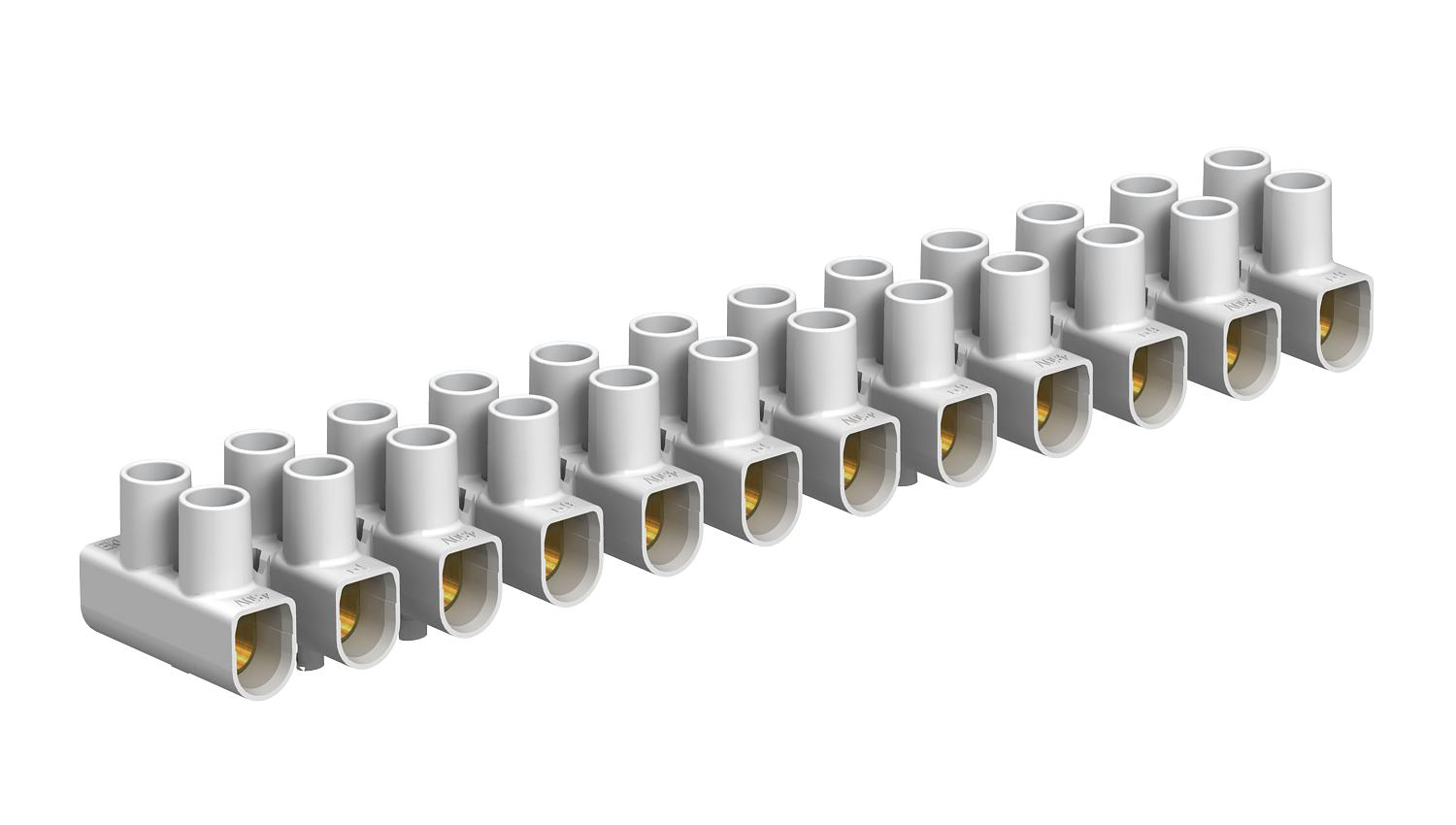

Řadové svorkovnice 6 mm², polypropylén
Výr. č. 2056224 | EAN 4012195702559
- Popis produktu
-
Popis produktuOtestována dle normy EN 60998.
Ocelové svorky, ocelové šrouby, pozinkované, 12pól., které lze oddělit do jednotlivých svorek pomocí „twist'n'pull“.
Šrouby povytočené, neztratné.
Maximální přípustná teplota okolí dle EN 60998: -5 bis +80 °C.
Jmenovitý průřez 6 mm²
Jmenovité napětí 450 V.
Jmenovitý proud 41 A.
Max. rozsah upnutí na jedné straně: 6 mm² pevný nebo 4 mm² jemně laněný vodič.
-
- Technické údaje
-
Rozmery
Dĺžka 116,5 mm Farba biela Materiál Polypropylén Menovité napätie 450 V Menovitý prierez min. 6 mm² Menovitý prúd 41 A Okolitá teplota 80 °C Počet pólov 12 Počet upínacích miest 12 Počet upínacích miest na pól 2 Pozícia pripojenia bočne priehľadná nie Prierez Max. připojitelné průřezy na svorkové místo: 6 mm² plný vodič nebo 4 mm² jemně laněný mm² Pripojiteľný prierez vodiča jednodrôtový max. 6 mm² Pripojiteľný prierez vodiča jednodrôtový min. 1,5 mm² Pripojiteľný prierez vodiča s jemným lankom bez dutinky max. 4 mm² Pripojiteľný prierez vodiča s jemným lankom bez dutinky min. 1,5 mm² Rozmer 6,0mm² Šírka 18,9 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -5 °C Uzatváracia doska potrebná nie Vhodné na masívny vodič áno Vhodné pre flexibilné vodiče áno Vhodné pre splietané vodiče áno Vyhotovenie elektrická prípojka 1 Skrutkové pripojenie Vyhotovenie elektrická prípojka 2 Skrutkové pripojenie Výška 14,9 mm Vzdialenosť medzi vŕtacími otvormi, v strede 10 mm - Všetky typy
- Na stiahnutie
-
List technických údajov 74 CE WS/EKL 1 S / 2056224 , 0.23MB , pdfEÚ Vyhlásenie o zhode 74 CE WS/EKL 1 S / 2056224 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva 74 CE WS/EKL 1 S / 2056224 , 0.09MB , pdfREACH Vyhlásenie o zhode 74 CE WS/EKL 1 S / 2056224 , 0.12MB , pdfRoHS Vyhlásenie o zhode 74 CE WS/EKL 1 S / 2056224 , 0.12MB , pdf
