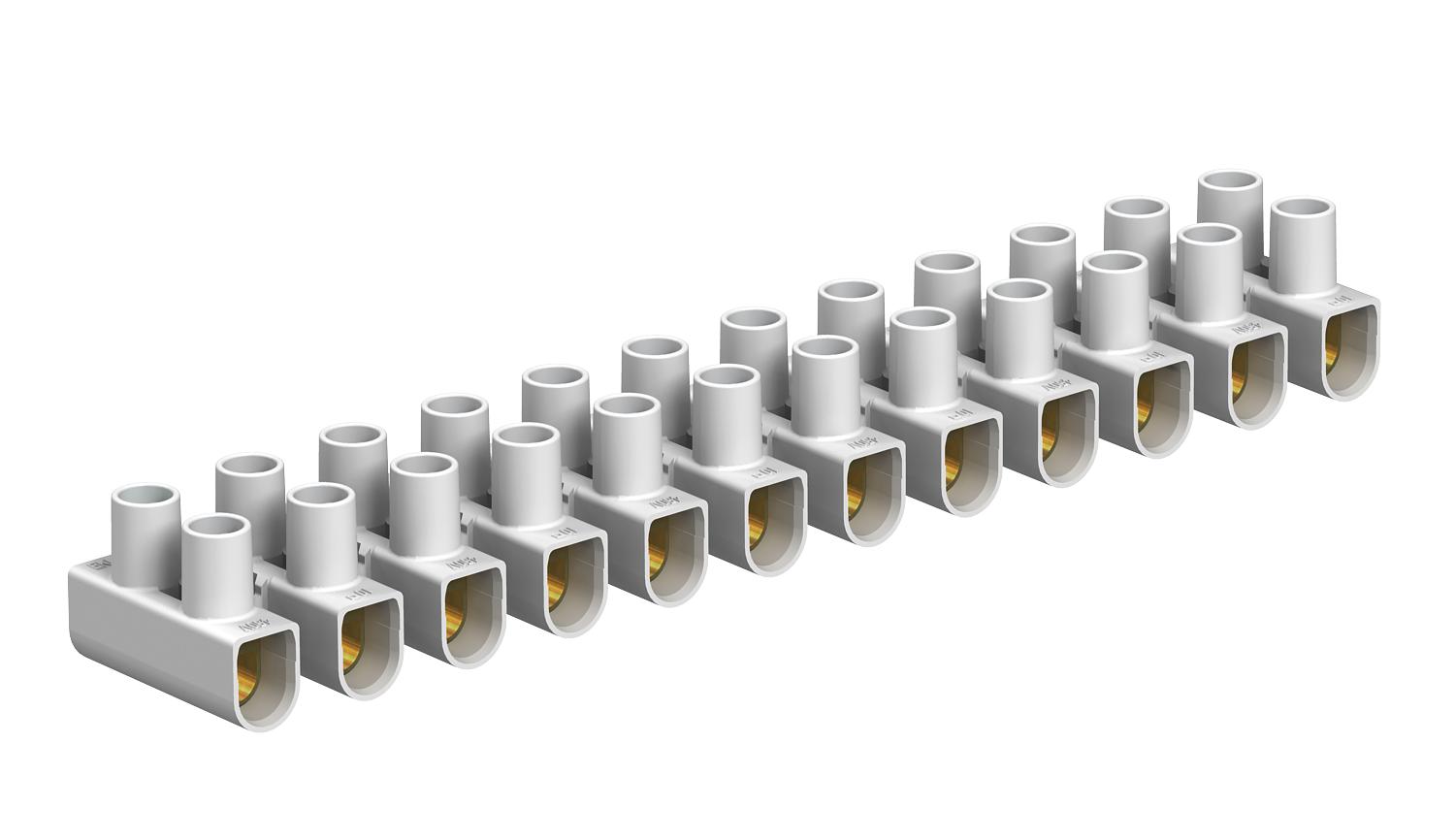

Řadové svorkovnice 10 mm², polypropylén

Výr. č. 2056372 | EAN 4012195702498

Výr. č. / Typ

Počet upínacích miest	12

Menovitý prierez min.	10 mm²

Menovité napätie	450 V

Farba

Popis produktu

Popis produktu

Zkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 10 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 57 A
Max. připojitelné průřezy na svorkové místo: 10 mm² plný vodič nebo 6 mm² laněný/flexibilní vodič.

Technické údaje

Rozmery

Dĺžka	134 mm
Farba	biela
Materiál	Polypropylén
Menovité napätie	450 V
Menovitý prierez min.	10 mm²
Menovitý prúd	57 A
Okolitá teplota	80 °C
Počet pólov	12
Počet upínacích miest	12
Počet upínacích miest na pól	2
Pozícia pripojenia	bočne
priehľadná	nie
Prierez	Max. připojitelné průřezy na svorkové místo: 10 mm² plný vodič nebo 6 mm² laněný/flexibilní vodič mm²
Pripojiteľný prierez vodiča jednodrôtový max.	10 mm²
Pripojiteľný prierez vodiča jednodrôtový min.	2,5 mm²
Pripojiteľný prierez vodiča s jemným lankom bez dutinky max.	6 mm²

Pripojiteľný prierez vodiča s jemným lankom bez dutinky min.	2,5 mm²
Pripojiteľný prierez vodiča viacdrôtový max.	6 mm²
Pripojiteľný prierez vodiča viacdrôtový min.	2,5 mm²
Rozmer	10,0mm²
Šírka	23 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-5 °C
Uzatváracia doska potrebná	nie
Vhodné na masívny vodič	áno
Vhodné pre flexibilné vodiče	áno
Vhodné pre splietané vodiče	áno
Vyhotovenie elektrická prípojka 1	Skrutkové pripojenie
Vyhotovenie elektrická prípojka 2	Skrutkové pripojenie
Výška	17 mm
Vzdialenosť medzi vŕtacími otvormi, v strede	11,5 mm
