Poznámka: Tento článok už nie je podporovaný.
Aktuálny článok nájdete tu: 6036620 / Oblouk 90°, bočnice 60 A2
90° oblúk A2
Výr. č. 7134122 | EAN 4012196820870
- Popis produktu
-

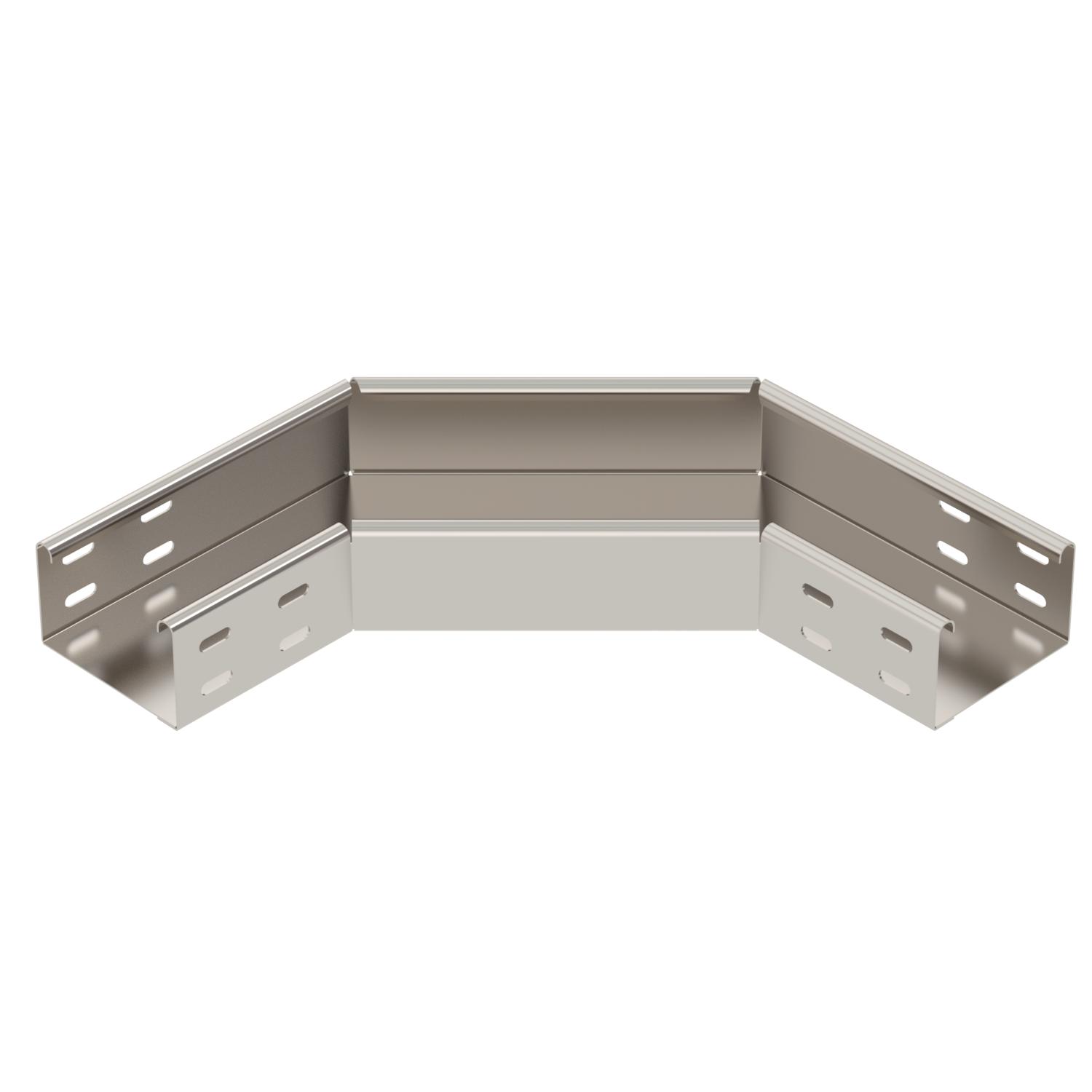

Popis produktuOblúk 90°, horizontálny, pre všetky typy káblových žľabov s bočnou výškou 60 mm.
Šírka 100 mm je štvorcová a nezodpovedá obrázku.
Tvarovaný diel sa dodáva v nezmontovanom stave.
Vrátane príslušného upevňovacieho materiálu.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie nie Druh spojky káblového nosného systému priskrutkované Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne nie NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky Dodaná spojka Rozmer 60x100 V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery

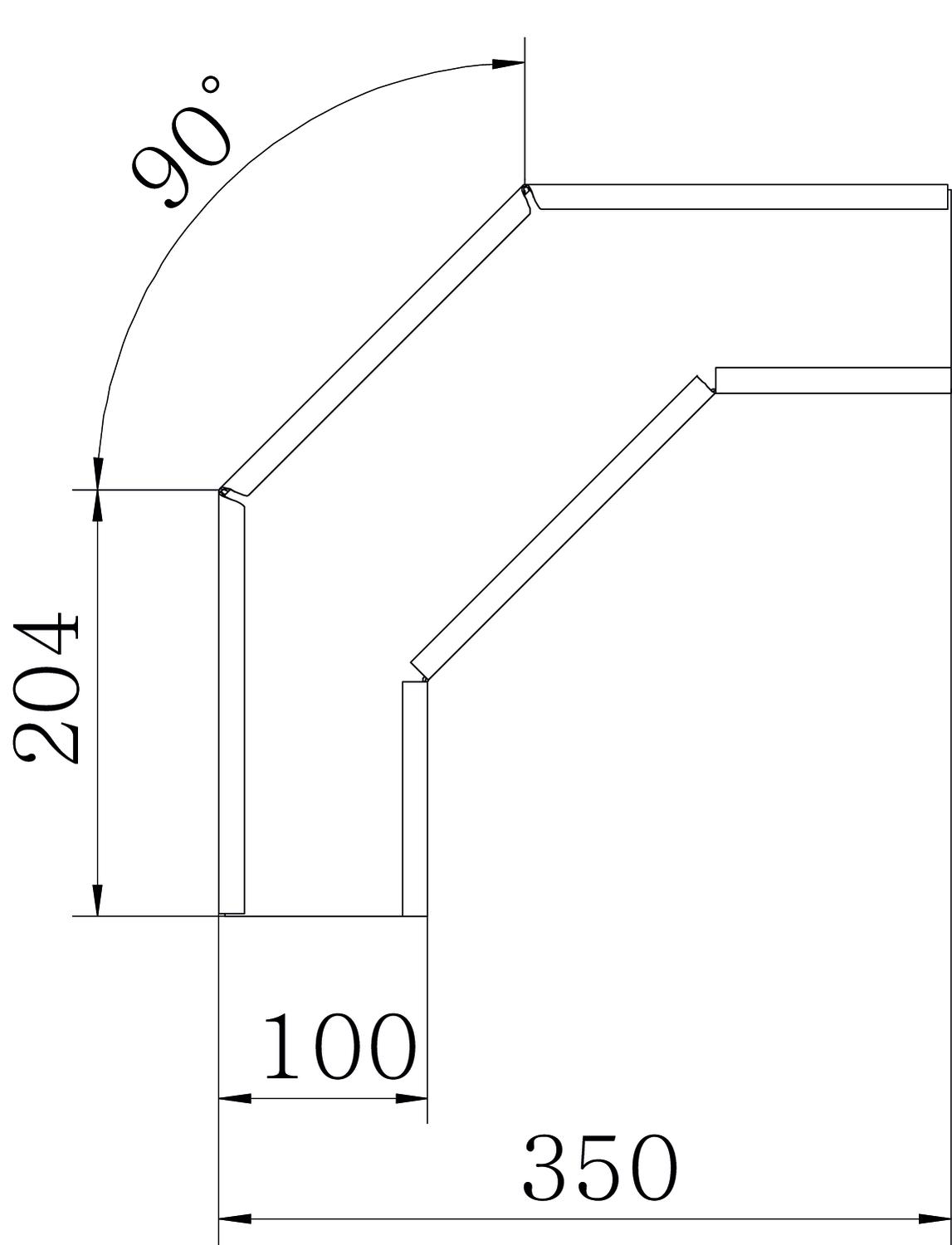

Rozmer B 100 mm Rozmer R 50 mm Šírka 100 mm Šírka 4 in Výška 2 in Výška 60 mm - Všetky typy
- Na stiahnutie
-
List technických údajov RB 90 610 A2 / 7134122 , 0.17MB , pdfEÚ Vyhlásenie o zhode RB 90 610 A2 / 7134122 , 0.13MB , pdfREACH Vyhlásenie o zhode RB 90 610 A2 / 7134122 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 610 A2 / 7134122 , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
