90° oblouk 15 FT, lodní stavitelství

Výr. č. / Typ

Šírka

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Farba	pozinkováno

Popis produktu

Popis produktu

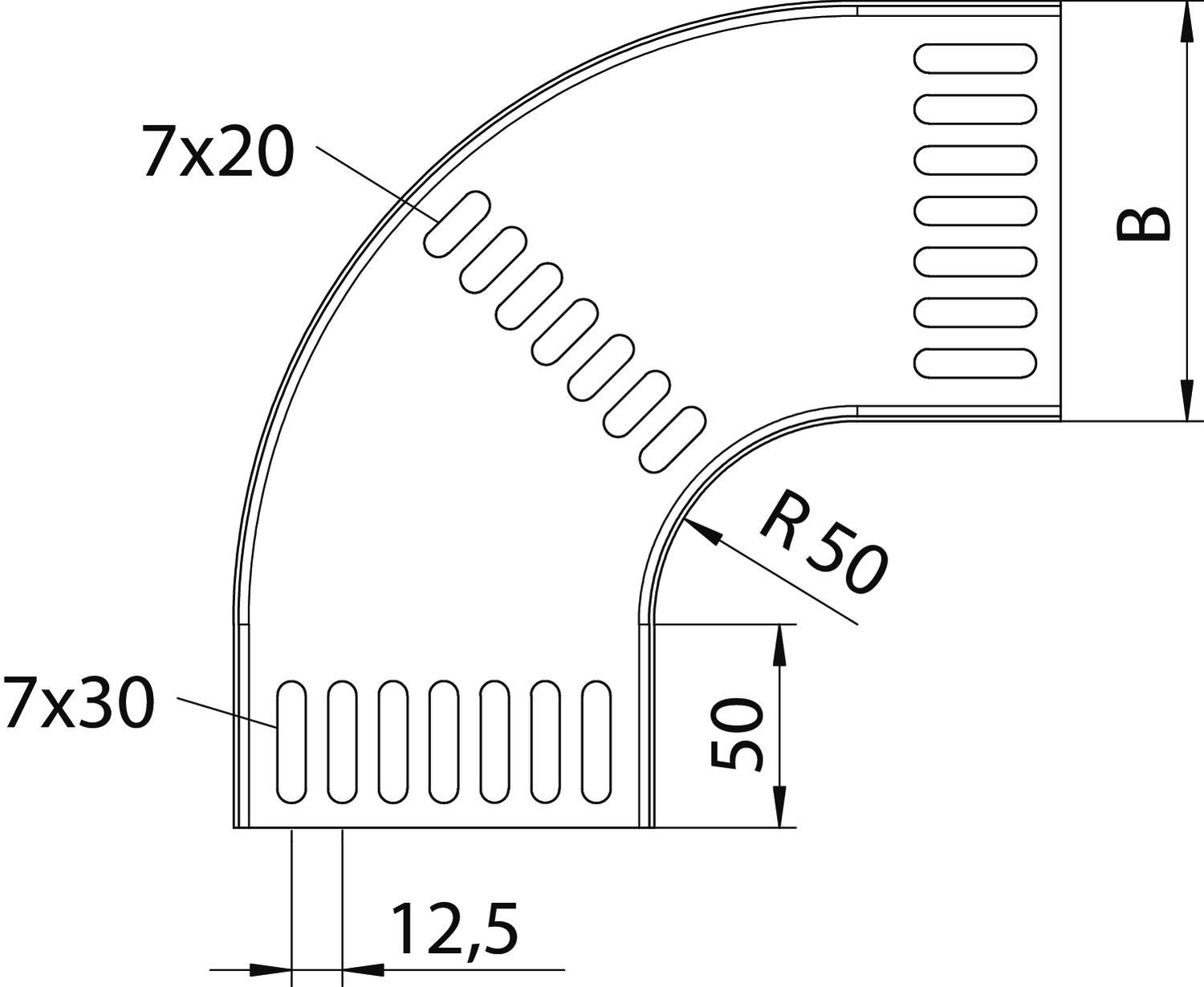

90° oblouk, vodorovný, pro všechny typy kabelových žlabů pro lodní stavitelství, vyroben podle námořní normy VG 88900-2.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	6,8055 kg CO2e / 1 Kus
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	áno
Nehrdzavejúca oceľ, morená	nie
Ohyb (uholník)	90°

Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Rozmer	B250mm
Rozmer B	252 mm
Šírka	252 mm
Tvar konštrukcie	Oblúk pevný
Vyhotovenie s veľkým rozpätím	nie
Výška	15 mm
Zachovanie funkčnosti	nie
Zmena smeru	horizontálna

Všetky typy

Všetky typy

Typ	Šírka	Materiál	Povrch	Farba	Výr. č.	Množstvo	najm. PJ
MKRB 90 15 075FT	76 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061048	Kus	1 Kus
MKRB 90 15 050FT	51 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061145	Kus	1 Kus
MKRB 90 15 100FT	101 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061242	Kus	1 Kus
MKRB 90 15 125FT	125 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061250	Kus	1 Kus
MKRB 90 15 200FT	201 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061447	Kus	1 Kus
MKRB 90 15 250FT	252 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061544	Kus	1 Kus
MKRB 90 15 300FT	302 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	7061641	Kus	1 Kus
