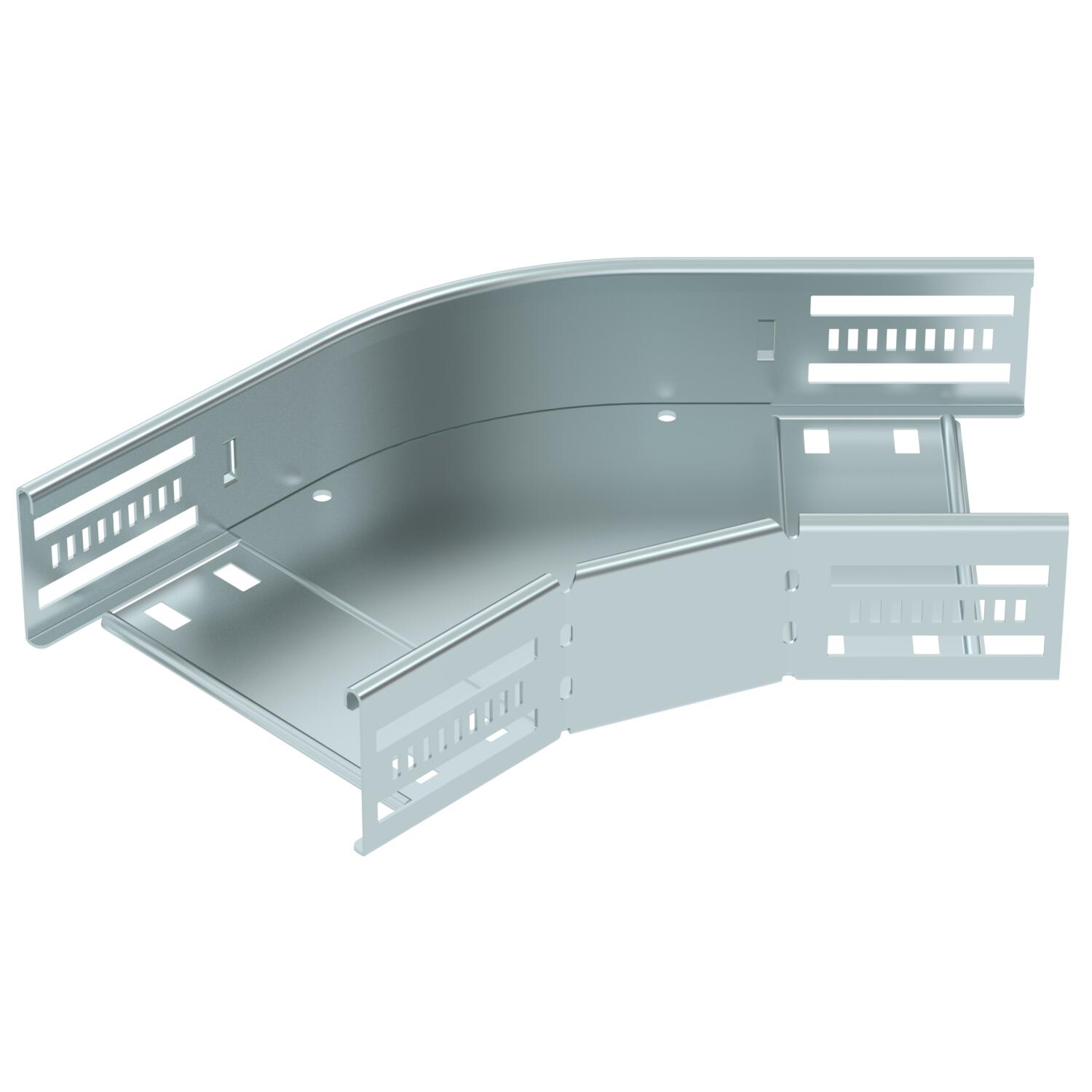

45° oblouk 60 FS
Výr. č. 6036102 | EAN 4012197345198
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Ohyb (uholník) 45° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x150 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti áno Zmena smeru horizontálna Rozmery

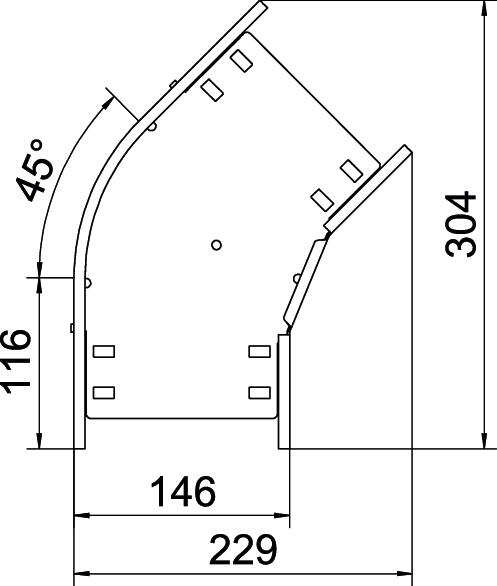

Rozmer B 150 mm Šírka 150 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,8618 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,8618 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

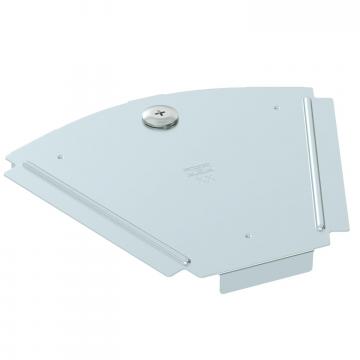

Víko oblouku 45° FS
RBD 45 150 FS 6036402 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RB 45 615 FS / 6036102 , 0.19MB , pdfEÚ Vyhlásenie o zhode RB 45 615 FS / 6036102 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 615 FS / 6036102 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 615 FS / 6036102 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 615 FS / 6036102 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
