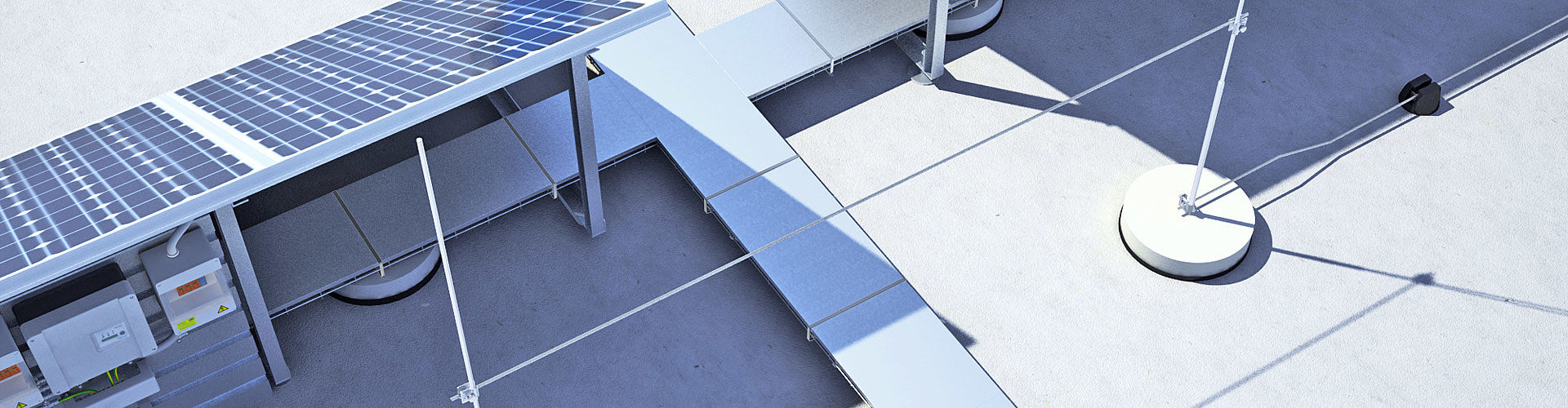

Uzemnenie na FV systémoch
Pri FV systémoch nainštalovaných na streche bez systému na ochranu proti zásahu blesku je pre novostavby v Nemecku potrebné nainštalovať základový uzemňovač podľa normy DIN 18014. Pri FV systémoch nainštalovaných na streche so systémom na ochranu proti zásahu blesku sa musia dodatočne zohľadniť požiadavky STN EN 62305-3 (Uzemňovací odpor < 10 Ohm). Pri FV systémoch nainštalovaných na voľnej ploche sa pri uzemnení musia zohľadniť aj požiadavky STN EN 62305-3.
| TYP A | TYP B |
|---|---|
|
|
Normatívne uzemňovacie systémy pre systémy na ochranu proti zásahu blesku
Uzemňovacie systémy typ A
Pod typ A uzemňovacích systémov spadajú napríklad skrutkovacie a zarážacie základy, ak tieto spĺňajú požiadavky STN EN 62561-2. Pritom je potrebné dodržať nielen minimálny prierez v závislosti od zvoleného materiálu, ale zohľadniť aj mechanické a elektrické vlastnosti.
Uzemňovacie systémy typ B

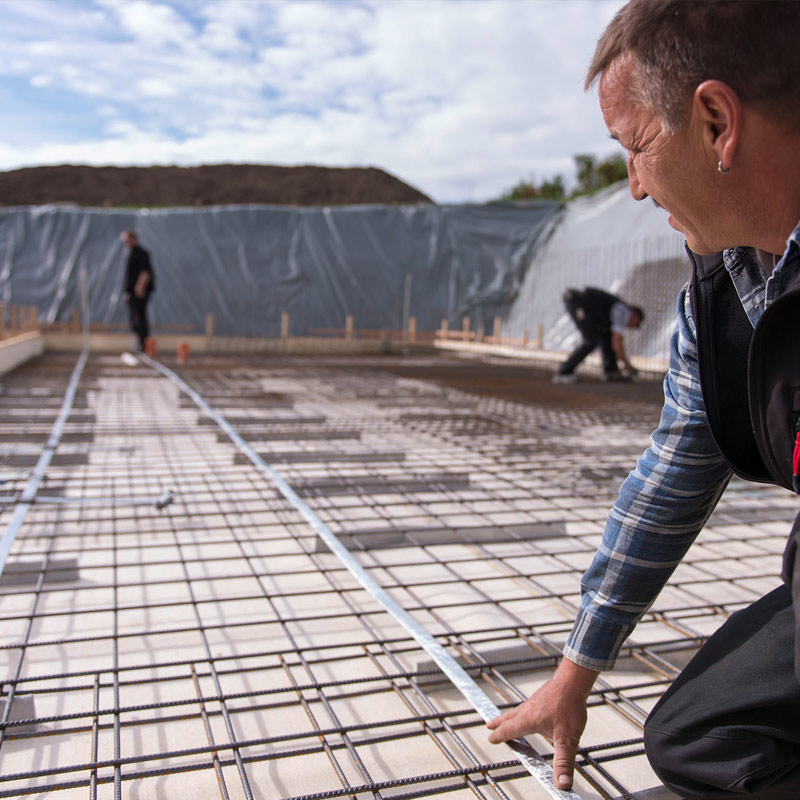

Platňové a pásové základy sú príkladmi uzemňovacích systémov pre typ B. Podľa VDE 0185-305-3 prílohy 5 majú tieto znížený uzemňovací účinok a musia sa rozšíriť o ďalšie uzemňovacie opatrenia, ako pletivový uzemňovač (20 m x 20 m) alebo hĺbkový uzemňovač.
Pre obidva prípady má spoločnosť OBO v portfóliu vhodné hĺbkové uzemňovače s Ø 20 mm, resp. Ø 25 mm, resp. drôty s Ø 10 mm, ako aj pásy rôznych rozmerov, napríklad 30 x 3,5 mm alebo 40 x 4 mm.

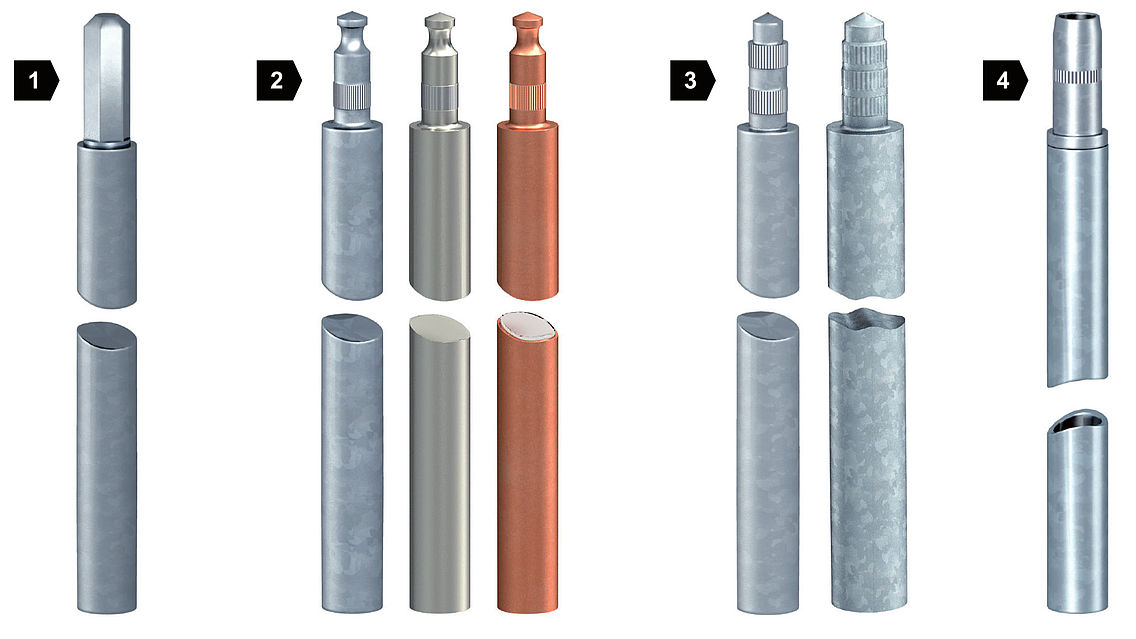

| 1 | Typ OMEX |
| 2 | Typ BP |
| 3 | Typ Standard |
| 4 | Typ LightEarth |
Pri základoch s armovanou oceľou nie je prípustný pozinkovaný ani pomedený uzemňovač v pôde. V pôde sa musí použiť vysokolegovaná ušľachtilá oceľ s minimálne 2 % obsahom molybdénu, ako v materiáloch č. 1.4401, č. 1.4404 alebo č. 1.4571. Tento je maximálne neutrálny k iným, ušľachtilých alebo neušľachtilým materiálom a zaručuje tak vysokú disponibilitu systému.
Funkčné uzemnenie kovových spodných konštrukcií
Aby sa zaručilo funkčné uzemnenie kovových spodných konštrukcií alebo podstavcov modulov, rozlišuje VDE 0185-305-3, príloha 5 nasledujúce situácie:
| Situácia | Minimálny prierez, medené funkčné uzemnenie |
|---|---|
| FV systém bez vonkajšieho systému na ochranu proti zásahu blesku alebo FV systém so systémom na ochranu proti zásahu blesku a oddeľovací odstup sa dodržiava | 6 mm2 |
| FV systém bez vonkajšieho systému na ochranu proti zásahu blesku a oddeľovací odstup sa nedodržiava | 16 mm2 |
