Magic PV Flat Glue

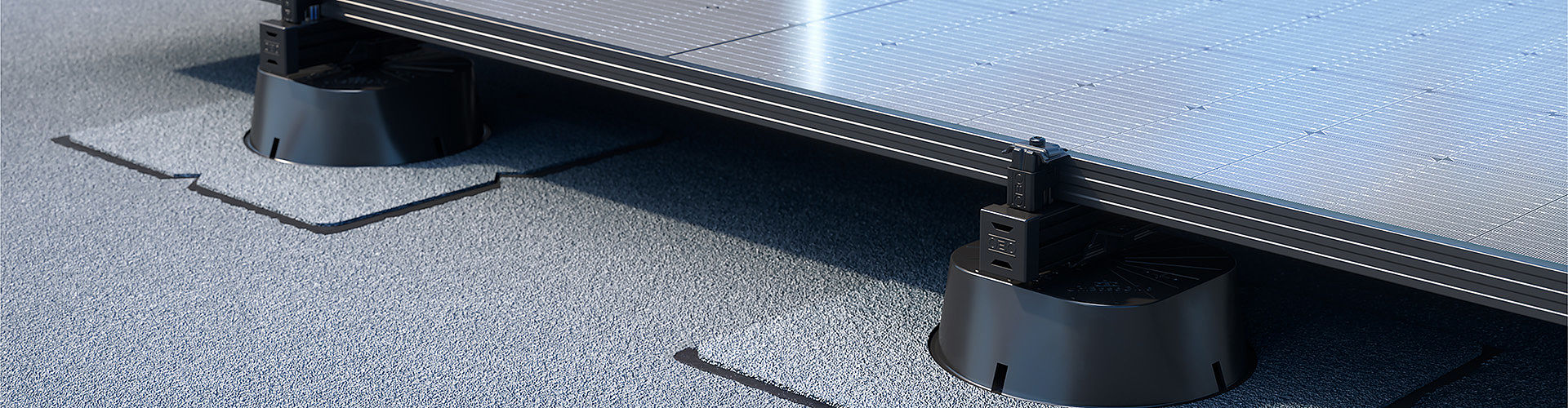

Univerzálny podstavec Magic PV Flat Glue je možné použiť ako montážny systém FV bez záťaže maximálne do 3° (zodpovedá cca 5 %) na bitúmenovom utesnení a maximálne do 10° (zodpovedá cca 17 %) na plastových strešných fóliách. Použitie na šikmých strechách so strmším sklonom striech je možné výhradne iba po konzultácii so spoločnosťou OBO a po kontrole statiky. Montáž sa realizuje podľa štandardu OBO paralelne so strechou. Konštrukcia na stojanoch bude pravdepodobne taktiež možná po konzultácii so spoločnosťou OBO. Aj v tomto prípade sa musí najskôr skontrolovať statika. Pri špecifických požiadavkách projektu vám ochotne pomôže naša technická kancelária, podporí vás pri projektovaní a spolu s vami nájde pre vás vhodné riešenie.
Magic PV Flat je vhodný pre strešné pásy s bitúmenovým alebo plastovým povrchom (FPO). Inštalácia sa realizuje jednoducho a nekomplikovane tým, že sa univerzálny podstavec bez švov zvarí pomocou samostatne zakúpiteľnej manžety s prítomnou strešnou izoláciou. V súlade s koncepciou systému OBO je možné aj Magic PV Flat Glue kombinovať s ďalšími výrobkami OBO, napríklad s adaptérom na montáž mrežových žľabov.
Hlavné vlastnosti výrobkov

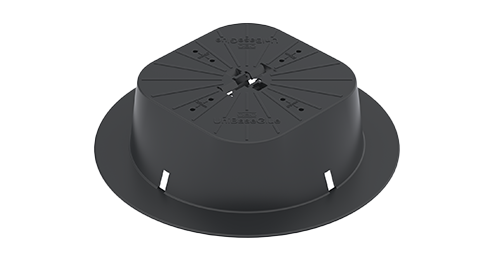

Univerzálny podstavec Magic PV Flat Glue na nalepenie
- Vysokohodnotný plast typu ASA zaručuje maximálnu životnosť vo vonkajšej oblasti
- Použiteľný aj ako inštalačný systém na voliteľný Cable Management v rámci FV systému
- Jednoduchá inštalácia: Bezšvovo privarené k strešnej izolácii pomocou manžety
- Možnosť použiť aj ako riešenie Cable Management pre FV systémy
- Riešenie bez záťaže pre všetky ploché strechy so sklonom maximálne 5°, vhodné pre strešné pásy s bitúmenovým alebo plastovým povrchom
Koncový uzáver pre nosný profil
- Čierne vyhotovenie na dokonalé a estetické prispôsobenie rovnako čiernemu vyhotoveniu príslušného nosného profilu
- Integrované otvory umožňujú unikanie vody a zabraňujú tým hromadeniu vody v rámci nosného profilu
- Estetické ukončenie nosného profilu: Takto je možné zakryť napríklad nevzhľadné rezné hrany
Nosný profil pre systém na plochú/šikmú strechu
- Lesklé vyhotovenie pre všetky strechy bez zvýšených optických požiadaviek
- Dvojstranné drážky so šírkou 10 mm napríklad pre posuvnú maticu, univerzálnu a/alebo uzemňovaciu svorku
- Ďalšie bočné drážky napríklad pre pozdĺžne a/alebo krížové spojky
Adaptér pre nosný profil TP 45
- Montáž adaptéra s univerzálnym podstavcom bez použitia náradia
- Montáž montážnej lišty s adaptérom bez použitia náradia
- Integrovaná protišmyková dosadacia plocha
- Demontáž montážneho profilu bez použitia náradia
- Jednoduché vyrovnanie montážneho profilu
Univerzálna svorka pre systém na plochú/šikmú strechu
- Lesklé vyhotovenie na optimálnu kombináciu s lesklým nosným profilom
- Upínací rozsah pre upevnenie modulu od 30 do 50 mm
- Otočný vždy o 90° po zaistení v drážke montážnej lišty
- Možnosť použitia ako vložená alebo koncová svorka
- Špeciálna geometria na rohoch horného dielu na vyrovnanie potenciálov so solárnym modulom
- Obklopujúce plastové teleso vedie horný diel a zabraňuje tomu, aby sa tento nesprávne pretočil počas montáže.
- Horný diel ostáva stáť vo svojej hornej pozícii, kým sa solárny modul nahotovo neupevní.
- Možnosť nacvaknutia na určené montážne pätky (systém pre ploché strechy) a do drážky montážnej lišty (systém pre šikmé strechy)
- Plastové puzdro slúži ako podporná plocha pre presné polohovanie panelov.
- Dlhá životnosť vďaka použitiu kvalitnej nehrdzavejúcej ocele.

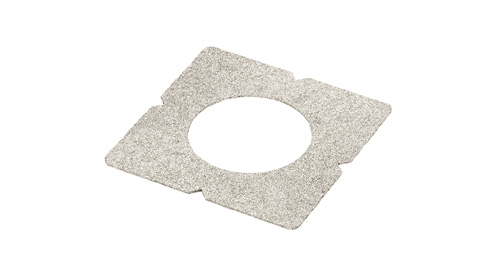

Upevňovacia manžeta UniBase Glue Bit
- Upevňovacia manžeta z bitúmenu na prilepenie univerzálneho podstavca UniBase Glue.
- Vhodná pre ploché strechy s bitúmenovým utesnením.
- Použiteľná pri sklonoch strechy maximálne do 3
Na stiahnutie
Projektovanie FV je také jednoduché ako nikdy predtým: Sme tu pre vás
Slnečné vyhliadky
Nielenže vám ponúkame inovatívne montážne systémy pre vašu fotovoltickú inštaláciu, ale zároveň vás podporujeme aj pri jej plánovaní. Náš zákaznícky servis s vami spoločne nájde individuálne vhodné riešenie Magic PV Solution® presne podľa vašich potrieb. Všimnite si prosím: Na vypracovanie ponuky na systémy pre vonkajšie inštalácie je potrebný geologický posudok. Radi vám pomôžeme pri hľadaní vhodnej firmy a sprostredkujeme kontakt s geologickým inžinierom.
Externý posudok sa nakoniec skontroluje z hľadiska úplnosti všetkých relevantných údajov a vyhodnotí sa.
