Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, neosazená, ušlechtilá ocel, dekorativní deska: Cross hatch Dekorplatte Muster

Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, neosazená, ušlechtilá ocel, dekorativní deska: Cross hatch

Výr. č. 7368263 | EAN 4012197382216

Výr. č. / Typ	7368263 / UDHOME2 GV D3

Vyhotovenie veka	Dekorplatte Muster

Popis produktu

Popis produktu

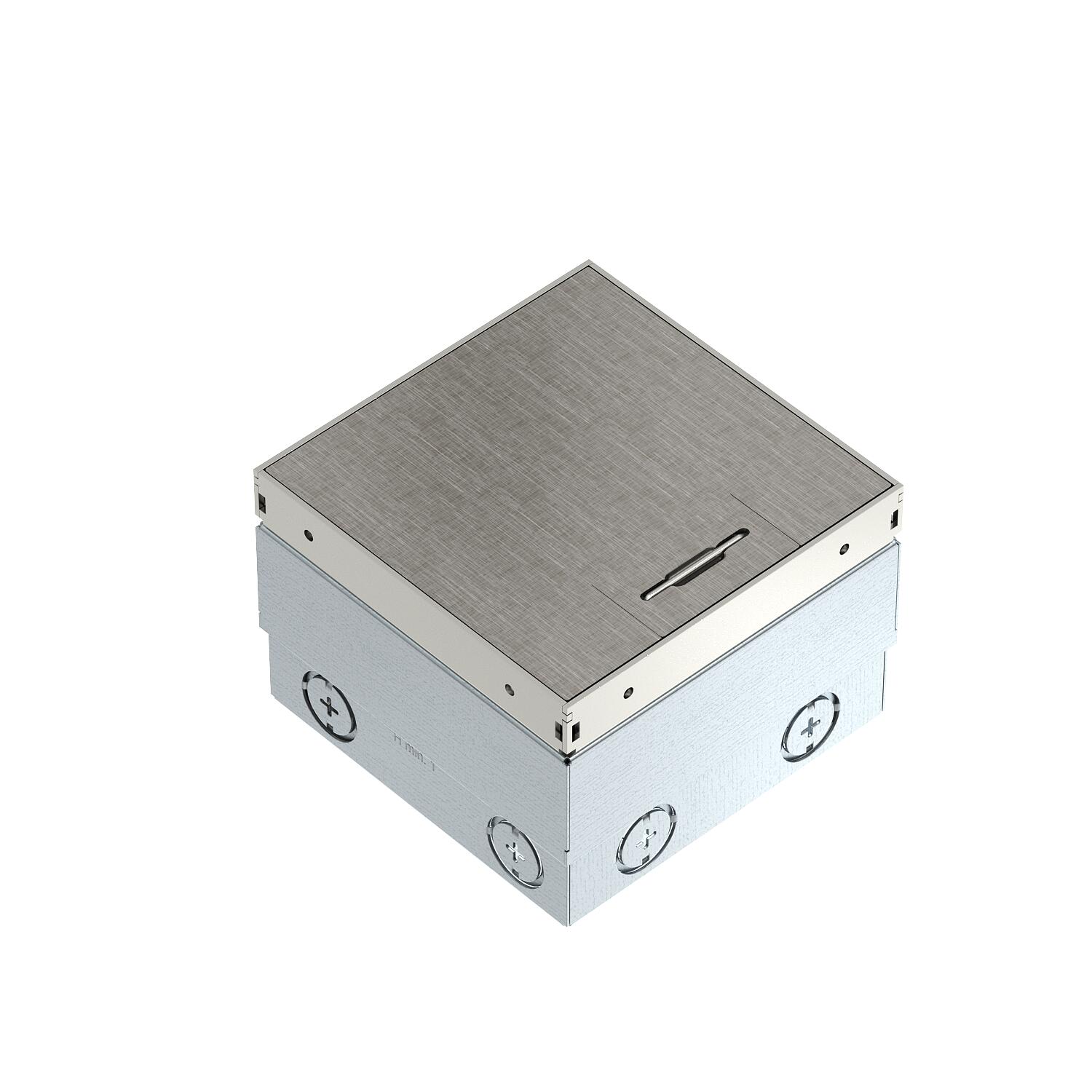

Čtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní hranu podlahové krytiny. Minimální hloubka pro instalaci je 100 mm, rozsah nivelace + 35 mm.

Rám a víko z nerezové oceli viditelné v podlaze. Víko s dekorativní deskou Cross hatch. Prázdné pouzdro až pro 2× instalační přístroj Modul 45® v montážním nosiči a 2× modulární zásuvku pro datovou techniku ve volitelném nosiči datové techniky. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	12,532 kg CO2e / 1 Kus
Dĺžka	140 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Mechanizmus otvárania	Držadlo
Menovitá veľkosť pre prístrojové jednotky	2
Možnosť osadenia tesnenia	nie
Norma	EN 50085-2-2
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Prázdne puzdro
Počet zabudovateľných prístrojov	2
Prístrojový nosič na uchytenie prístrojových vložiek	nie

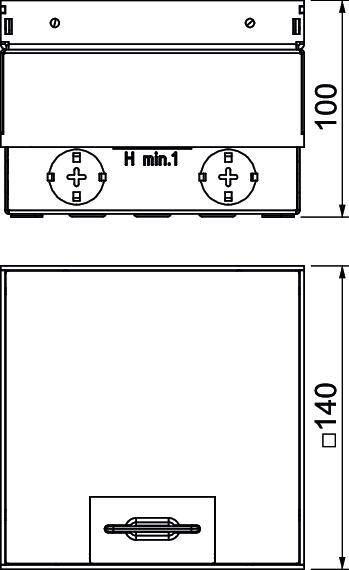

Rozmer	140x140x110
S rámom pre podlahovú krytinu	nie
Šírka	140 mm

Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie rámu	Príložná hrana podlahovej krytiny
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Dekorplatte Muster
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	100 mm
Výška podlahy max.	135 mm
Výška podlahy min.	100 mm
