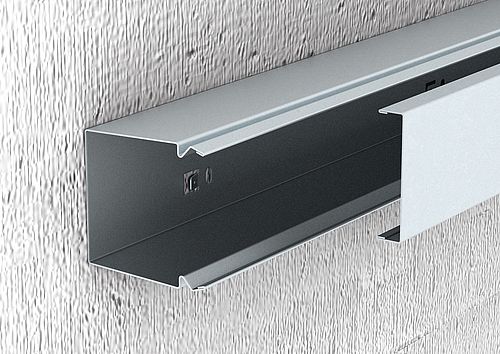

Kanály na vedenie káblov LKM: Spoľahlivá ochrana pre káble a vedenia

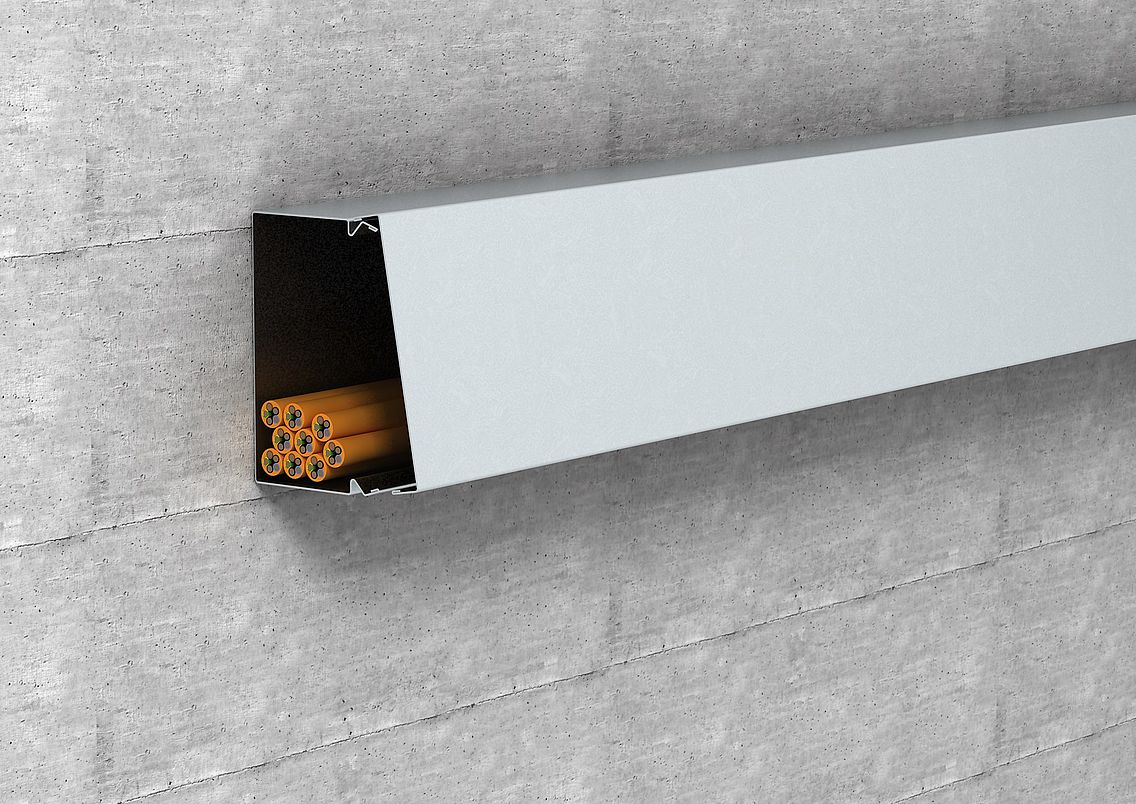

Kanály na vedenie káblov LKM z kovu od spoločnosti OBO sa mnohokrát osvedčili ako stabilný systém do drsného prostredia, ako sú priemyslové prostredie alebo stavba prevádzok. Tieto tvoria uzatvorený systém, ktorý umožňuje jednoduchú dodatočnú inštaláciu aj s vopred zostavenými zástrčkami. Kanálový systém spoľahlivo chráni vedenia strojov a zariadení pred mechanickým zaťažením a znečistením. Káble a vedenia sa tak pokladajú nielen podľa predpisov a bezpečne, ale aj opticky príťažlivo. Kanály na vedenie káblov sa dopĺňajú tvarovanými dielmi a komponentmi príslušenstva, ako napríklad krúžky na ochranu hrán a koncovky, vďaka ktorým je systém ešte flexibilnejší.

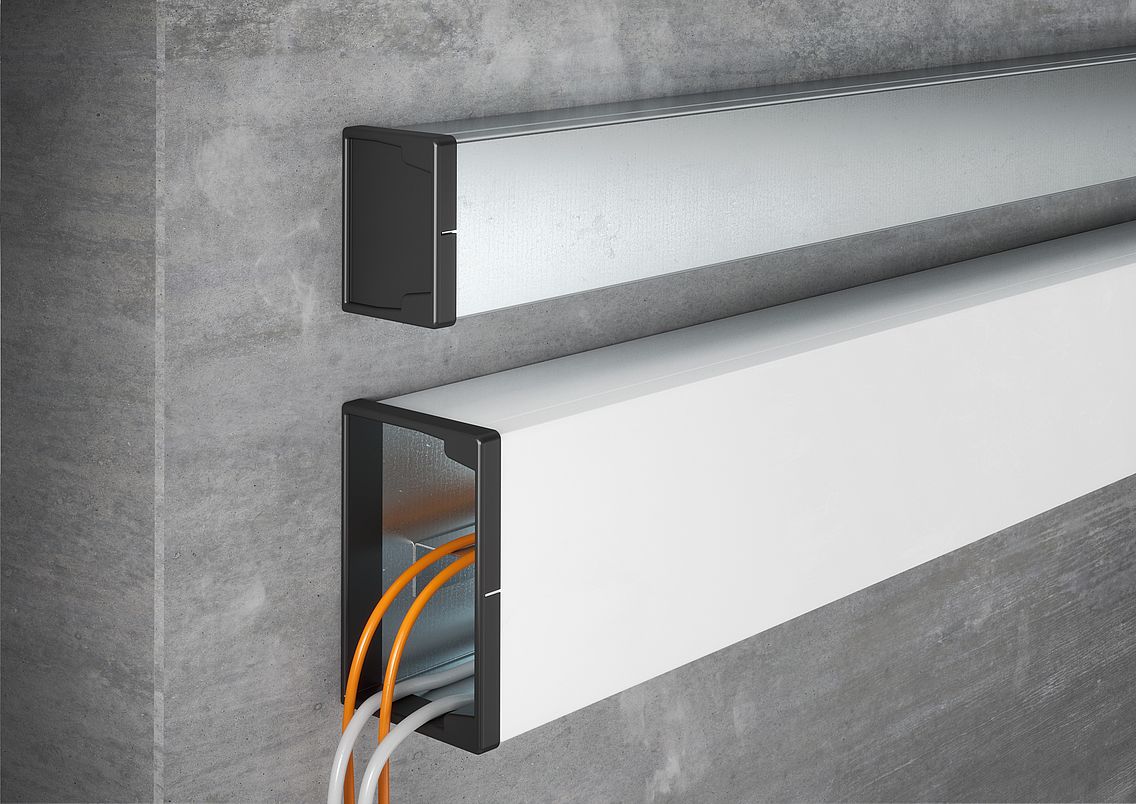

Krúžky na ochranu hrán: Časovo úsporná a jednoduchá dodatočná inštalácia
Krúžky na ochranu hrán systému LKM je možné jednoducho dodatočne nainštalovať – aj vtedy, keď sú už kanály namontované na stenu alebo už dokonca osadené vedeniami. Krúžky na ochranu hrán vyrobené z bezhalogénového materiálu sa vyznačujú nielen atraktívnym vzhľadom, ale aj používateľsky prívetivou haptikou. Uzatvorené koncovky sú k dispozícii v rovnakom dizajne.
Kanály na vedenie káblov pre každú výzvu: Výber veľkostí a povrchov

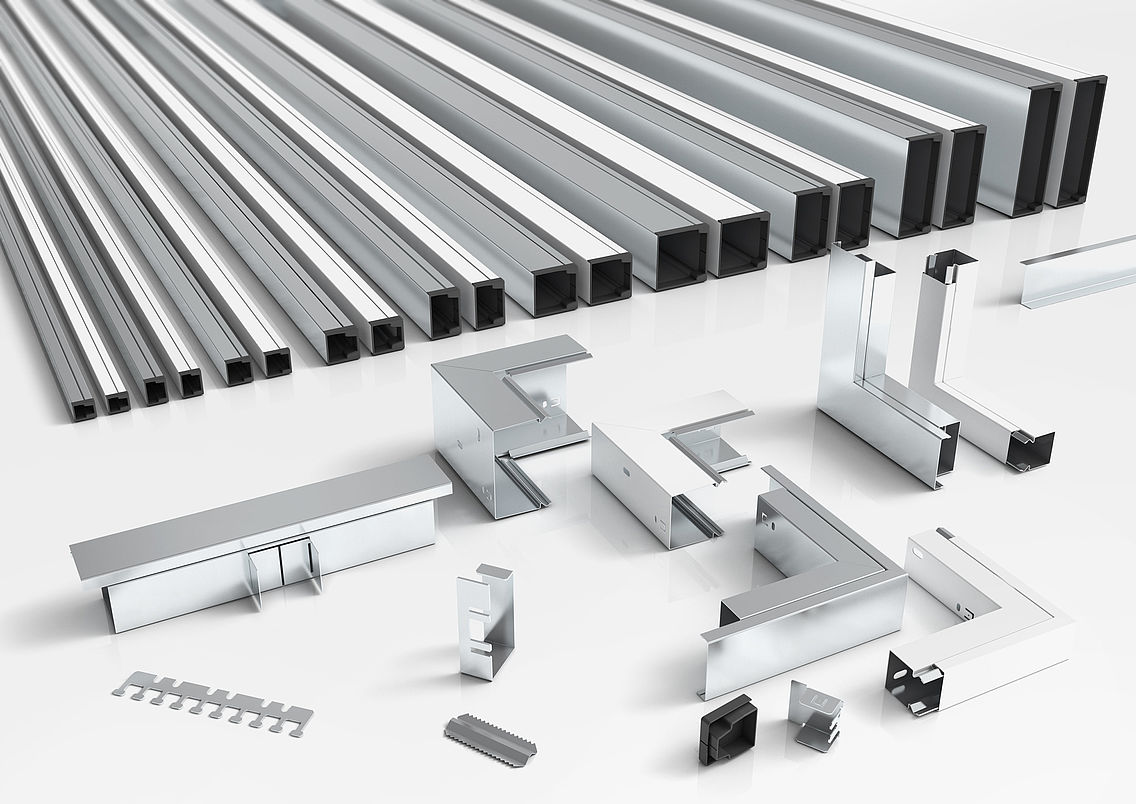

V systéme LKM je na výber celkovo desať rôznych veľkostí kanálov, aby bolo možné rýchlo a jednoducho nájsť vhodný kanál pre každý inštalačný zámer. Všetky kanály sú k dispozícii s povrchmi FS (pásovo pozinkované) a FSK (pásovo pozinkované a s čisto bielou plastovou povrchovou úpravou). Zakúpiť je možné aj špeciálne riešenia vo všetkých farebných odtieňoch RAL. Vďaka tomu sa kanály LKM opticky ideálne začlenia do rôznych prostredí inštalácie. Pomoc pri výbere OBO poskytuje prehľad všetkých kanálov na vedenie káblov a prostredníctvom pár krokov vedie k vhodnému variantu LKM.
Ochrana a zachovanie funkčnosti
Kanály na vedenie káblov LKM sa osvedčili nielen na vedenie a ochranu káblov a vedení, ale aj na účely zachovania funkcie. Pokládka káblov pomocou kanálov na vedenie káblov LKM z kovu typu je schválená ako špecifický druh pokládky pre káble podľa normy DIN 4102 časť 12 pre triedy zachovania funkčnosti E30 až E90. Kanál LKM20030 je špeciálne testovaný pre káble odolné voči požiaru a telekomunikačné káble. Kanál LKM60100 je testovaný pre silové káble, ako aj pre káble odolné voči požiaru a telekomunikačné káble.
Praktická inštalácia

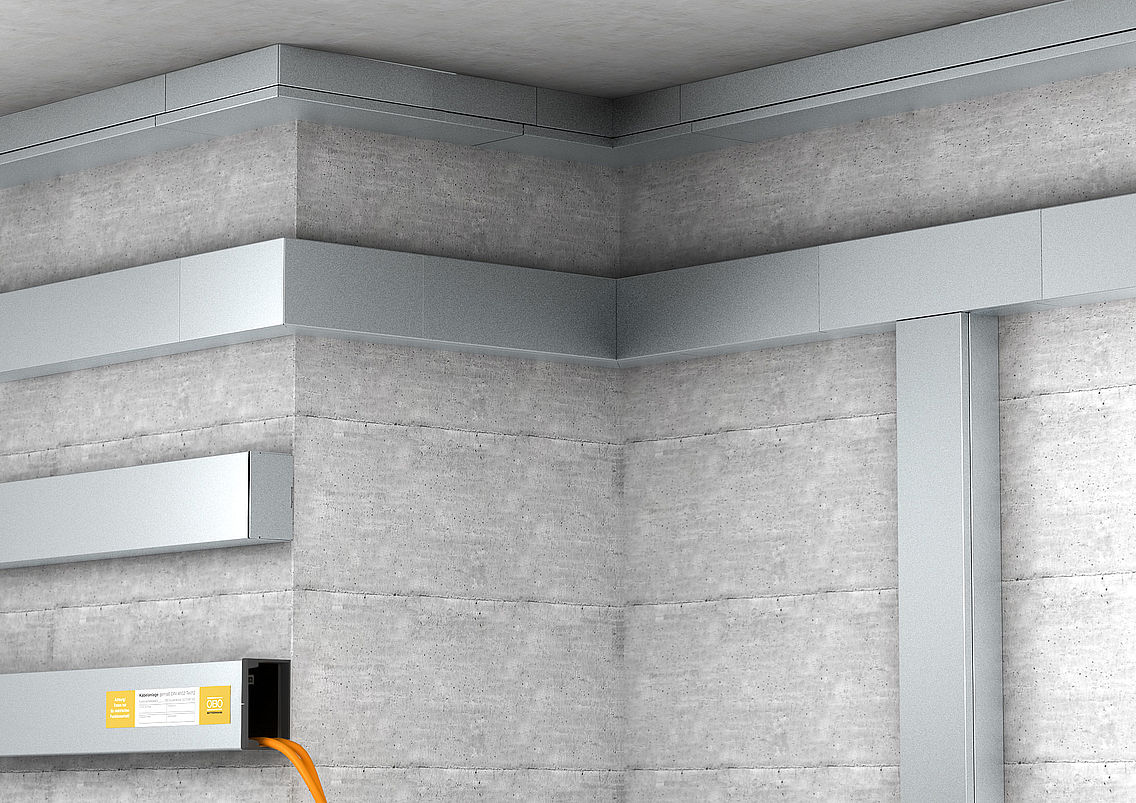

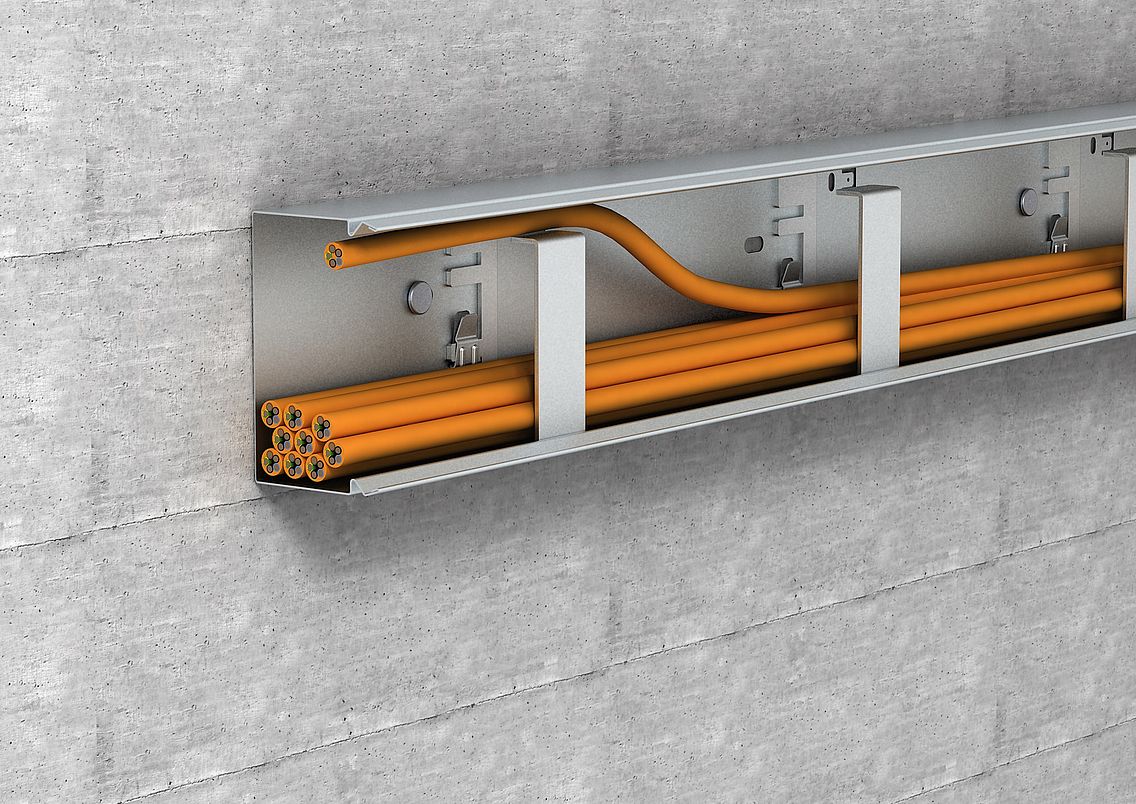

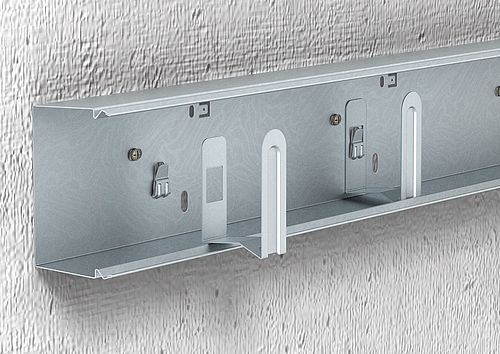

Kanály na vedenie káblov LKM sa hodia aj pre vodorovnú montáž na steny a stropy. U kanála LKM60100 je pritom možné zabrániť vypadnutiu káblov pomocou prídržných spôn. Veko kanála sa po ukončení inštalácie káblov veľmi jednoducho zaistí na spodný diel kanála. Vyrovnanie potenciálu medzi hornou a dolnou časťou, ako aj pod dĺžkami kanálov je zaručené bez použitia dodatočných spojovacích vedení. To šetrí čas a poskytuje spoľahlivú ochranu proti korózii.
Premyslené do detailu

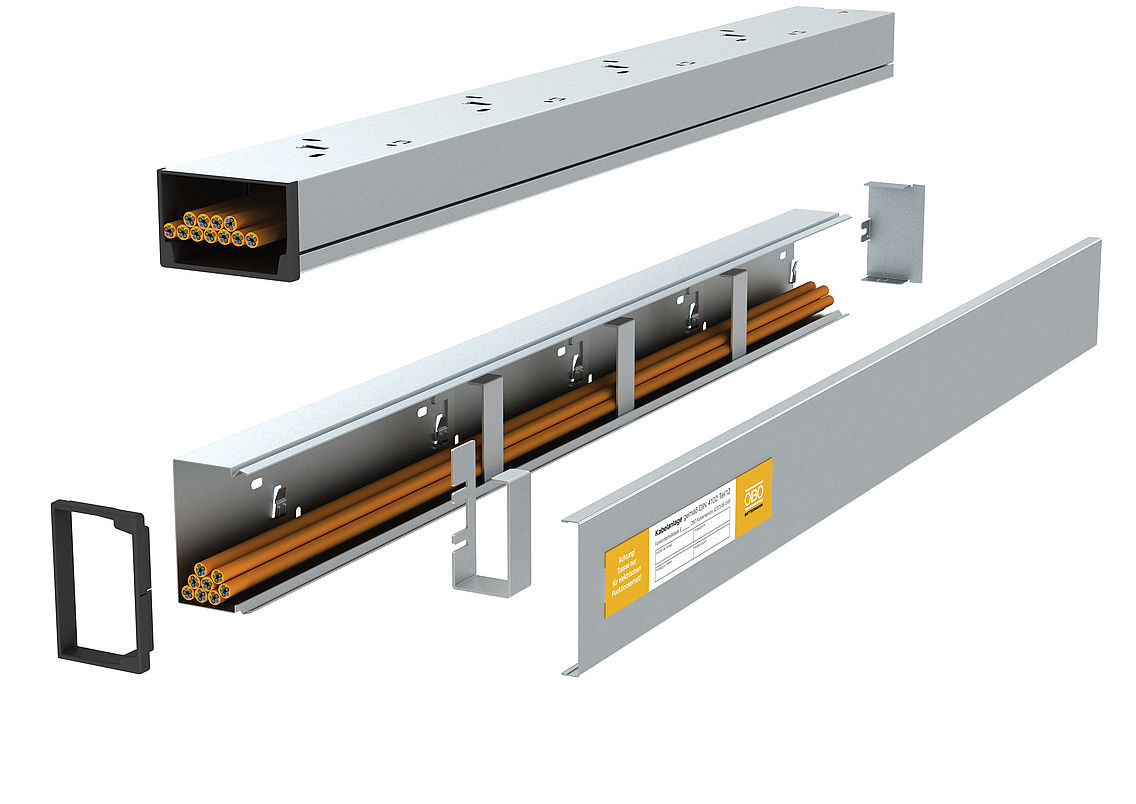

Mnohé šikovné detaily montáže robia z kanálov na vedenie káblovLKM mimoriadne spoľahlivých sprievodcov pri pokládke káblov a vedení:
- Krúžok na ochranu hrany sa nasúva na otvorený koniec kanála LKM a zabraňuje poškodeniu vyvedených káblov.
- Krúžky na ochranu hrán sa starajú o dodatočnú flexibilitu, pretože ich je možné jednoducho dodatočne nainštalovať – aj vtedy, keď je už kanál namontovaný a osadený vedeniami.

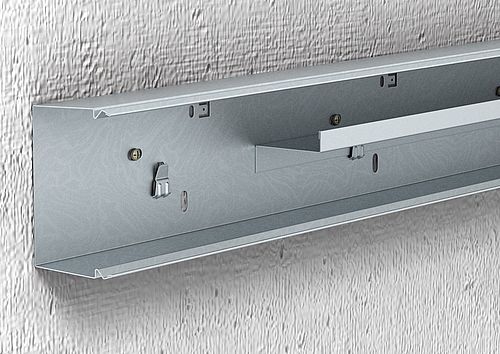

- Deliaca stena sa zasunie do stykových príložiek na dne, vďaka čomu sa zabezpečí vyrovnanie potenciálov bez dodatočných pomocných prostriedkov.
- Spona kanála sa nastrčí na lopatkový otvor v dne a potom sa zaistí do kontúry veka.

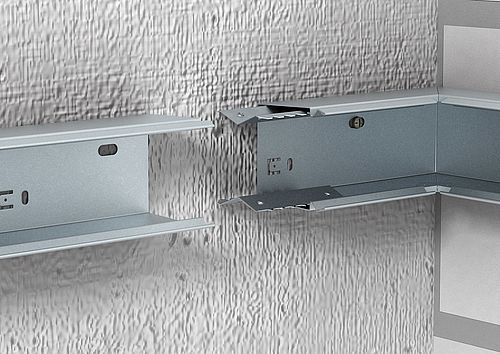

- Spojovací článok sa po montáži kanálov LKM zaistí zvnútra do dielov určených na spojenie, čím sa zabezpečí aj vyrovnanie potenciálov medzi oboma týmito dielmi.
- Špeciálna kontúra veka zaručuje bezpečnú výmenu potenciálov medzi hornou a dolnou časťou.
- Uzemnenie sa realizuje prostredníctvom pripájacieho pásu na dne.

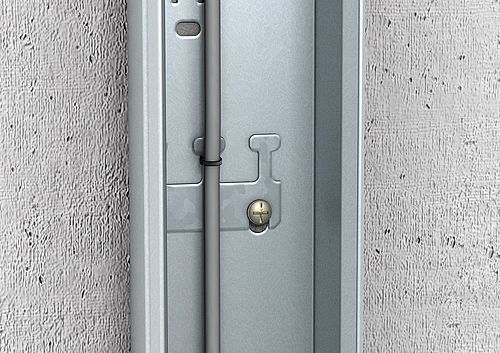

- Držiak vedenia sa montuje pomocou skrutiek na upevnenie kanála. Káble je možné zachytiť pomocou viazačov káblu typu 565.
