Testovacie stredisko BET: Testovaná kvalita
Výrobky OBO sú symbolom najvyššej kvality. Aby sme ju zaručili, spoliehame sa okrem rozsiahlych externých testov aj na naše vlastné testovacie stredisko BET. Tu sa pri rozsiahlych skúškach a testoch testuje kvalita, zaťažiteľnosť a nosnosť výrobkov OBO. Naši vysokokvalifikovaní odborníci okrem iného testujú konštrukčné diely ochrany pred bleskom, štruktúry ochrany pred bleskom a zariadenia na ochranu pred prepätím. Aj účinky bleskových javov sa tu analyzujú z vedeckého hľadiska.
Ďalším ťažiskovým bodom skúšky je nosnosť a zaťažiteľnosť káblových nosných systémov. Najmodernejšie zariadenia na skúšanie v testovacom centre OBO umožňujú simulácie zaťažení s hmotnosťou v tonách. Skúšobní inžinieri OBO tu netestujú iba v rámci vývoja, ale aj v rámci certifikácií, podľa príslušnej potreby alebo aj na zvláštne želanie zákazníka.
Aj zaťažiteľnosť podlahových systémov sa čo najpresnejšie testuje v testovacom stredisku BET.
Rýchly prístup ku všetkým informáciám pre vás
Spoločnosť OBO vykonáva v testovacom stredisku BET nasledujúce skúšky:
- Káblové nosné systémy: Testy podľa DIN / EN / IEC 61537
- Elektromagnetické vlastnosti systémov manažmentu káblov:
Testy podľa DIN / CLC/TS 50659 - Podlahové systémy: Testy podľa DIN / EN 50085-2-2
- Súčasti ochrany pred bleskom: Testy podľa DIN / EN / IEC 62561
- Prístroj na ochranu proti prepätiu: Testy podľa DIN / EN / IEC 61643
Elektricky vodivé, kovové a do vyrovnania potenciálu začlenené systémy manažmentu káblov tienia v nich uložené káble a vedenia proti elektromagnetickým rušivým poliam.
Účinnosť tienenia proti magnetickým poliam je definovaná tieniacim účinkom systémov manažmentu káblov a meria sa podľa kapitoly 4 normy DIN / CLC/TS 50659. Na tento účel sa v stanovenom usporiadaní prostredníctvom magnetického poľa impulzného prúdu meria rušivý prúd indukovaný v slučke vodiča. Magnetický tieniaci účinok systému manažmentu káblov potom predstavuje 20-násobnú hodnotu logaritmu z pomeru rušivého prúdu v slučke vodiča bez systému manažmentu káblov k rušivému prúdu slučky vodiča, keď sa táto nachádza v systéme manažmentu káblov.
Prenosová impedancia je ďalším znakom elektricky vodivých, kovových systémov manažmentu káblov, ktorá slúži na to, aby posudzovala elektromagnetické rušenie.
Táto vyplýva z pomeru poklesu napätia pozdĺž stanoveného usporiadania a rušivého prúdu, ktorý týmto usporiadaním preteká. Pokles napätia, ktorý sa pri tom vyskytuje, je kombináciou z poklesu napätia, ku ktorému dochádza pozdĺž usporiadania v dôsledku rušivého prúdu v systéme manažmentu káblov, a z poklesu napätia, ktorý sa indukuje týmto rušivým prúdom v kábli uloženom v systéme manažmentu káblov. Meranie prenosovej impedancie sa realizuje podľa kapitoly 5 DIN / CLC/TS 50659.
Podlahové systémy musia sčasti odolať veľkým zaťaženiam a mali by preto vykazovať odolnosť, dlhú životnosť a bezpečnosť. V testovacom stredisku BET sa tieto mechanicky zaťažujú podľa DIN / EN 50085-2-2. Európska norma stanovuje požiadavky a skúšky pre elektroinštalačné kanálové systémy.

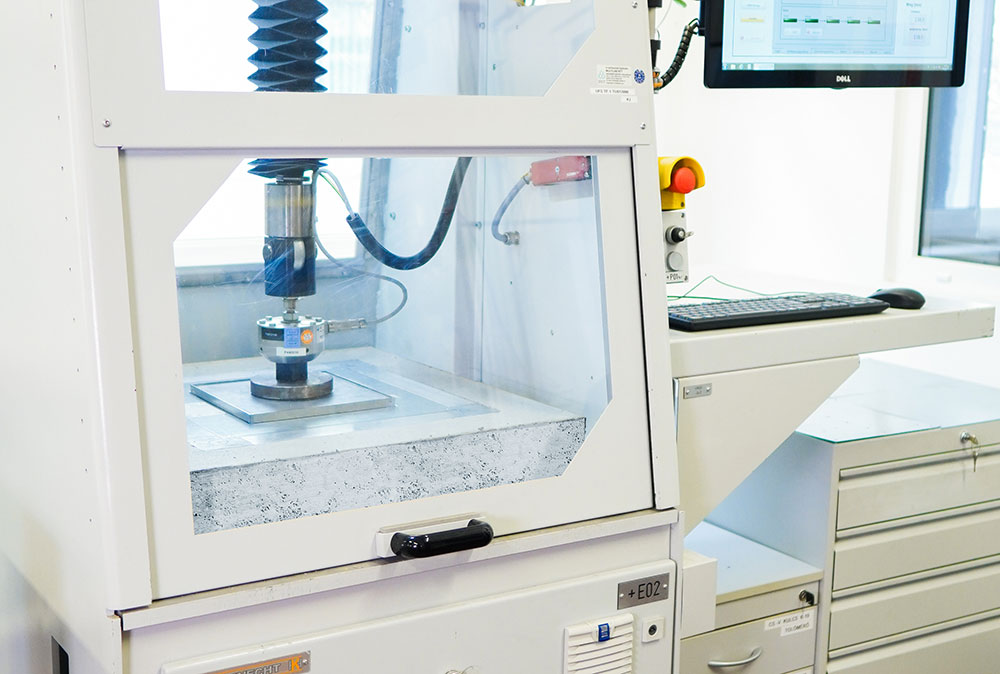

Podľa výrobku a príslušného pododseku normy sa pri skúške používajú rôzne formy a plošné veľkosti. Zariadenie na skúšanie sa pritom vyznačuje skutočnou tlakovou silou a príslušným deformovaním systému a jeho komponentov. Zariadenie na skúšanie má vnútornú skúšobnú oblasť 0,7 m x 0,7 m a môže vytvárať tlakovú silu do 50 kN.
Na zaistenie nosnosti káblových nosných systémov (KTS) sú v DIN / EN / IEC 61537 definované skúšky pre bezpečné prevádzkové zaťaženie (SWL) a príslušné podmienky pri skúškach. V testovacom stredisku BET sa nachádza vlastné zariadenie na skúšanie káblových nosných systémov na vykonávanie týchto skúšok. Toto zariadenie bolo skonštruované spoločnosťou OBO Bettermann a v priebehu rokov sa kontinuálne rozširovalo a prispôsobovalo novým požiadavkám a podmienkam.

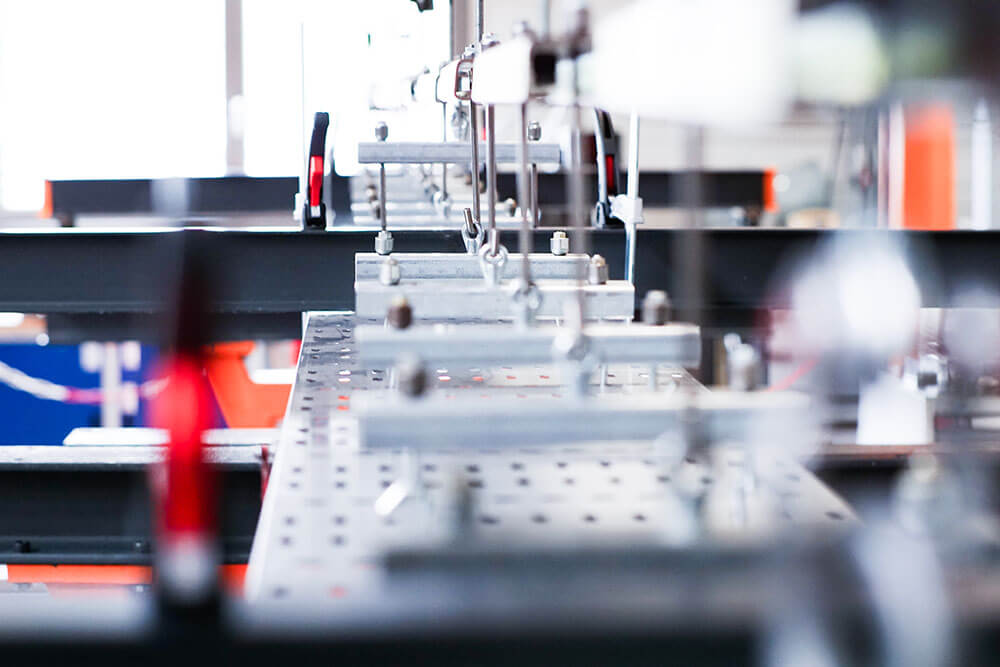

Káblové nosné systémy sa montujú podľa DIN / EN / IEC 61537. Podľa dĺžky skúšobného poľa sa na skúšané predmety vyvíja pomocou dvoch hydraulických valcov ťažná sila celkovo 7 t, ako aj zaťaženie, ktoré sa má zniesť. Deformácie, ktoré pritom vzniknú, sa zaznamenávajú pomocou snímačov merania dráhy a zdokumentujú sa spolu s príslušnou silou v kN/m. Ak káblový nosný systém úspešne odolá zaťaženiu, zvýši sa zaťaženie o faktor 1,7 za účelom poistenia proti zlyhaniu. Deformácia vo vzťahu k zaťaženiu sa naďalej zaznamenáva.
Pomocou zariadenia na skúšanie káblových nosných systémov je možné realizovať skúšky so zaťaženiami od 0,05 kN/m do 4,9 kN/m. Pritom sa môžu vykonávať nasledujúce skúšky podľa DIN / EN / IEC 61537: Horizontálna a vertikálna úroveň, horizontálny smer chodu podľa kapitoly 10.3, 10.4 a 10.5 s podpernými vzdialenosťami
- do 7 m ako nosníková konštrukcia s dvoma poľami
- až do 15 m ako usporiadanie s jednopoľovým nosníkom

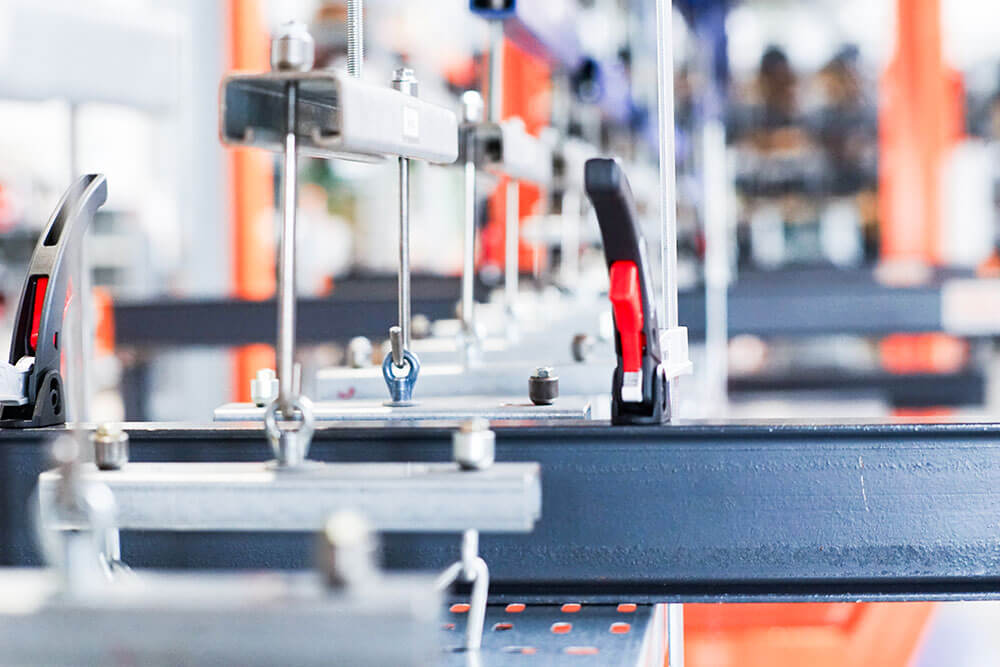

Systémy káblových žľabov alebo káblových rebríkov, ako aj jednotlivé prvky, ktoré nesú tieto systémy (napr. konzoly a závesné zariadenia) sa vystavujú bezpečnému pracovnému zaťaženiu podľa DIN / EN / IEC 61537. Počas skúšky zaznamenáva zariadenie na skúšanie KTS skutočnú silu a príslušnú deformáciu. Zariadenie na skúšanie je dimenzované pre ťažnú silu 25 kN.
Mechanická pevnosť káblových nosných systémov a systémov káblových rebríkov sa kontroluje prostredníctvom rázovej skúšky pomocou kyvadlového kladiva. Skúšobný prístroj s kyvadlovým kladivom v testovacom stredisku BET dokáže testovať do 50 J. Podľa DIN / EN / IEC 61537 nie je takáto skúška potrebná pre kovové systémy.
Ďalšou skúškou, ktorú je možné vykonať v testovacom stredisku BET, je skúška elektrickej vodivosti káblových nosných systémov a systémov káblových rebríkov podľa kapitoly 11 DIN / EN / IEC 61537. Táto slúži na zabezpečenie vyrovnania potenciálov a spojenie so zemou.
Systémové komponenty, ktoré v skúšobnej norme DIN / EN / IEC 61537 nepodliehajú triede korózie, je možné skúšať pomocou testu postrekovaním soľnou hmlou v komore so soľnou hmlou. Neutrálny test postrekovaním soľnou hmlou (NSS) podľa ISO 9227 umožňuje posúdenie odolnosti voči korózii pri neklasifikovanej ochrane proti korózii. Tento test sa často používa na porovnávacie skúšky podobných druhov ochrany proti korózii.
Rad noriem DIN / EN / IEC 61643 vyžaduje rôzne skúšky výkonnosti a bezpečnostné skúšky, aby sa preukázala vybíjacia schopnosť a výkon prístrojov na ochranu pred prepätím (SPD). Tieto skúšky zaručujú aj bezpečnosť SPD v prípade výpadkov systému.

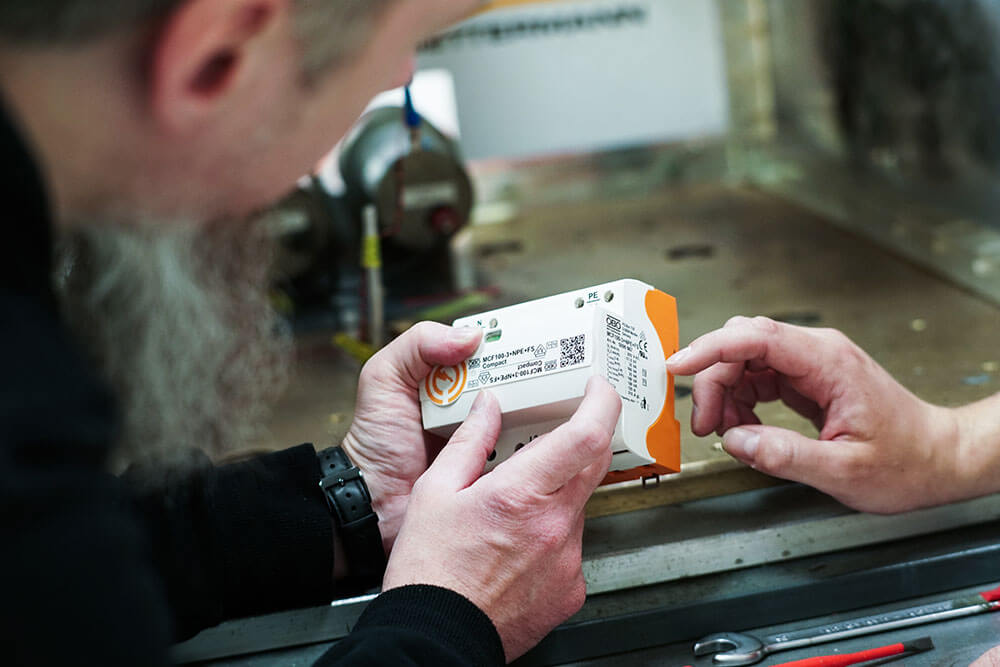

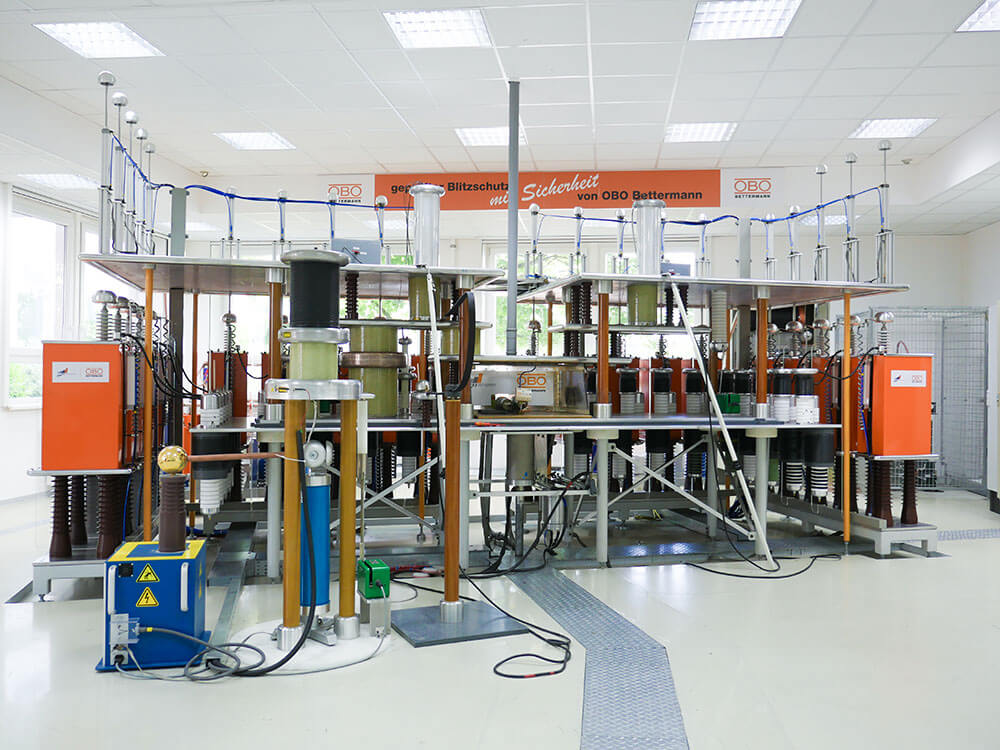

Pomocou generátora bleskových prúdov v testovacom stredisku BET je možné preskúšať výkon a vybíjaciu schopnosť SPD typov 1 a 2. Tento poskytuje 8/20 a 10/350 prúdové impulzy do 200 kA. Generátor bleskových prúdov obsahuje ohmicko-kapacitný diferenčný systém deliča napätia, ktorý meria do 10 kV.
Pre pracovnú skúšku je okrem toho k dispozícii zdroj striedavého prúdu, ktorý je pripojený paralelne ku generátoru bleskového prúdu a môže dodávať skratové prúdy do 3,5 kA pri 190 V a 255 V a 1,5 kA pri 440 V.

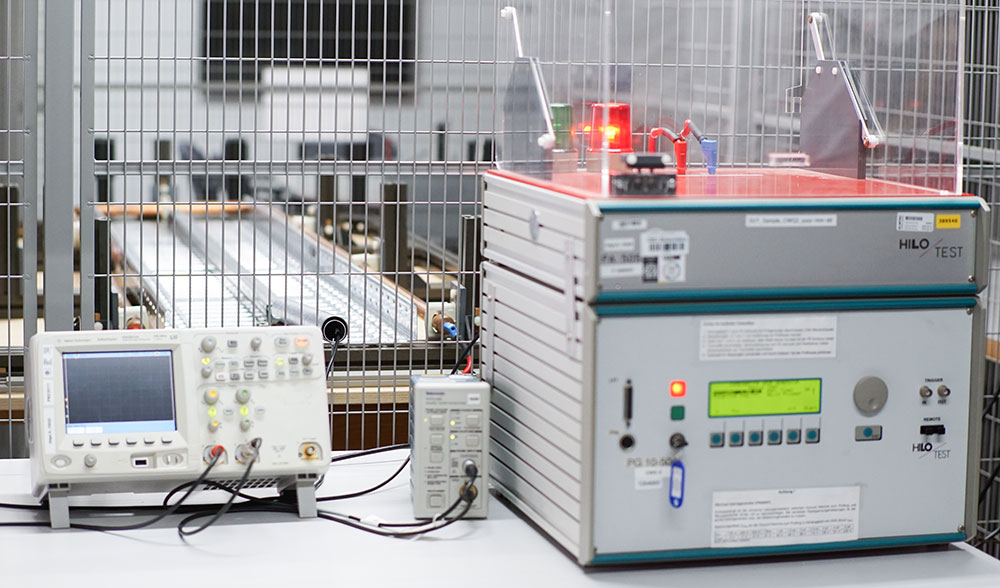

Naše hybridné generátory sú schopné poskytovať do 24 kV (1,2/50) / 12 kA (8/20). S pridaním 498 Ω odporu sú možné merania rázového zapaľovacieho napätia pre spínacie a kombinované SPD podľa rozhodovacieho listu CTL DSH 2006.
Je možné vykonávať merania celkového nárazového výbojového prúdu na SPD až so 4 pripojeniami vodičov pod napätím. S existujúcim meracím systémom je možné merať prúd prostredníctvom každého vodiča pod napätím do 60 kA pre 8/20 a 10/350 prúdové impulzy.
Obmedzovacie napätia a zvodové prúdy je možné skúšať aj v testovacom stredisku BET.
V rade noriem DIN / EN / IEC 62561 sú predpísané rôzne testy, ako bleskové impulzné prúdy, elektrické, mechanické a environmentálne testy. Takto sa preukáže, že komponenty systému na ochranu pred bleskom disponujú dostatočnou zaťažiteľnosťou impulzmi bleskového prúdu a odolnosťou voči environmentálnym zaťaženia.
Nasledujúce skúšky sú možné s testovacími zariadeniami testovacieho strediska BET:
V truhle so soľnou hmlou a v zariadení na Kesternichove testy je možné vykonávať skúšky kondicionovania (skúška starnutia) požadované v rade noriem DIN / EN / IEC 62561. Cyklickú skúšku postrekovaním soľnou hmlou (súčiniteľ štíhlosti 2) opísanú v IEC 60068-2-52 je možné vykonať pomocou truhly so soľnou hmlou. Úprava vo vlhkej sírnej atmosfére podľa normy ISO 6988 sa vykonáva v zariadení na Kesternichove testy.

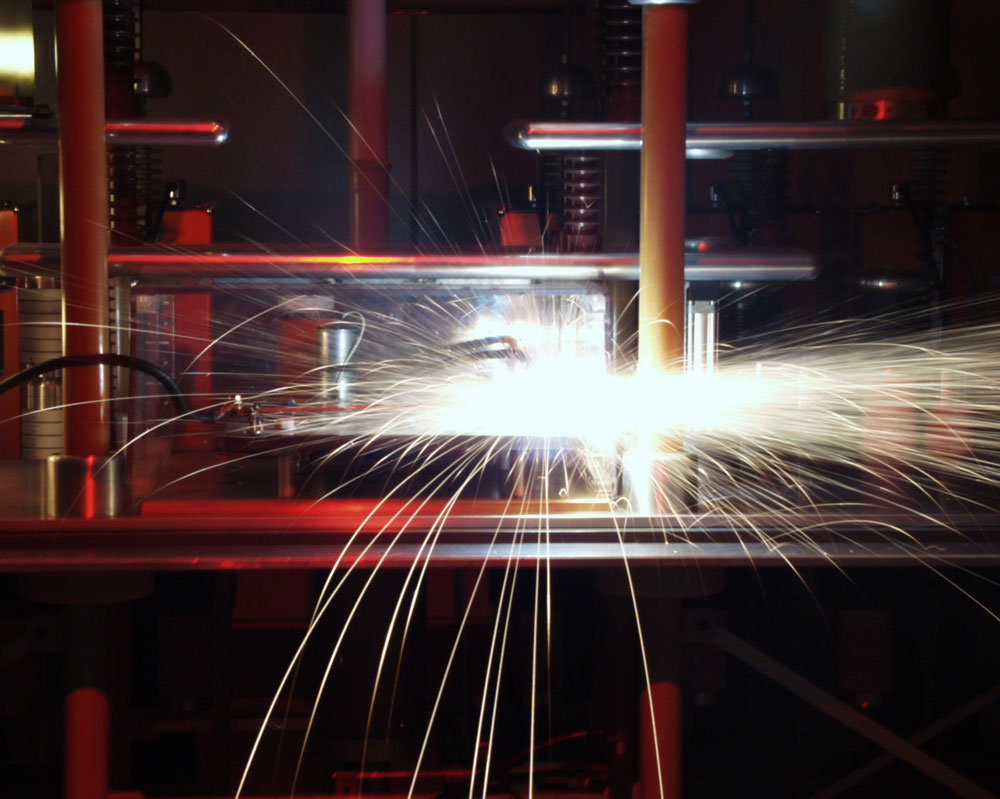

Pomocou generátora bleskových prúdov je možné vykonávať skúšky bleskovými prúdmi radu noriem DIN / EN / IEC 62561 až do 200 kA a s priebehom vlny 10/350 a 8/20. Takto je možné odskúšať komponenty systémov na ochranu pred bleskami, ako spojovacie konštrukčné diely, materiály vedení, hrubé iskriská, počítadlá bleskov a konštrukčné diely pre izolované systémy na ochranu pred bleskami.
Ďalšie elektrické skúšky, ako sú skúška kontaktného odporu alebo špecifického elektrického odporu materiálov vedení, ako aj merania izolačného odporu, sú možné vďaka rôznym meracím postupom.
S hybridným generátorom je možné skúšať rázové zapaľovacie napätia do 24 kV (1,2/50) a rázové prúdové impulzy do 12 kA (8/20).
S vysokonapäťovými skúšobnými zariadeniami sú okrem toho možné nárasty napätia od 100 V/s do 5 kV AC a do 6 kV DC.
Okrem toho je možné vykonávať aj rôzne mechanické skúšky, ako napríklad rázové skúšky pomocou kyvadlového kladiva.

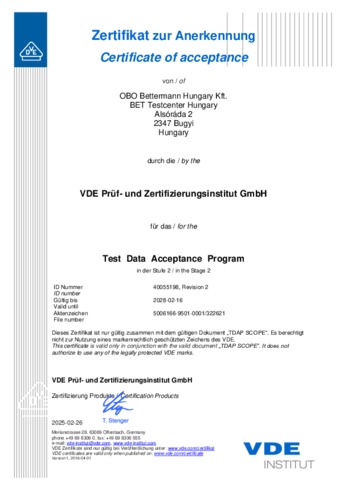

Certifikáty
Za rozhodovacie pravidlo, ktoré opisuje, ako sa zohľadňuje neistota merania vo vyhláseniach o zhode k určitej požiadavke, sa považuje:
Vyhlásenia o zhode sa rozhodujú podľa IEC Guide 115, pokiaľ v použitej skúšobnej norme nie je stanovené inak.
