Magic PV Pitch
Magic technológia to umožňuje: Montážny systém OBO pre šikmé strechy je možné namontovať bez skrutiek a náradia. Šetrí to čas. Uchytenie na strechu v rámci systému poskytuje flexibilitu. Môže byť namontovaná na všetky bežné typy šikmých striech so škridlovou strešnou krytinou a zároveň ju možno kedykoľvek plynulo a milimetrovo presne nastaviť do všetkých smerov. Univerzálna svorka systému slúži ako stredná aj koncová svorka s upínacím rozsahom 30 – 50 mm. Umožňuje bezproblémové uchytenie všetkých štandardne dostupných PV modulov.
Mimoriadne praktické: Výrobky pre systémy pre ploché a šikmé strechy je možné kombinovať.
Kľúčové vlastnosti produktu

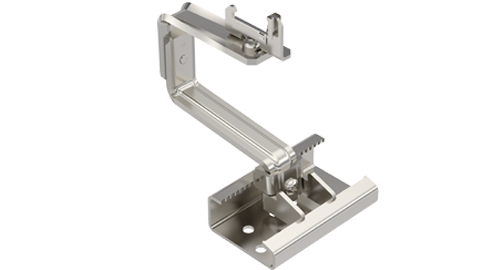

Univerzálny úchyt na šikmú strechuDachhaken universal für
- Určené na montáž na všetky bežné typy šikmých striech so škridlovou krytinou.
- Umožňuje presné nastavenie vo všetkých smeroch s milimetrovou presnosťou
- Maximálna flexibilita vďaka celkovo 9 otvorom pre skrutky M8 s plochou guľovou hlavou na montáž strešného háku na krokvu.
- Rýchle a jednoduché nastavenie pozície háku (vertikálne a/alebo horizontálne) pomocou iba jednej upevňovacej skrutky.
- Vertikálne možnosti nastavenia umožňujú jednoduché vyrovnanie nerovností na streche
- Montážna lišta sa upevňuje bez použitia skrutiek alebo nástrojov. Vďaka inovatívnej technológii OBO Magic
- Výšková kompenzácia 14 mm pre prispôsobenie na existujúcu strešnú latu.
- Bočné nastavenie s rozsahom 76 mm na strešnej krokve.
- Možnosť bočného posunu do 10 mm na jemné nastavenie montážneho profilu.
- Bočná nastaviteľnosť 10 mm pre presné doladenie montážneho profilu.

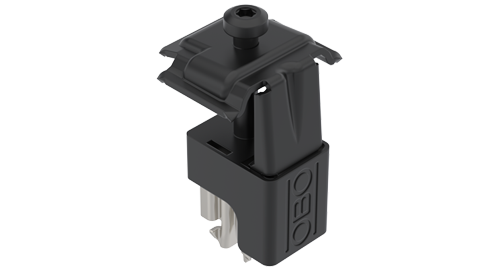

Univerzálna svorka pre systém na plochú/šikmú strechu
- Čierne prevedenie pre bezproblémové a estetické zosúladenie s rovnako čiernym prevedením príslušného nosného profilu.
- Upínací rozsah pre uchytenie modulu od 30 do 50 mm
- Po zasunutí do montážnej drážky umožňuje otočenie o 90°
- Použiteľná ako stredná alebo koncová svorka
- Optimalizovaný tvar na rohoch vrchnej časti na vyrovnanie potenciálov so solárnym modulom
- Obklopujúce plastové teleso vedie horný diel a zabraňuje tomu, aby sa tento pretočil počas montáže
- Horný diel ostáva stáť vo svojej hornej pozícii, kým sa solárny modul nahotovo neupevní
- Možnosť nacvaknutia na určené montážne pätky (systém pre ploché strechy) a do drážky montážnej lišty (systém pre šikmé strechy)
- Plastové puzdro slúži ako podporná plocha pre presné polohovanie panelov.
- Dlhá životnosť vďaka použitiu vysokohodnotnej ušľachtilej ocele

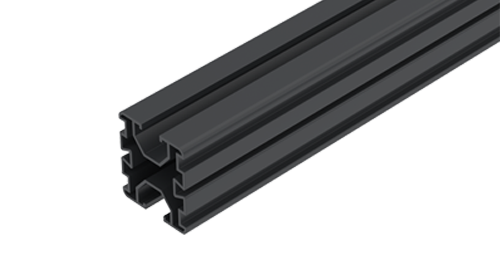

Nosný profil pre systémy na ploché a šikmé strechy
- Čierna povrchová úprava pre jednotné a vizuálne nenápadné prispôsobenie typu strešnej krytiny.
- Obojstranné 10 mm drážky umožňujú upevnenie komponentov, ako sú posuvné matice, univerzálne alebo uzemňovacie svorky.
- Ďalšie bočné drážky pre pozdĺžne a/alebo krížové spojky
Koncový kryt nosného profilu
- Čierne prevedenie pre bezproblémové a estetické zosúladenie s rovnako čiernym prevedením príslušného nosného profilu.
- Integrované otvory umožňujú odtok vody a tým zabraňujú hromadeniu vody vo vnútri nosného profilu.
- Estetické ukončenie nosného profilu: Takto je možné zakryť napríklad nevzhľadné rezné hrany

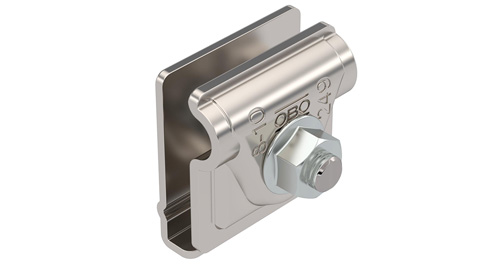

Univerzálna uzemňovacia svorka FV
- Univerzálna uzemňovacia svorka FV je predmontovaná
- Presné upevnenie uzemňovacej svorky pomocou predmontovanej posuvnej matice v drážke príslušného nosného profilu.
- Odolný voči bleskovému prúdu 100 kA
- Rýchla montáž vďaka integrovanému pružinovému mechanizmu
- Pre upevnenie vodiča s kruhovým prierezom RD 8–10
- Na upevnenie jedno- a viacžilových vodičov s prierezom 6–50 mm²
- Pre všetky profily s drážkou 10 mm. Optimálne využitie je zabezpečené v kombinácii s nosným profilom OBO.
- Zodpovedá požiadavkám podľa normy STN EN 62561-1

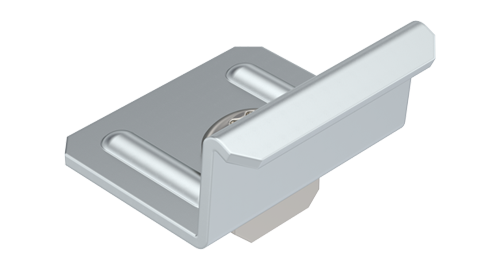

Krížová spojka pre nosný profil
- Na vytvorenie krížového spojenia na ploche strechy
- Riešenie pre strešné plochy s obmedzeným prístupom, kde priame spojenie nosných profilov nie je realizovateľné.
- Upevňuje sa do bočnej hrany nosného profilu
- Upevnenie pomocou skrutky s kľúčom veľkosti TX 40
Pomôcka na projektovanie
Objavte budúcnosť plánovania fotovoltaiky
Plánovanie PV montážnych systémov nikdy nebolo jednoduchšie: OBO Construct Tool pre Magic PV Solution to umožňuje. Plánovací nástroj zaujme intuitívnym a prehľadným ovládaním spolu s rýchlymi procesmi plánovania.
