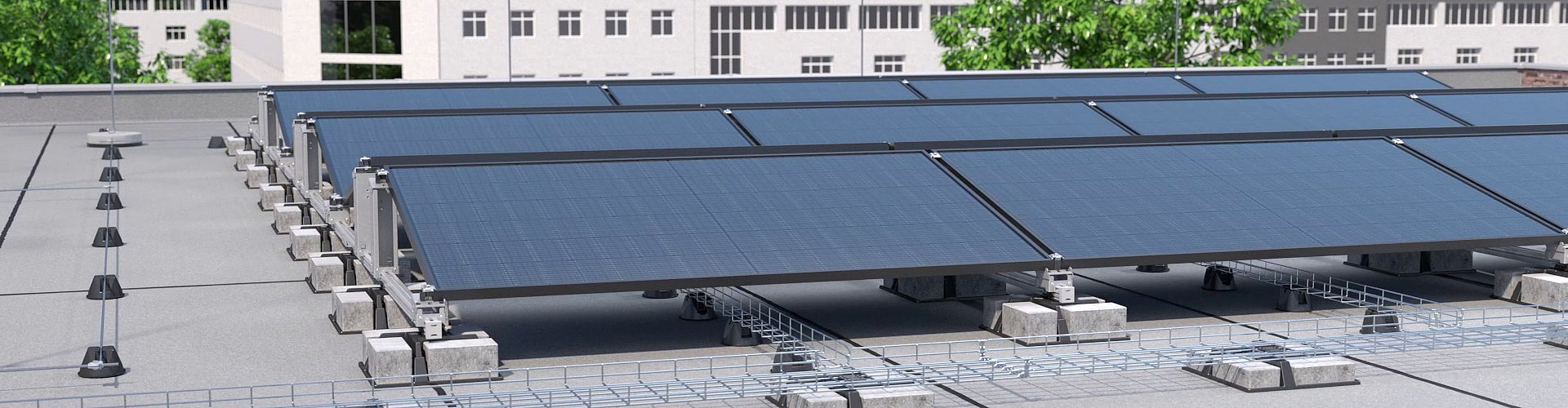

Magic PV Flat Pro
Riešenie Magic PV pre ploché strechy ponúka – rovnako ako systém pre šikmé strechy – technológiu Magic, ktorá umožňuje montáž bez skrutiek a náradia, ako aj univerzálnu svorku na jednoduché upevnenie všetkých bežne dostupných fotovoltaických modulov. Zaťažovací systém UniBase zároveň umožňuje flexibilné dodatočné zaťaženie celého systému pomocou obdĺžnikových dlažobných kameňov – a to aj kedykoľvek po ukončení inštalácie. Systém UniBase je možné ľubovoľne kombinovať s ďalšími produktmi, napríklad s adaptérom pre mrežové žľaby typu 165 MBG HGRM.
Mimoriadne praktické: Výrobky pre systémy pre ploché a šikmé strechy je možné navzájom kombinovať.
Hlavné vlastnosti výrobkov

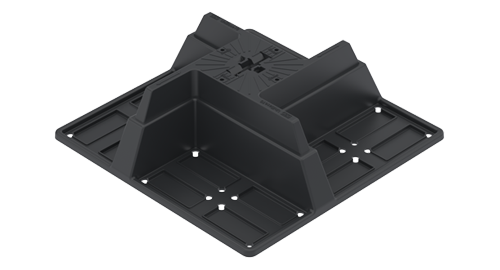

Univerzálny podstavec na zaťaženie,možnosť zaťaženia kameňmi do 10 cm
- Nízka hmotnosť v priamom porovnaní s kameňom TrayFix
- Konštrukčné diely je možné stohovať na seba
- Jednoduché vyrovnanie pomocou dodatočného zaťaženia
- Montáž bez použitia náradia pre rôzne typy adaptérov
- Recyklovateľný materiál
- Možnosť zaťaženia bežne dostupnými dlažobnými kockami 200 x 100 mm (lokálny nákup)
- UniBase pre rôzne použitia ako spodná konštrukcia,
vedenie káblov, montážne lišty a mnoho ďalšieho - K dispozícii v dvoch variantoch výšky: 60 a 100 mm

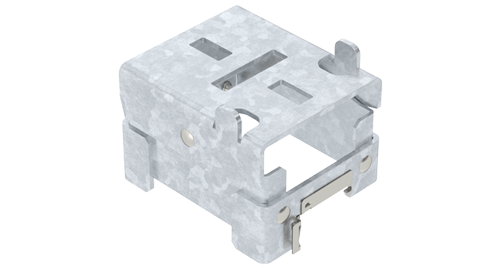

Krátka podpera pre systém na plochú strechu
- Inštalácia na montážnu lištu bez použitia nástrojov
- Neobmedzená možnosť nastavenia v akejkoľvek inštalačnej pozícii
- Pomocný hák na položenie pri montáži solárneho modulu
- Vodorovný pozdĺžny otvor pre univerzálnu svorku ako štandardné upevnenie, prípadne zvislý pozdĺžny otvor, ak sa jednotlivá montážna noha používa aj ako medzipodpera.
- V prípade potreby je možná medzipodpera pre každý panel.
- Kompatibilný so všetkými veľkosťami modulov vďaka zalomenej kĺbovej hlave.
- Trvácnosť a spoľahlivosť vďaka prvotriednym povrchovým úpravám.

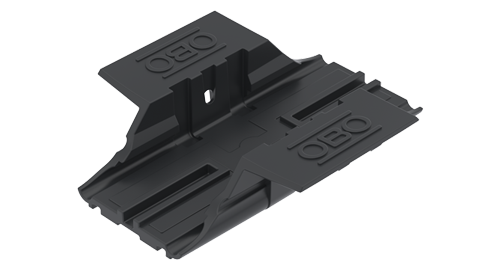

Adaptér pre nosný profil pre univerzálny podstavec
- Montáž adaptéra bez použitia náradia s UniBase
- Montáž montážnej lišty s adaptérom bez použitia náradia
- Integrovaná protišmyková podložná plocha
- Demontáž montážneho profilu bez použitia náradia
- Jednoduché vyrovnanie montážneho profilu

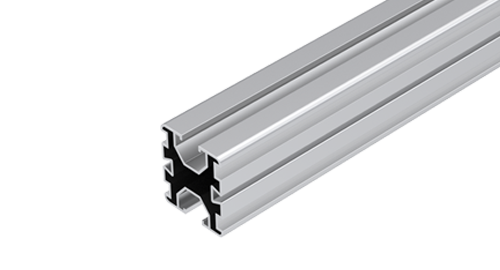

Nosný profil pre systém na plochú/šikmú strechu
- Nezinkované prevedenie pre všetky strechy bez zvýšených estetických nárokov
- Obojstranné drážky široké 10 mm, napríklad pre posuvnú maticu, univerzálnu alebo uzemňovaciu svorku
- Ďalšie bočné drážky napríklad pre pozdĺžne a/alebo krížové spojky

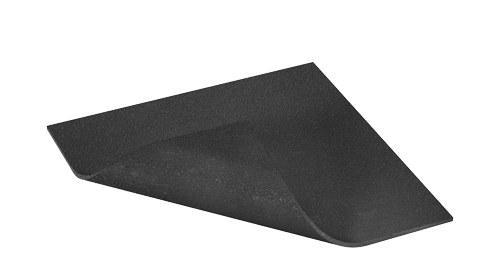

Ochranná stavebná podložka
- Dodatočná ochrana strešnej krytiny
- Zníženie mechanických vplyvov na strešnú krytinu
- Zabránenie vzniku netesností v dôsledku prípadnej nekompatibility plastových materiálov
- Hodí sa na zvýšenie koeficientu trenia, ak to napríklad vyžaduje strešná fólia; dostupné v 2 variantách: s hliníkovou vrstvou alebo bez nej.

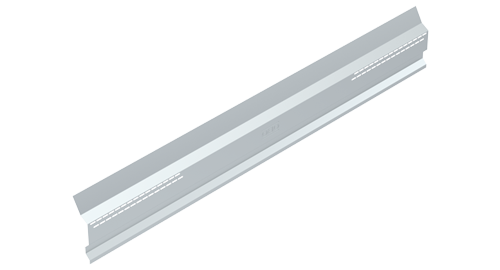

Plech na ochranu proti vetru pre systém na plochú strechu
- Zmiernenie vplyvov lokálnych veterných zaťažení, ak to vyžadujú statické podmienky (napríklad použitie pri systéme plochej strechy s orientáciou na juh).
- Jednoduchá predmontáž zasunutím do upevňovacích pások dlhých podpier typu STL.
- Flexibilné možnosti upevnenia vďaka veľkým pozdĺžnym otvorom na dlhých podperách typu STL pomocou samostatne objednávanej plochej skrutky typu FKS.

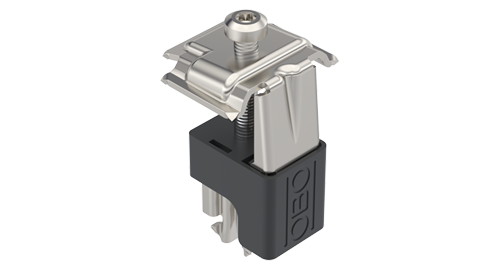

Univerzálna svorka pre systémy na ploché a šikmé strechy
- Nezinkované prevedenie pre optimálnu kombináciu s nezinkovaným nosným profilom
- Upínací rozsah pre uchytenie modulu od 30 do 50 mm
- Otáčateľný o 90° po zaskočení do drážky montážnej lišty
- Možnosť použitia ako stredná alebo koncová svorka
- Špeciálna geometria na rohoch horného dielu pre vyrovnanie potenciálu so solárnym modulom
- Obklopujúce plastové teleso vedie horný diel a zabraňuje tomu, aby sa tento pretočil počas montáže
- Horná časť zostáva vo svojej hornej polohe, až kým nie je solárny modul napevno upevnený.
- Možnosť nacvaknutia na určené montážne pätky (systém pre ploché strechy) a do drážky montážnej lišty (systém pre šikmé strechy)
- Plastové púzdro slúži ako podporná plocha pre presné polohovanie panelov.
- Dlhá životnosť vďaka použitiu kvalitnej nerezovej ocele
Na stiahnutie
Pomôcka na projektovanie
Objavte budúcnosť plánovania fotovoltaických systémov.
Plánovanie PV montážnych systémov je jednoduchšie než kedykoľvek predtým: OBO Construct pre Magic PV Solution to umožňuje. Plánovací nástroj zaujme intuitívnym a prehľadným ovládaním spolu s rýchlymi plánovacími procesmi.
