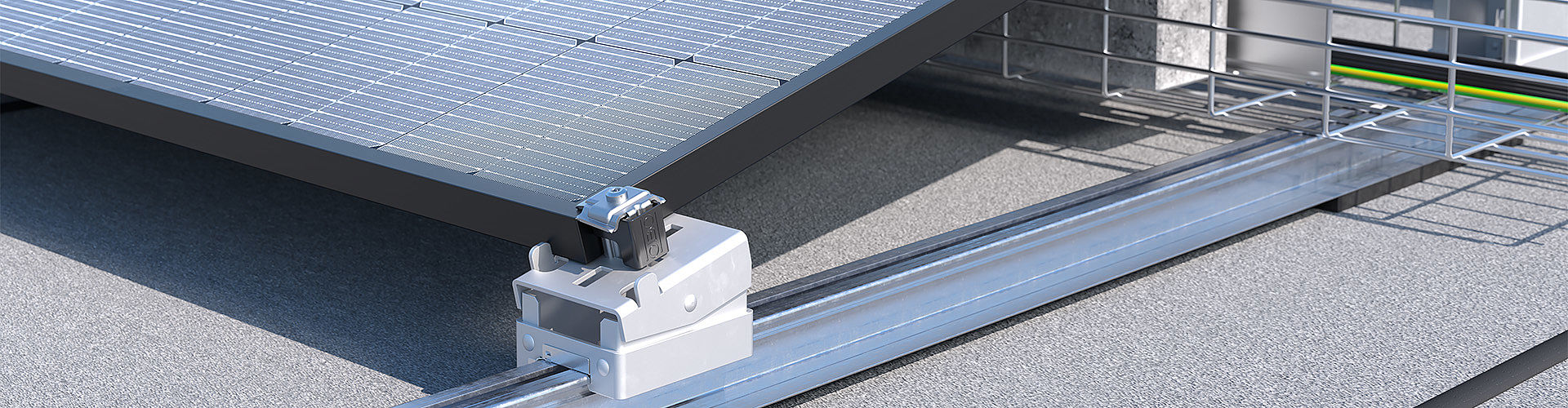

Magic PV Flat Basic
Ak sú fotovoltaické systémy umiestnené na plochých strechách, prináša to zásadnú výhodu: PV moduly je možné namontovať nezávisle od pevne stanovenej orientácie strechy. Náš systém Magic PV Flat Basic prináša ešte viac výhod vďaka prehľadnému portfóliu produktov, ktoré zabezpečuje maximálnu flexibilitu. Montážny systém pre ploché strechy je odolný, vysoko zaťažiteľný a vďaka Magic klik spoju je rýchlo namontovateľný bez skrutiek či iného náradia. Flexibilný hrebeňový dilatačný priestor umožňuje bezstupňové nastavenie systému. Magic PV Flat Basic sa vyznačuje integrovaným systémom pre vedenie káblov a zároveň záťažou (balastom). To môže byť realizované napríklad prostredníctvom systému mrežových žľabov.
Kľúčové benefity produktu

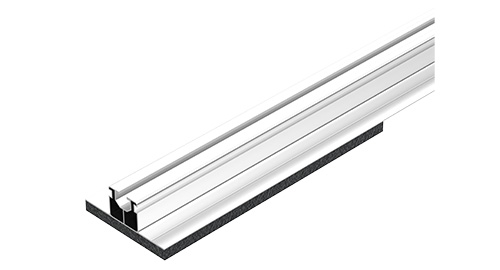

Nosný profil pre montáž PV modulov na plochú strechu.
- Nekĺzavý nosný profil na bezpečnú montáž fotovoltických modulov na plochých strechách
- Univerzálne použiteľný a kompatibilný s krátkymi a dlhými podperami (STK a STL)
- Jednoduché rozšírenie prostredníctvom skrutkovateľného spojenia viacerých nosných profilov s pozdĺžnou spojkou LV 35
- Stabilný a spoľahlivý základ pre fotovoltické systémy s dlhou životnosťou na plochých strechách

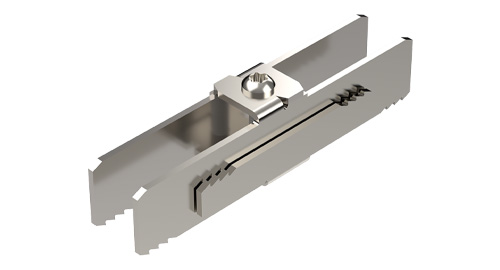

Pozdĺžna spojka nosného profilu pre plochu strechulochú strechu
- Efektívne spojenie nosných profilov TPF 35, ideálne pre fotovoltaické systémy na plochých strechách.
- Jednoduchá montáž vďaka predinštalovanej skrutke M8 pre rýchle upevnenie.
- Komfortné ovládanie vďaka upevneniu pomocou štandardného kľúča Torx 40.
- Spoľahlivé a robustné spojenie pre maximálnu stabilitu nosných profilov

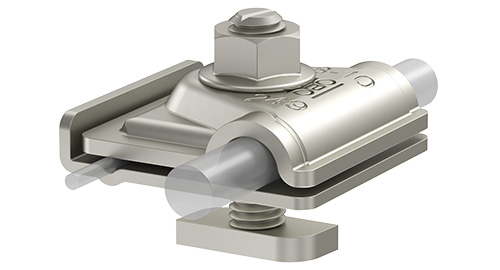

Univerzálna uzemňovacia svorka pre fotovoltaiku (PV)
- Univerzálna uzemňovacia svorka FV je predmontovaná
- Presné uchytenie uzemňovacej svorky pomocou predmontovanej posuvnej matice v drážke príslušného nosného profilu
- Odolnosť voči bleskovému prúdu 100 kA.
- Rýchla montáž vďaka integrovanému pružinovému mechanizmu
- Na upevnenie kruhového vodiča RD 8-10.
- Na upevnenie jednožilových a/alebo viacžilových vodičov s prierezom 6–50 mm².Zur Befestigung von ein- und / oder mehrdrahtigen Leitungen
- Pre všetky profily s drážkou 10 mm. Optimálne použitie je zaručené v kombinácii s nosným profilom OBO.
- Spĺňa požiadavky podľa normy STN EN 62561-1.

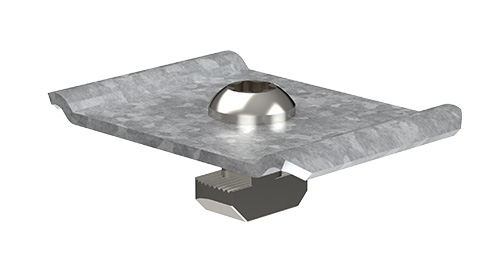

Montážna sada pre nosný žľab, PV montážny systém pre ploché strechy
- Montážna sada na bezpečné upevnenie nosných žľabov na nosné profily TPF 35.
- Ideálne pre ploché strešné systémy a optimálne pre PV montážne systémy.
- Kompletná sada obsahuje svorku, posuvnú maticu a skrutku pre spoľahlivé a pevné spojenie.
- Jednoduchá montáž s rýchlou a bezproblémovou inštaláciou pre maximálnu pevnosť

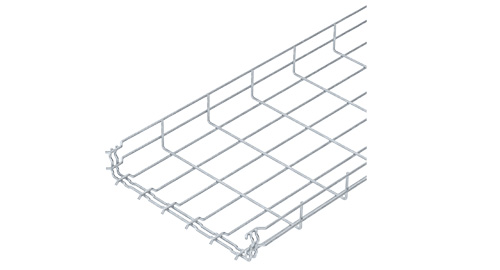

Mrežový žľab GR-Magic® 55
- Mrežový žľab s tvarovanou spojkou na jednoduchú a rýchlu montáž
- Vďaka inteligentnému zasúvaciemu systému nie sú potrebné žiadne ďalšie spojovacie diely.
- Testovaná bezpečnosť podľa smernice VDE 0639, resp. STN EN 61537 na účely mechanických a elektrických hodnôt
- Jednoduchá a v praxi odskúšaná montáž jednotlivých mrežových žľabov s takmer neobmedzenými možnosťami
- Stála dostupnosť vďaka širokému produktovému portfóliu, napríklad rôzne rozmery a/alebo povrchové úpravy.

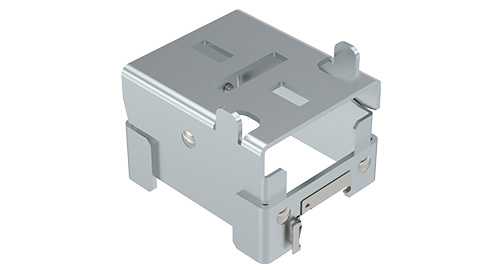

Krátka podpera pre systém na plochú strechu
- Montáž na montážnu lištu bez použitia náradia.
- Možnosť plynulého nastavenia v každej montážnej pozícii
- Pomocná pätka na podloženie pri montáži solárneho modulu.
- Vodorovný pozdĺžny otvor pre univerzálnu svorku ako štandardné upevnenie, prípadne zvislý pozdĺžny otvor, ak je jeden montážny stojan použitý aj ako medzipodpera.
- V prípade potreby je možná medzipodpera na každý panel.
- Kompatibilná so všetkými veľkosťami modulov vďaka zahnutej kĺbovej hlave
- Dlhá životnosť vďaka kvalitným povrchovým úpravám.

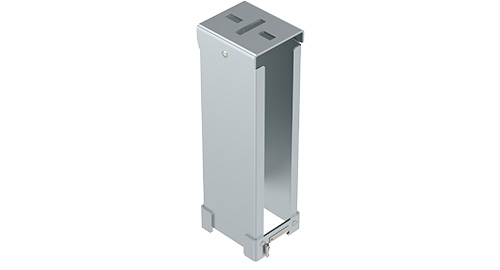

Dlhá podpera pre systém na plochú strechu
- Dlhá podpera pre montáž fotovoltických modulov na ploché strechy v kombinácii s nosným profilom TP 45 a s univerzálnou svorkou KLU
- Uhol sklonu až 15 stupňov na optimálne vyrovnanie modulov
- Upevnenie na nosný profil zacvaknutím na bezpečné zaistenie
- Inštalácia bez potreby náradia na rýchlu a jednoduchú montáž
- Kompatibilná s rôznymi veľkosťami modulov pre flexibilné aplikácie
- Vysoká stabilita a dlhá životnosť vďaka robustnej konštrukcii

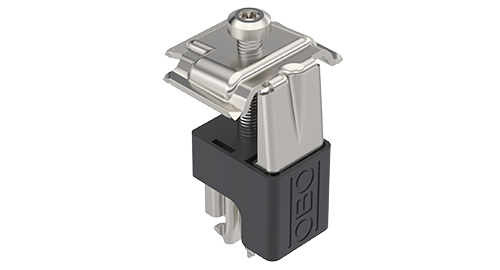

Univerzálna svorka pre systém na plochú/šikmú strechu
- Lesklé vyhotovenie na optimálnu kombináciu s lesklým nosným profilom
- Upínací rozsah pre upevnenie modulu od 30 do 50 mm
- Otočný o 90° po zaistení v drážke montážnej lišty
- Možné použiť ako strednú alebo koncovú svorku.
- Špeciálna geometria na rohoch horného dielu zabezpečuje spoľahlivé potenciálové vyrovnanie so solárnym modulom.
- Obklopujúce plastové puzdro vedie horný diel a zabraňuje jeho neželanému pootočeniu počas montáže.
- Horný diel je fixovaný v hornej polohe až do finálneho upevnenia solárneho modulu.
- Možnosť zakliknutia na určených montážnych pätkách (systém plochých striech) a v drážke montážnej lišty (systém šikmých striech)
- Plastové puzdro slúži ako podložná plocha na presné polohovanie panelov
- Dlhá životnosť vďaka použitiu vysokohodnotnej ušľachtilej ocele
Na stiahnutie
Pomôcka na projektovanie
Objavte budúcnosť projektovania fotovoltiky
Montážne systémy FV naprojektujete tak jednoducho ako nikdy predtým: Umožní Vám to nástroj OBO Construct pre Magic PV Solution. Nástroj na projektovanie presviedča svojou intuitívnou, prehľadnou ovládateľnosťou a krátkymi procesmi projektovania.
